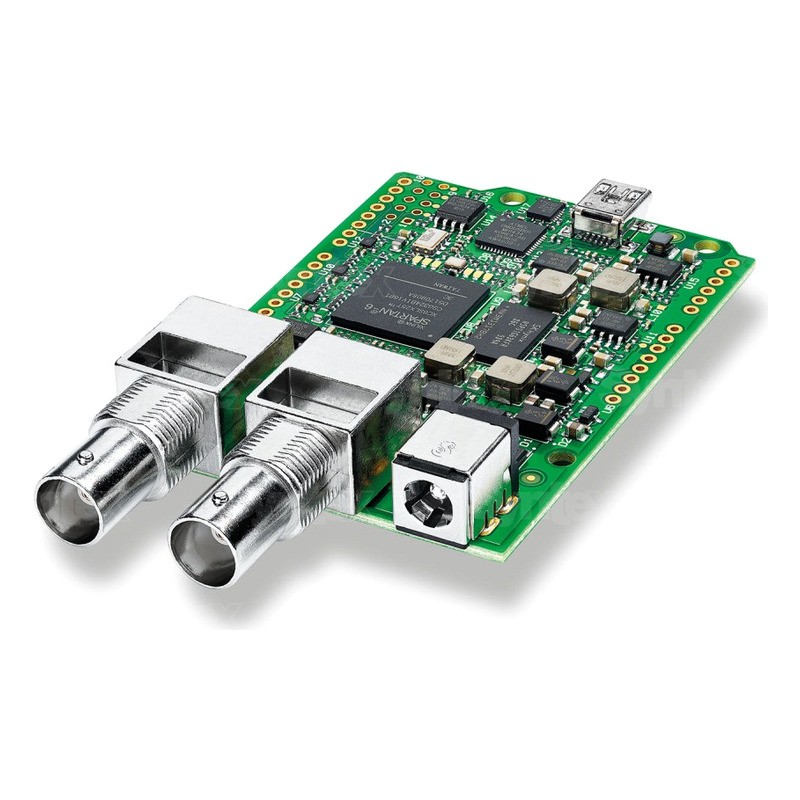

Blackmagic Design 3G-SDI Arduino Shield

Blackmagic 3G-SDI Arduino Shield modul omogućuje stvaranje sofisticiranih daljinskih upravljača za kamere i drugu SDI tehnologiju.

Konstrukcija kontrolera za daljinsko upravljanje kamerama preko SDI sučelja je složena i zahtijeva duboko poznavanje dizajna digitalne tehnologije velike brzine. Za korisnike kamera Blackmagic Design koji ih žele integrirati u vlasničke studijske sustave, stvaranje prilagođenih daljinskih upravljača temeljenih na Blackmagic Camera SDI Control Protocolu složen je izazov. Blackmagic Design predstavio je optimalno rješenje za ovaj problem u obliku Blackmagic 3G-SDI Arduino Shield modula za Arduino mikroprocesore.



Arduino
Arduiono je popularna platforma otvorenog koda za izradu hardverskih prototipa temeljena na softverskim i hardverskim gradivnim blokovima jednostavnim za korištenje. Slično Raspberry Pi platformi usmjerenoj na razvojne programere, Arduino je popularna polazna točka za projektiranje i izgradnju vlastitog hardvera. Moduli za proširenje, nazvani "shield" za Arduino platformu, predstavljaju standardiziranu platformu koju je Blackmagic Design odlučio koristiti prilikom dizajniranja Blackmagic 3G-SDI Arduino Shield kartice. Blackmagic 3G-SDI Arduino Shield modul je jednostavna kartica za proširenje s jednim SDI ulazom i jednim izlazom za umetanje kontrolnih naredbi u SDI signal.



Blackmagic SDI kontrolni protokol
U isporuku je također uključen uzorak izvornog koda koji demonstrira Arduino procesore kako komuniciraju s Blackmagic 3G-SDI Arduino Shield modulom i šalju naredbe kamerama. Kod je vrlo lako mijenjati: sve naredbe kamere dokumentirane su u korisničkom priručniku. Blackmagic SDI Control Protocol koristi interval zamračenja u SDI streamu za umetanje naredbi za daljinsko upravljanje kamerom i objektivom, korekciju boja, signalizaciju, komunikaciju itd., bez potrebe za korištenjem nestandardnih SDI kablova. Protokol je u potpunosti dokumentiran u korisničkim priručnicima proizvoda Blackmagic Design, a koriste ga i drugi proizvođači. Blackmagic SDI Control Protocol integriran je u Blackmagic kamere, ATEM režisere, DeckLink kartice za uređivanje, Video Assist monitore/snimače i elektronska tražila. Uz Blackmagic 3G-SDI Arduino Shield lako je izraditi, primjerice, jednostavan joystick kontroler za podešavanje fokusa ili otvora blende - mogućnosti su gotovo neograničene!

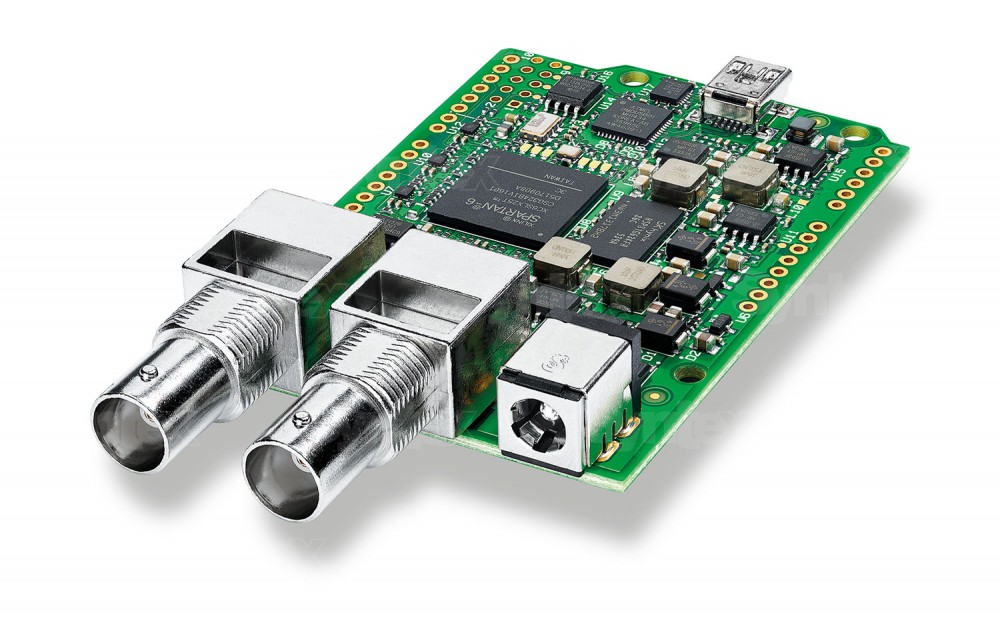

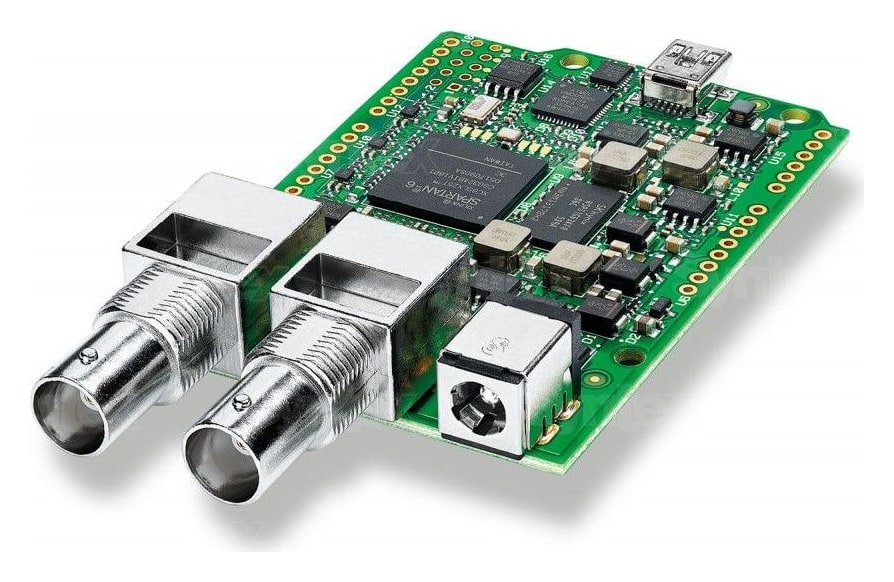

Blackmagic 3G-SDI Arduino Shield je jednostavna dvostrana SDI kartica koja također daje napajanje Arduino procesorima. Također je opremljen USB konektorom za ažuriranje firmvera i I2C sabirnicom za povezivanje modula pomoću kabela.
