Blackmagic Design ATEM 1 M/E Constellation HD

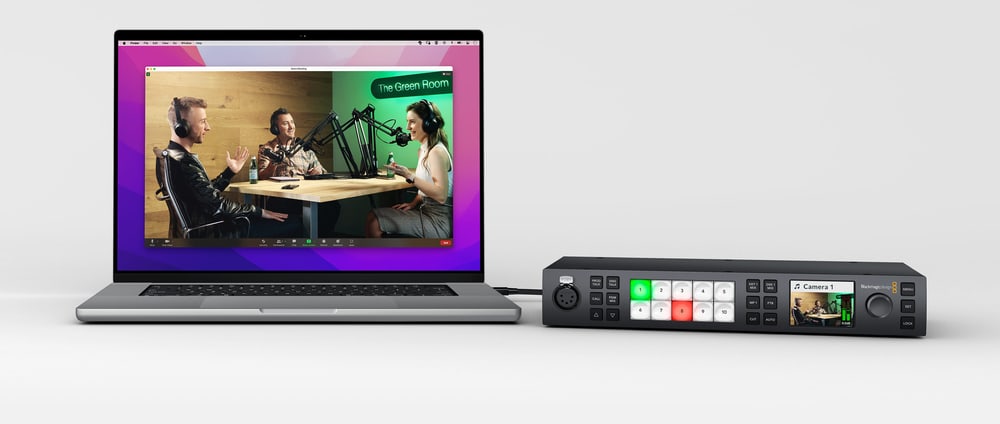

ATEM Constellation HD obitelj redatelja nudi 1 M/E model s 10x 3G‑SDI ulazima, 2 M/E modela s 20x 3G‑SDI ulazima i 4 M/E varijante s 40x 3G‑SDI ulazima. Sve verzije opremljene su standardnom funkcijom pretvorbe na SDI ulazima, četiri instance funkcije odabira boja i DVE efekta na svakoj sabirnici, media playerom itd. Tu je i USB-C izlaz u načinu rada web kamere, interno Fairlight sučelje za miješanje s podrškom za do 156 kanala u varijanti 4 M/E (također nudi MADI sučelje), upravljačka ploča hardvera na prednjoj ploči uklj. LCD zaslon i LED tipke, Ethernet port za daljinsko upravljanje, Windows/macOS aplikacija... U prodaji od 4/5 2022.

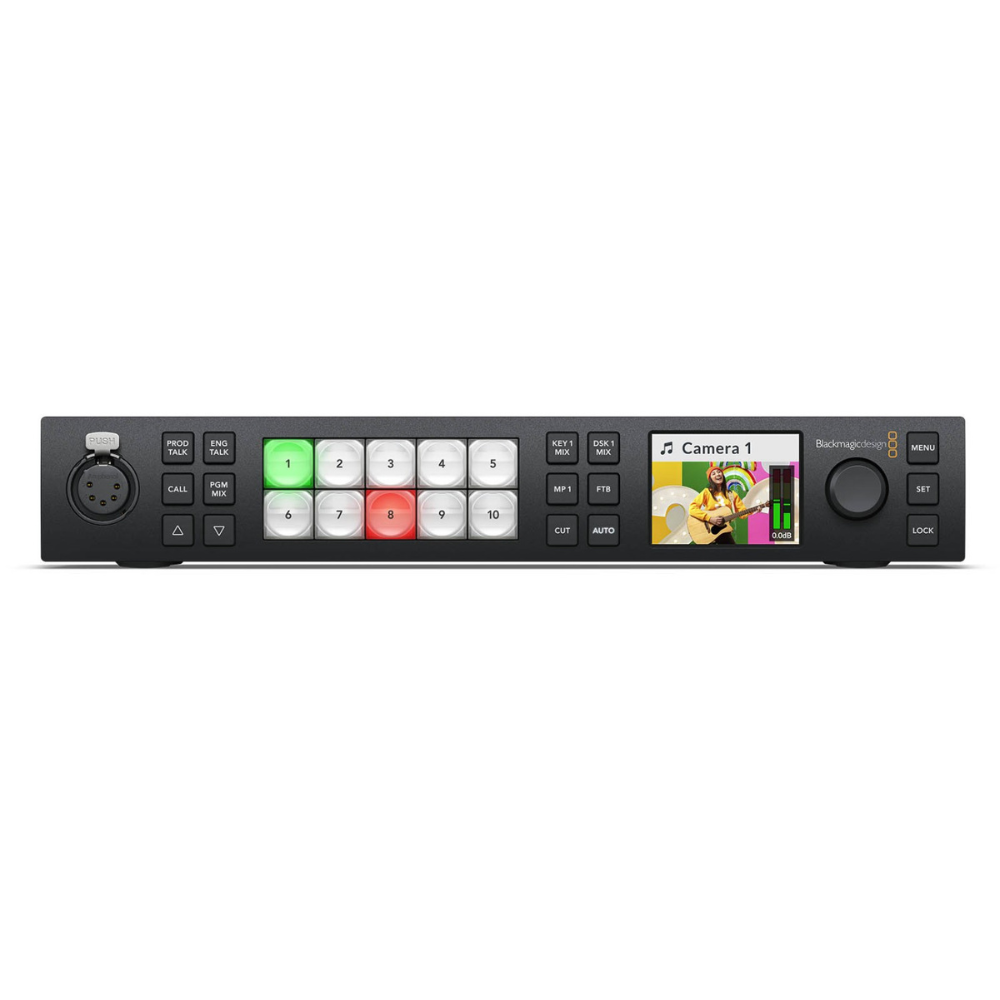

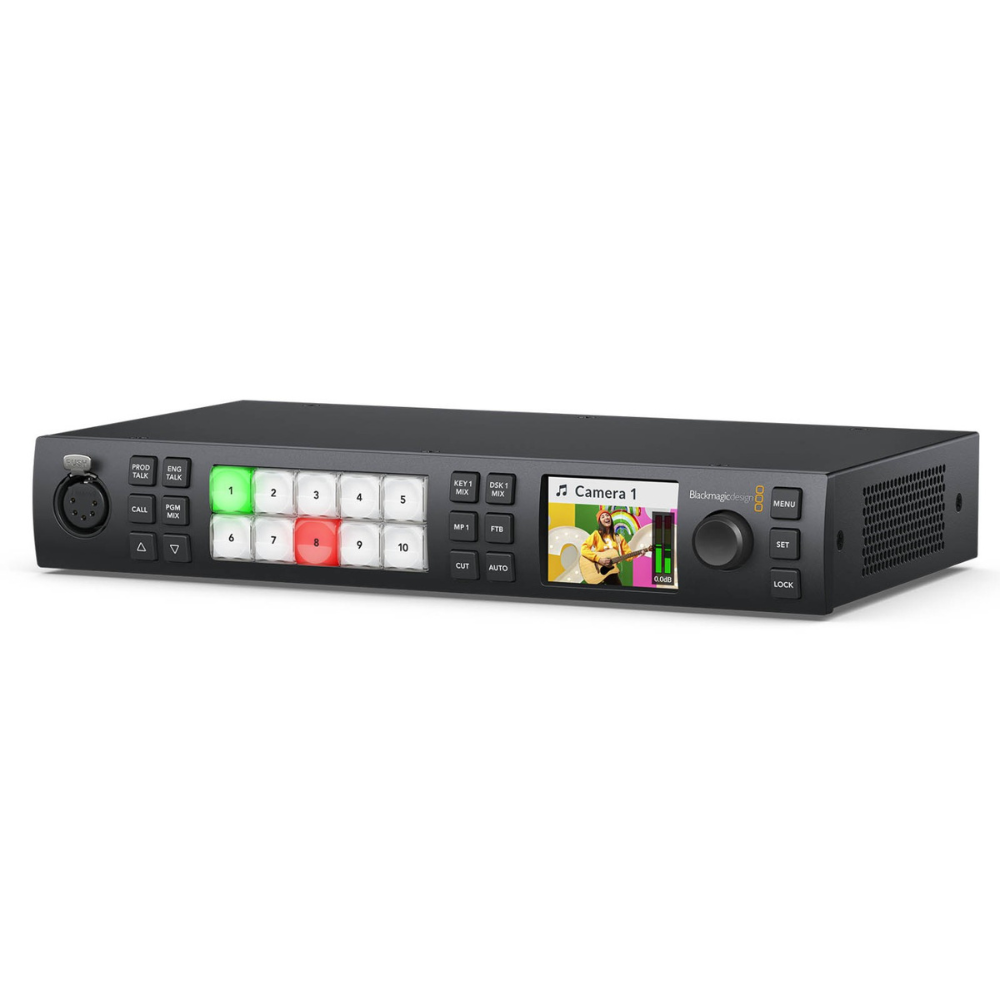

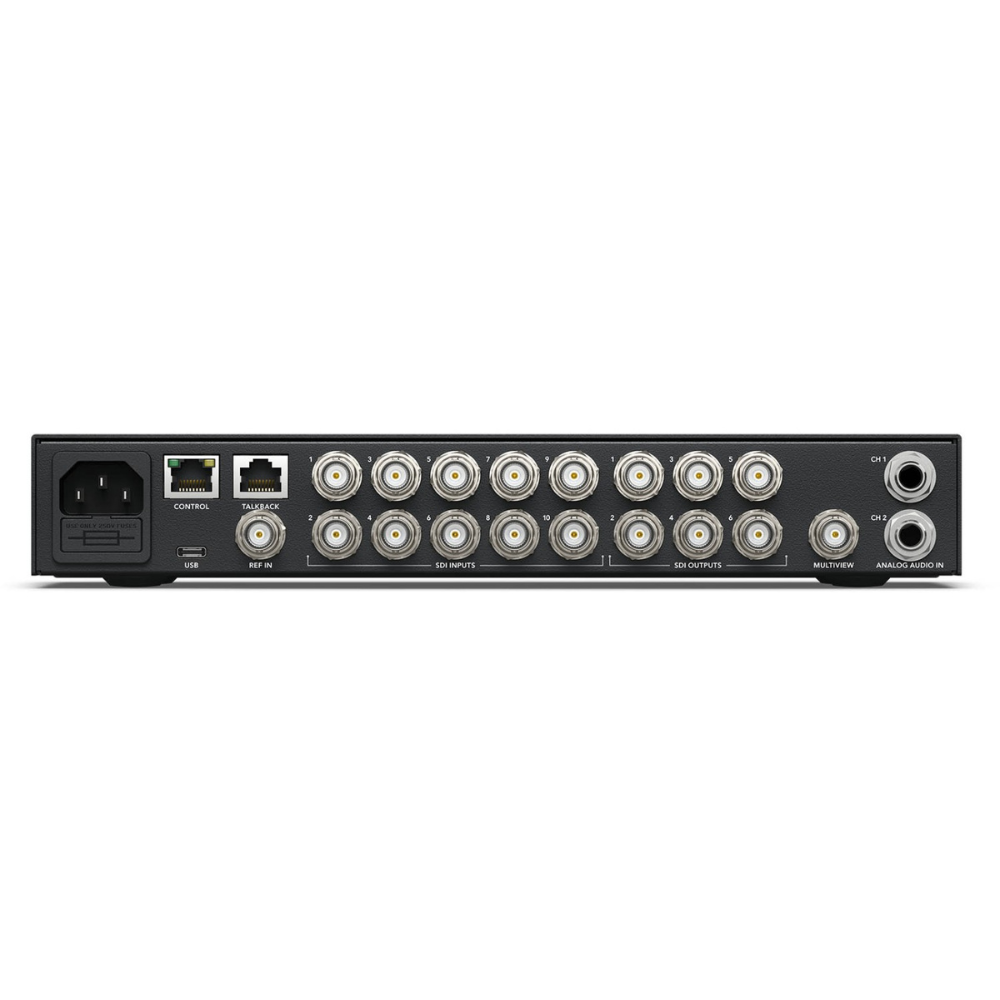

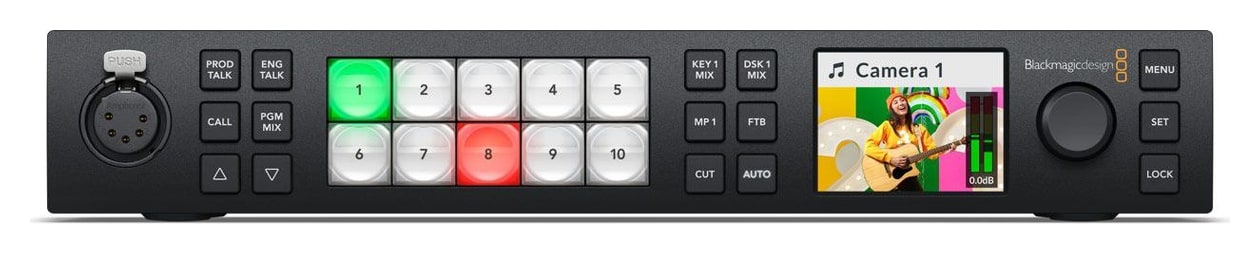

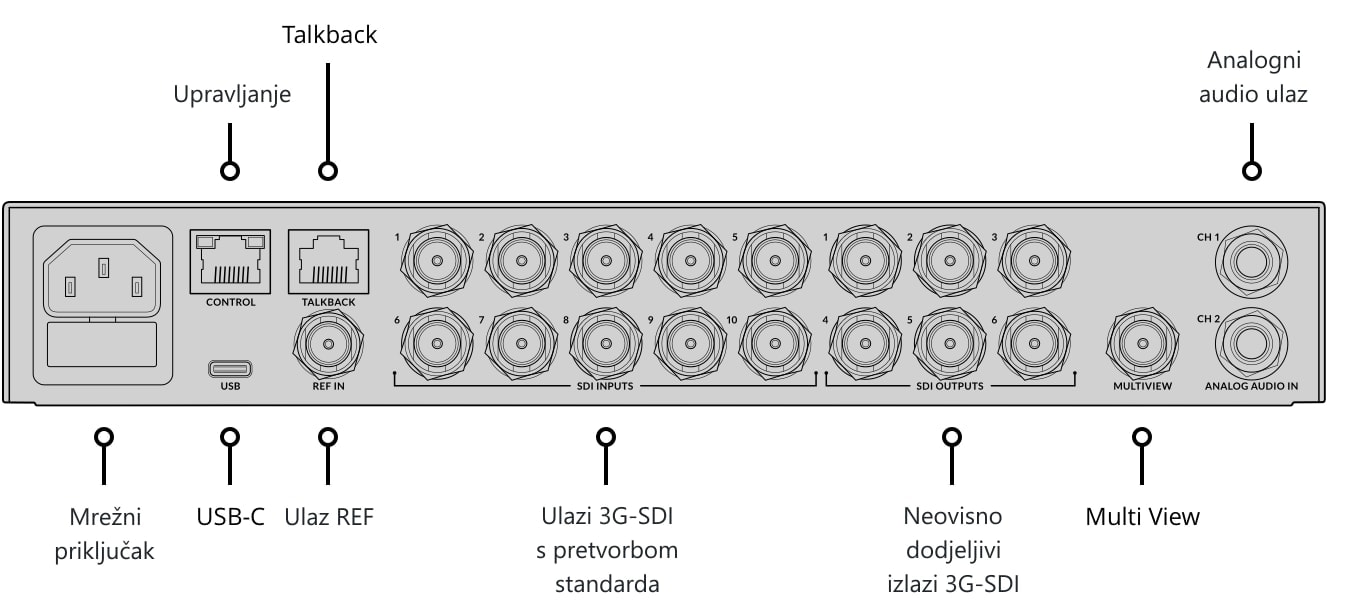

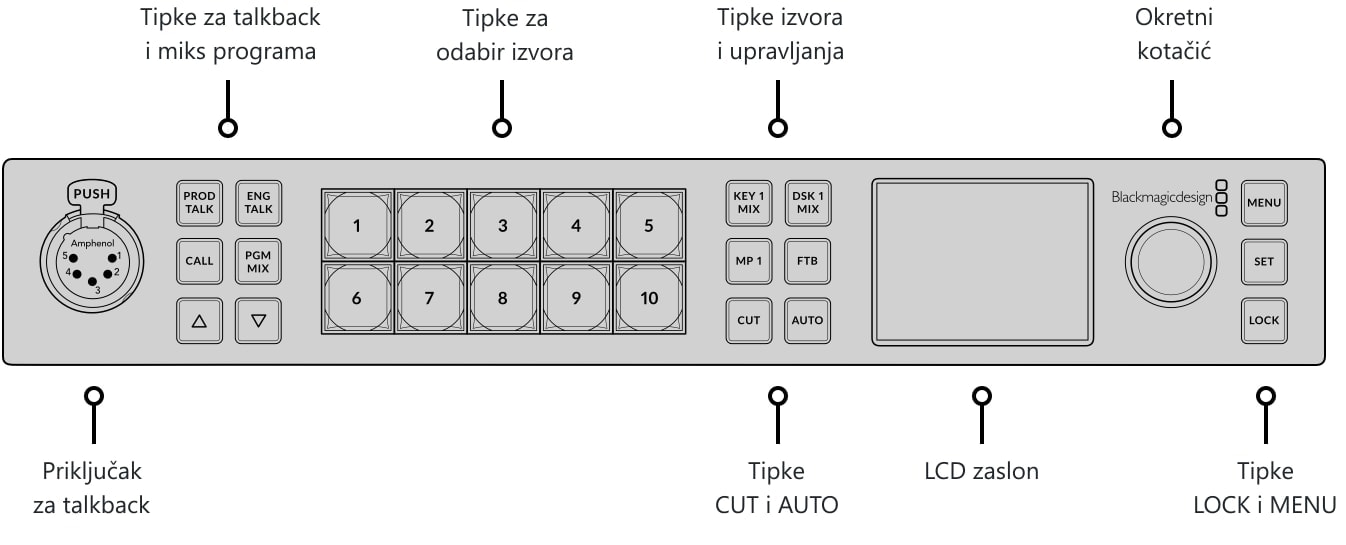

Directs nudi upravljačku ploču na prednjoj maski (npr. za podešavanje uređaja tijekom instalacije, rukovanje manje zahtjevnim programima itd.) i LCD zaslon za pregled videa ili pregledavanje izbornika uređaja. Njihov kompaktni dizajn velika je prednost za prijenose uživo; stražnja ploča sadrži 3G-SDI ulaze, 3G-SDI izlaze, uravnoteženo audio sučelje i Ethernet priključak za daljinsko upravljanje. Vrhunski model 4 M/E dodatno dodaje RS-422 serijski priključak i MADI digitalno audio sučelje.

3G-SDI sučelje
ATEM Constellation HD obitelj redatelja nudi modele s do 40 neovisnih 3G-SDI ulaza s up/cross konverzijom koja omogućuje pretvaranje 1080p video izvora u odabrani standard. Glave također imaju veliki broj nezavisnih 3G-SDI video izlaza: čak i najmanja 1 M/E varijanta opremljena je sa šest 3G-SDI izlaza. Model 2 M/E nudi 12 3G-SDI, a model 4 M/E čak 24 3G-SDI izlaza. Izlazi se mogu koristiti za usmjeravanje ulaza i internih video izvora, za ISO snimanje, itd. SDI izlazni signal sadrži vremenski kod (RP-188), zvuk (Program bus), naredbe za daljinsko upravljanje kamerama, signalne naredbe i talkback.

Multiview

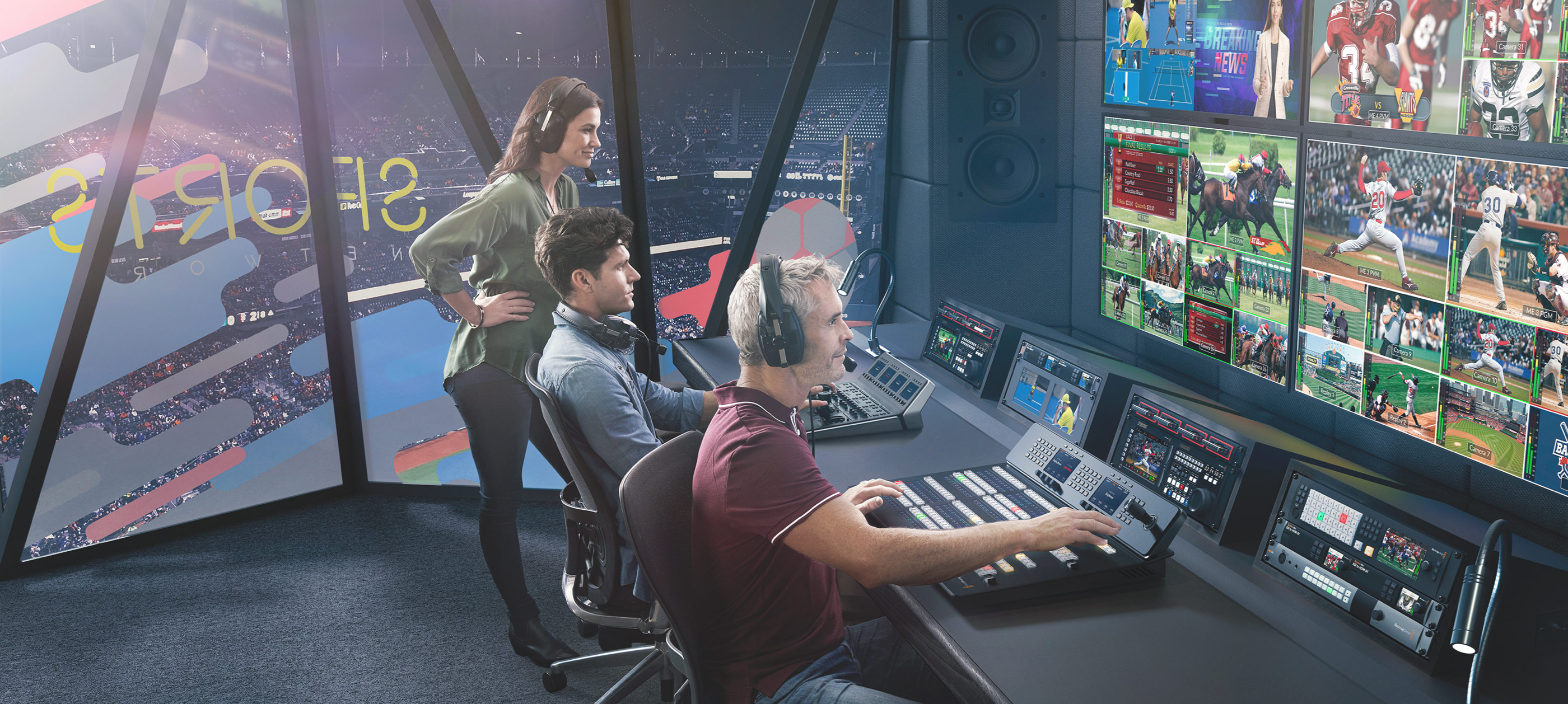

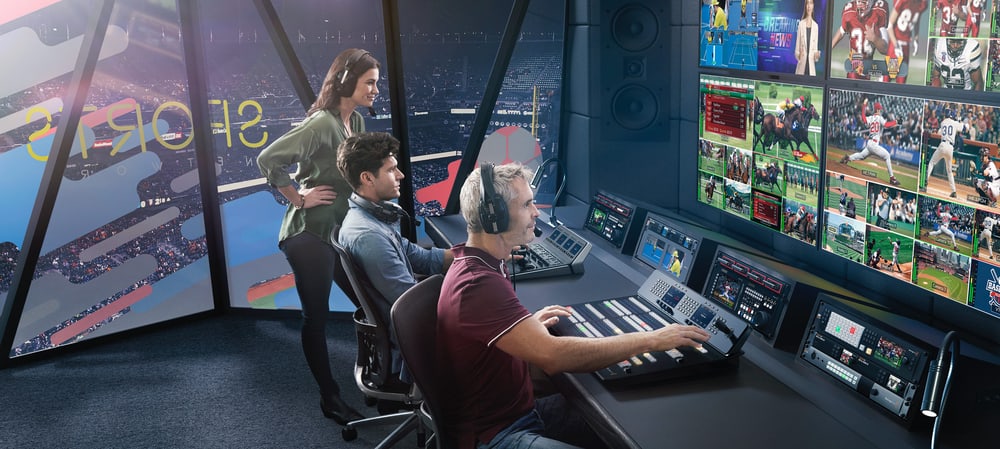

Integrirane funkcije s više prikaza omogućuju vam praćenje nekoliko video izvora na jednom monitoru. Neovisni izlazi za više pogleda (1 za 1 M/E model, 2 za 2 M/E i 4 za 4 M/E) omogućuju gledanje bilo kojeg vanjskog ili unutarnjeg izvora signala u 4, 7, 10, 13 ili 16 simultanih prozora. Nije potrebno spominjati da se prikazuju dodatne informacije, uklj. VU mjerači ili signalizacija.

Talkback
Komunikacijske značajke uključuju 5-pinski XLR konektor za izravno povezivanje slušalica, kao i RJ-12 sučelje za standardne talkback sustave kao što su ClearCom ili RTS. Komunikacijske funkcije su potpuno konfigurabilne, osim toga, SDI kanali 15 i 16 ili kanali 13 i 14 za komunikaciju s tehničkim timovima.

Medijska baza podataka
Unutarnja memorija pohranjuje RGBA grafiku i animacije kvalitete emitiranja koje se mogu reproducirati pomoću dva ili četiri namjenska medija playera. Na modelu 1 M/E moguće je pohraniti 20 fotografija i animacije s do 200 slika ili 40 i 400 za varijantu 2 M/E i 60 i 600 za varijantu 4 M/E.

Efekti i ključanje

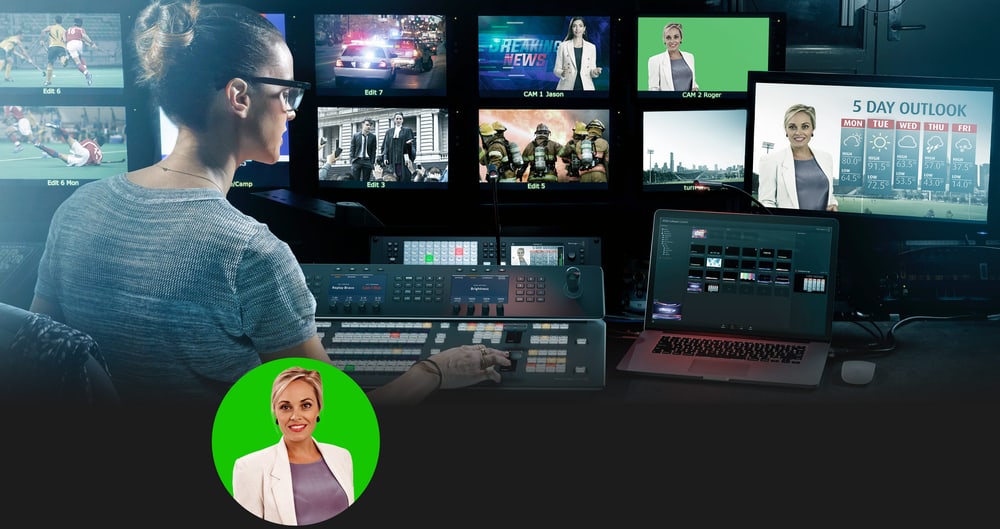

Proizvođač se također sjetio kreatora virtualnih studija: ATEM Constellation HD nudi ATEM Advanced Keyer module za tipkanje za visokokvalitetno tipkanje u načinima Chroma i Luma. Sustav boja je vrlo moćan i nudi funkcije za automatsko uklanjanje pozadine tipki, podešavanje rubova maske, korekciju boja prednjeg plana, itd. Model 1 M/E nudi 4 instance ATEM Advanced Keyera, redom. 8 i 16 za verzije 2 M/E i 4 M/E.

Kontrole ATEM Constellation također nude širok raspon prirodnih efekata miješanja s potpuno podesivim parametrima uključujući duljinu prijelaza, boju i širinu obruba, položaj ili smjer kretanja. Ponudu efekata upotpunjuju DVA prijelaza koja se mogu kombinirati s internim media playerima.

Uz DVE efekte u M/E sabirnicama, modeli 2 M/E i 4 M/E također nude snažan višeslojni SuperSource procesor s 4x DVE sloja i pozadinu koja se može koristiti kao dodatni izvor signala. Bilo koji video ulaz može se koristiti za svaki od slojeva, korisnici mogu odabrati pozadinu iz baze podataka medija. SuperSource je idealan alat za kreiranje intervjua slika u slici bez potrebe za korištenjem DVA glavna modula, koji su stoga dostupni za druge svrhe. Najviši model ATEM Constellation 4 M/E čak nudi dva potpuno neovisna SuperSource procesora!

Fairlight

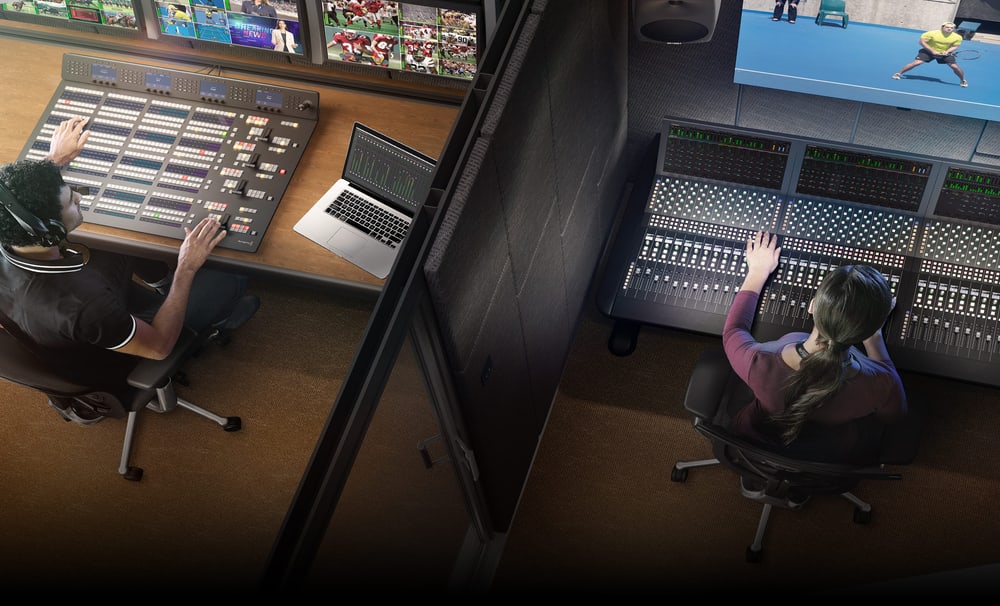

Integrirano Fairlight sučelje omogućuje vrlo složene prilagodbe zvučne strane nastupa uživo. Unutarnji mikser podržava nevjerojatnih 156 kanala, što je nečuveno u području kontrole prijenosa uživo. Izvor audio kanala su SDI ulazi, odn MADI sučelje za varijantu 4 M/E. Svaki ulaz ima funkcije za podešavanje dinamičkih i frekvencijskih karakteristika putem kompresora/limitera/ekspandera/vrata ili šestopojasni parametarski ekvilizator, mogućnost usmjeravanja signala se podrazumijeva. Kao dodatni izvori zvuka mogu poslužiti uređaji spojeni na analogne ulaze, mikrofon komunikacijskih slušalica ili media playeri. Miksanje zvuka vrši se pomoću konzole ATEM Software Control ili konzole kompatibilne s Mackie protokolom.

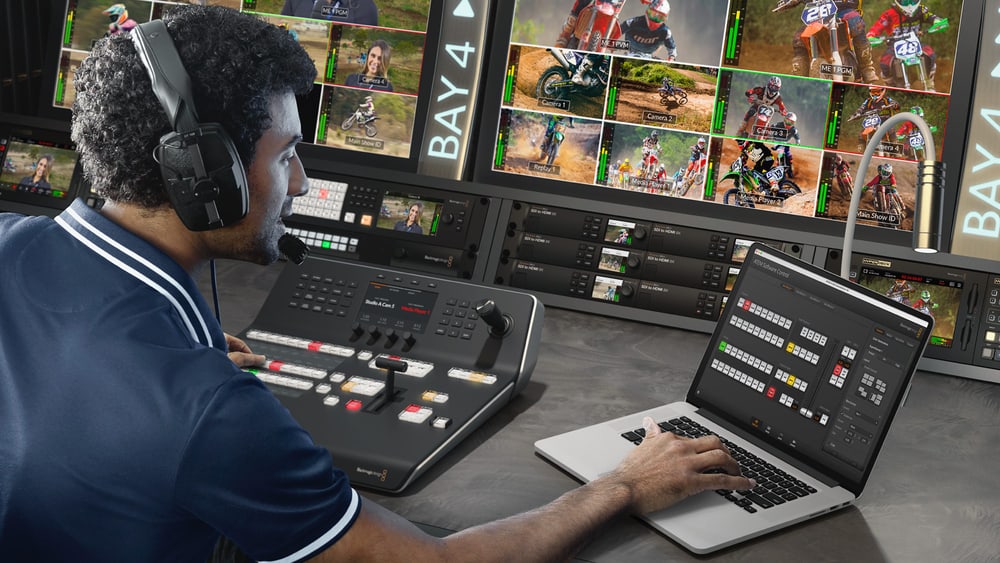

Upravljačka ploča softvera ATEM
Upravljačka ploča softvera ATEM pruža potpunu kontrolu nad glavom i uključena je. Pojedinačni dijelovi programa olakšavaju upravljanje kamerama, miksanje zvuka, upravljanje medijima, programiranje makronaredbi, čak i daljinsko upravljanje HyperDeck disk snimačima. Osim toga, moguće je spremiti status režije u XML formatu i napraviti sigurnosnu kopiju internih slikovnih podataka.

Za razliku od mnogih konkurentskih proizvoda, sve gore navedene značajke uključene su u osnovnu cijenu proizvoda. Nema potrebe za plaćanjem dodatnih licenci ili stalnih naknada: napredne značajke režije uklj. multiview, SuperSource, DVE efekti ili ATEM Advanced Keyer keying jedinice su uvijek dostupne korisnicima.

Osnovne karakteristike ATEM Constellation HD režisera

• Moderan dizajn s kontrolama na prednjoj ploči
• Do 40 3G-SDI ulaza s pretvorbom formata
• Do 24 3G-SDI izlaza
• Do 4 nezavisna multiview zaslona s opcijskim izgledom
• DVE i efekti miješanja
• Do 4x DVA efekta
• Talkback kompatibilan s ClearCom i RTS
• Interna medijska baza podataka za fotografije i animacije
• ATEM Advanced Chroma Key Keying efekt za uklanjanje zelene/plave pozadine
• 4x ATEM Advanced Chroma uzvodni ključ na M/E sabirnici
• 3G-SDI sučelje koje podržava uobičajene HD standarde uklj. 720p, 1080i i 1080p
• Integrirani Fairlight mikser za obradu do 156 kanala
• Besplatna aplikacija za daljinsko upravljanje
• Kompatibilan s dodatnim hardverskim stolovima serije ATEM
• Sve značajke uključene, bez dodatnih naknada
• Video izlaz na USB-C sučelju u načinu rada web kamere
