Blackmagic Design ATEM 2 M/E Production Studio 4K

Novi ATEM 2 M/E Production Studio 4K opremljen je s 20 neovisnih SD, HD ili Ultra HD 4K SDI ulaza uključujući sinkronizaciju. Switcher nudi sve značajke koje korisnici očekuju od vrhunskog uređaja te vrste, uključujući podešavanje boja, crossfadere, DVE efekte, medijsku biblioteku, nizvodne tipke, funkcije miksanja zvuka, dva multi-view izlaza i 6G-SDI i HDMI 4K sučelja. Osim toga, međutim, donosi SuperSource video slojevitu tehnologiju, koja korisnicima omogućuje neovisan rad s pet zasebnih video slojeva, uključujući 4 efekta slike u slici i 4 tipke u boji dodijeljene bilo kojem video ulazu! Softverska upravljačka ploča za Windows i Mac OS X sustave je uključena, a hardverske konzole iz serije ATEM Broadcast Panel također se mogu koristiti kao opcija.

SuperSource
Novi model u seriji ATEM Production Studio ima iste vrhunske značajke kao i drugi ATEM režiseri, ali također donosi tehnologiju SuperSource za slojevito postavljanje videa. Uz SuperSource, korisnici mogu neovisno raditi s pet zasebnih video slojeva, uključujući 4 efekta slike u slici i 4 tipke u boji dodijeljene bilo kojem video ulazu. SuperSource vam omogućuje stvaranje složenog intervjua s više kamera ili drugih snimaka koji zahtijevaju efekt slike u slici, dok su sve M/E jedinice, moduli za ključeve i DVE efekte dostupni za druge zadatke.



4K podrška
ATEM 2 M/E Production Studio 4K podržava 6G-SDI standard; po želji možete prelaziti između SD, HD i Ultra HD formata. Ultra HD predstavlja četiri puta veću rezoluciju od običnog HD videa i omogućuje vam rad sa slikom rezolucije 3840 x 2160! Novi 6G-SDI i HDMI 4K standardi mogu rukovati Ultra HD signalom pomoću jednog kabela. Međutim, čak iu Ultra HD načinu rada, redatelj može pretvoriti izlaz u standardnu HD rezoluciju, u stvarnom vremenu.



Robustan dizajn

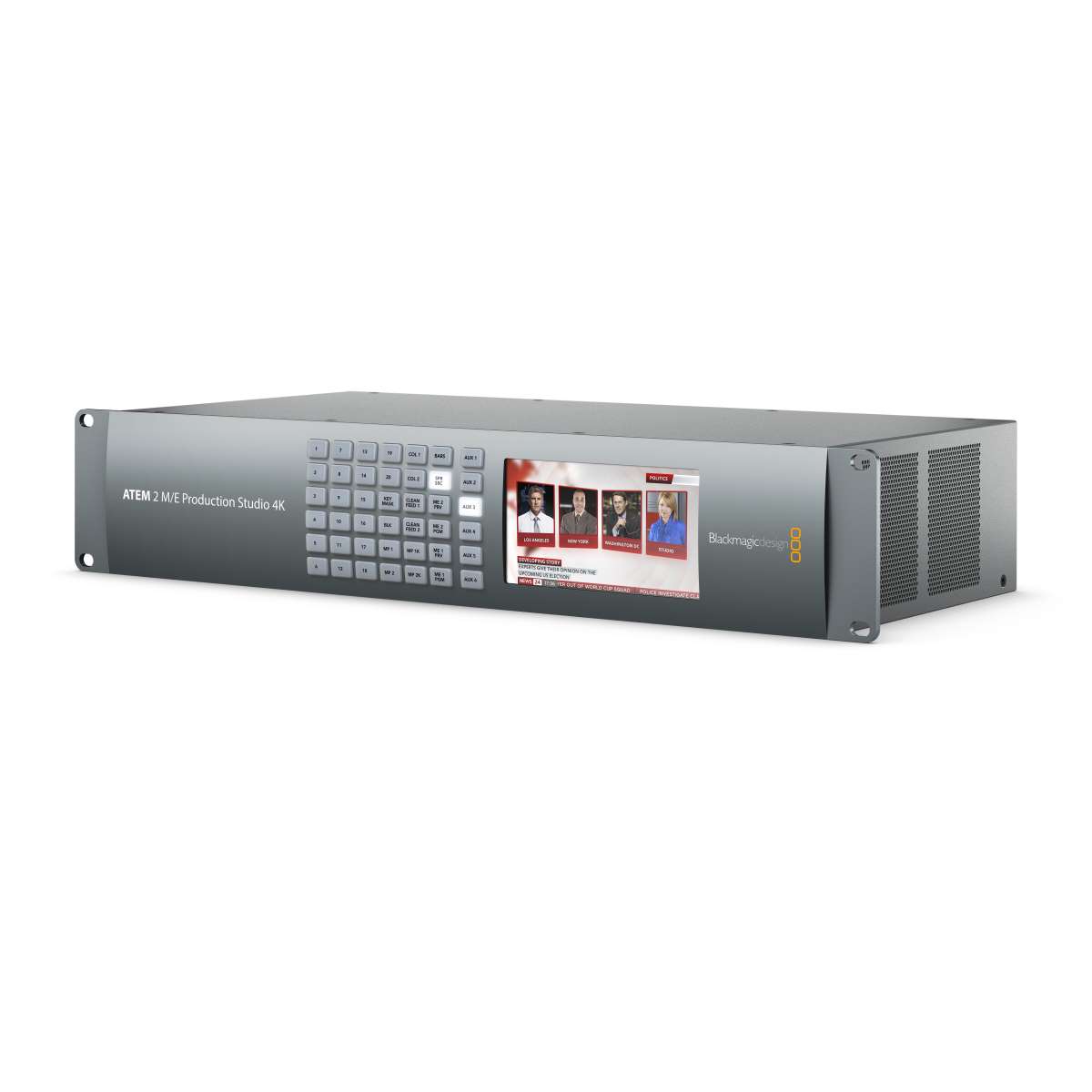

Proizvod ATEM 2 M/E Production Studio 4K smješten je u elegantno, izdržljivo kućište s aluminijskom prednjom pločom visine 2U. Na prednjoj ploči nalaze se gumbi koji omogućuju prebacivanje između šest neovisnih pomoćnih izlaza, a signal koji je prisutan na njima se zatim može pratiti na 5" LCD zaslonu koji se tamo nalazi. Prebacivanje pomoćnih izlaza namijenjeno je podešavanju i prebacivanju uređaja tijekom prijenosa uživo. Visoka izdržljivost hardvera nadopunjena je namjenskim, stabilnim operativnim sustavom. Za razliku od jeftinih režijskih troškova, ATEM 2 M/E Production Studio 4K koristi industrijski operativni sustav za maksimalnu radnu pouzdanost.

Softverska ploča
Oprema ATEM 2 M/E Production Studio 4K uključuje i softversku aplikaciju ATEM Software Control Panel za Mac OS X i Windows sustave, koja omogućuje upravljanje uređajem pomoću prijenosnog ili stolnog računala. Omogućuje potpunu kontrolu nad faderima, tipkama, audio miksom i više. Za korisnike koji preferiraju hardversku kontrolnu ploču, dostupni su dodatni proizvodi ATEM 1 M/E Broadcast Panel ili ATEM 2 M/E Broadcast Panel .



Višestruki pogled
Switcher nudi dva multi-view izlaza za pregled programa i video izvora na jednom SDI monitoru ili HDMI televizorima. Izlazi s više prikaza pretvaraju se u HD, tako da je moguće koristiti uobičajeno dostupne HD monitore i televizore za pregled videozapisa. Svaki od izlaza pruža neovisni pregled programa ili osam video izvora.

DVA efekta
ATEM 2 M/E Production Studio 4K nudi prijelaze iste kvalitete kao i drugi profesionalni redatelji, ali u izvornoj Ultra HD razlučivosti. Korisnicima se nudi niz efekata za prigušivanje i brisače s potpunom kontrolom nad njihovim postavkama. Uređaj je također opremljen s dva media playera koji mogu pohraniti do 32 fotografije u Ultra HD rezoluciji, uključujući tipke. Ovi playeri su idealan alat za prikazivanje logotipa i drugih grafika. Korisnici ATEM 2 M/E Production Studio 4K također mogu koristiti namjenski Photoshop plug-in za prijenos grafike iz Photoshopa na switcher. Za jednostavno slojevitost videozapisa, ATEM 2 M/E Production Studio 4K preklopnik opremljen je s 4 uzvodna i 2 nizvodna modula za ključanje. Upstream ključevi nude Chroma, Pattern, Shaped i Linear metode i neovisni su o SuperSource procesoru, koji nudi pet dodatnih video slojeva.



Miks zvuka
Integrirani audio mikser omogućuje vam obradu zvuka ugrađenog u HDMI i SDI signale ili spojenog preko analogno balansiranih XLR ili potrošačkih ulaza. Audio se može miksati izravno ili putem funkcija obrade videa koje automatski miješaju zvuk između promijenjenih video izvora. Analogni ulazi mogu se koristiti za spajanje mikrofona, miks stolova ili glazbenih playera.



Makronaredbe
Tijekom produkcije uživo korisnici se mogu suočiti s nepredvidivim komplikacijama. Novi sustav makro naredbi (od verzije softvera 6.3 predstavljene u veljači 2015.) omogućuje kreiranje složenih skupova naredbi koje se kasnije mogu pozvati pritiskom na jednu tipku i na taj način operativno odgovoriti na svaku situaciju tijekom prijenosa uživo. Primjer može biti postavljanje chroma keyova i pozadine za svaku od kamera, što se aktivira u trenutku editiranja. Na ovaj način se mogu zaobići ograničenja funkcija tipkanja iznad glave za vrlo komplicirane scene. Na primjer, u složenim virtualnim studijima može se koristiti više od desetak prikaza kamere, a svakoj od tih kamera može se dodijeliti određena makronaredba, čak i ako gornji dio nema odgovarajući broj integriranih modula za ključanje. Makronaredbe mogu sadržavati prijelaze između video izvora, grafike, veze na medijske biblioteke, efekte tipkovnice, postavke miksera zvuka ili kamere, pa čak i vremenske odgode, tako da se makronaredbe mogu koristiti i za stvaranje animacija. Korisnici mogu automatizirati vrlo složene nizove naredbi i tako stvoriti sofisticirane efekte koji bi inače bili neostvarivi. Nakon kreiranja makronaredbe, može se ponovno pozvati pritiskom na jednu tipku na upravljačkoj ploči. Makronaredbe se mogu kreirati pomoću upravljačke ploče softvera za Windows i Mac OS X ili putem hardverskih konzola ATEM 1 M/E i 2 M/E. Makronaredbe se također mogu kopirati na druge nadzemne radne stanice za maksimalnu dosljednost rada u studijima. Makronaredbe mogu sadržavati dodatne ugniježđene makronaredbe za iznimno komplicirane postavke i spremaju se kao XML datoteke za jednostavno uređivanje.

Ključne značajke ATEM 2 M/E Production Studio 4K

• Potpuno opremljen 2 M/E switcher s medijskim playerima, chroma keys, faders, itd.
• Omogućuje prebacivanje između SD, HD i Ultra HD standarda.
• 2x multi-view izlaza za prikaz do 16 video izvora, 2x pregleda i kreiranog programa na HD-SDI i HDMI izlazima.
• 20x ulaza, uključujući 20x 6G-SDI ulaza i 1x HDMI ulaz. Svi ulazi uključujući sinkronizaciju.
• 2x 6G-SDI izlaz, 1x HDMI 4K izlaz i 1x HD-SDI konvertirani izlaz.
• Ugrađeni media playeri za 32 RGBA fotografije u Ultra HD rezoluciji i Ultra HD videozapise s do 180 sličica.
• 2D DVE efekti s mogućnošću postavljanja položaja, veličine, rotacije itd.
• Funkcija SuperSource s 4x DVA kanala efekta i 4x tipke.
• Media playeri se mogu spojiti na ključne module.
• Crossfaderi i brisači uključujući standardne SMPTE efekte prijelaza.
• 4x uzvodno i 2x nizvodno tipke.
• 6x pomoćnih izlaza koji se mogu prebacivati putem gumba na prednjoj ploči.
• Značajke za miješanje ugrađenih audio kanala ili zasebnih audio ulaza.
• Balansirani audio ulazi s XLR konektorima i jedan RCA ulaz s potrošačkom razinom.
• Audio mix izlaz na video izlazima i balansiranim XLR izlazima.
• Interni izvori slike (crna, pruge, generatori boja i mediji).
• Dodatna hardverska upravljačka ploča koja se može povezati preko Ethernet sučelja. Kontrolni softver za Windows i Mac OS X uključen je u isporuku.
• Kompatibilan sa svim hardverskim kontrolnim pločama serije ATEM Broadcast Panel.
• Black Burst i HD-Tri-Sync sinkronizacija za usmjeravanje integracije u proizvodne jedinice.
• Kompaktan dizajn visine 2U za ugradnju u ormariće s instrumentima i putne police.

ATEM kontrola kamere
Do sada je mogućnost daljinskog upravljanja kamerama iz ureda redatelja bila domena najvećih televizijskih studija. S novim ažuriranjem ATEM Camera Control – objavljenim tijekom svibnja 2014. – nadzemnim kamerama serije ATEM može se upravljati putem novog otvorenog protokola i standardnog video kabliranja. Blackmagic Studio Camera može se kontrolirati ne samo putem CCU standarda, već i integriranim YRGB primarnim funkcijama korekcije boja preuzetim iz DaVinci Resolve! Redatelj stoga ima kontrolu ne samo nad klasičnim postavkama kamere, npr. fokusom ili otvorom blende, već i nad prikazom boja slike zahvaljujući funkcijama za postavljanje gama ili dobitka u YRGB prostoru boja u stilu tradicionalnih korektora boja. Korisnici koji su vješti u korištenju profesionalnog DaVinci Resolve softvera za uređivanje videa u boji mogu koristiti svoje vještine prilikom obrade prijenosa uživo. Novi softver ATEM Camera Control s korekcijama boja omogućuje ne samo savršeno usklađivanje boja pojedinačnih kamera na postajama, već i pravovremenu reakciju na promjene u ambijentalnom osvjetljenju, što je čest problem prijenosa s eksterijera. Funkcija za korekciju boja u stvarnom vremenu može se, naravno, koristiti i kreativno, primjerice prilikom snimanja glazbenih isječaka.

Ključne značajke ATEM Camera Control

• Mogućnost upravljanja do 20 kamera.
• YRGB korekcije boja preuzete iz DaVincija, uključujući funkcije za podešavanje gama ili pojačanja.
• Klasično upravljanje kamerama u stilu CCU kontrolera.
• Daljinska kontrola pojačanja.
• Daljinska kontrola brzine zatvarača.
• Postavka grubog otvora blende.
• Daljinsko podešavanje ravnoteže bijele boje.
• Daljinsko upravljanje fokusom.
• Daljinsko upravljanje roletama.
• Prikaži izlaz kontrolirane kamere na Aux. Izravne linije za lokalno praćenje izvršenih korekcija boja.
• Indikacija "On Air" izravno u korisničkom sučelju.
• Mogućnost zaključavanja funkcija za maksimalnu radnu pouzdanost.
