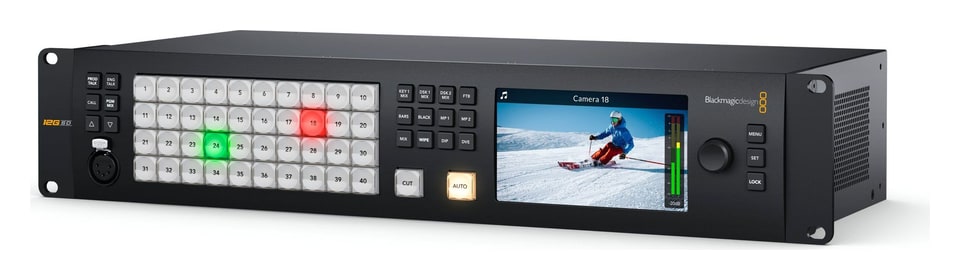

Blackmagic Design ATEM 4 M/E Constellation 4K

ATEM 4 M/E Constellation 4K je Ultra HD model u obitelji profesionalnih redatelja ATEM Constellation. 4K varijanta opremljena je s 40x 12G-SDI ulazima sa standardnom pretvorbom i podrškom za razlučivost do 2160p60. Nudi isti bogat skup značajki kao ATEM 4 M/E Constellation HD, kao i 24x 12G-SDI izlaza (Aux), 16x ATEM Advanced Chroma Keyer tipki (uzlazne), 4x nizvodno tipki, 4x media playera (u Ultra HD-u ), 2x SuperSource procesora i druge moćne značajke! U prodaji od 6/2023 .

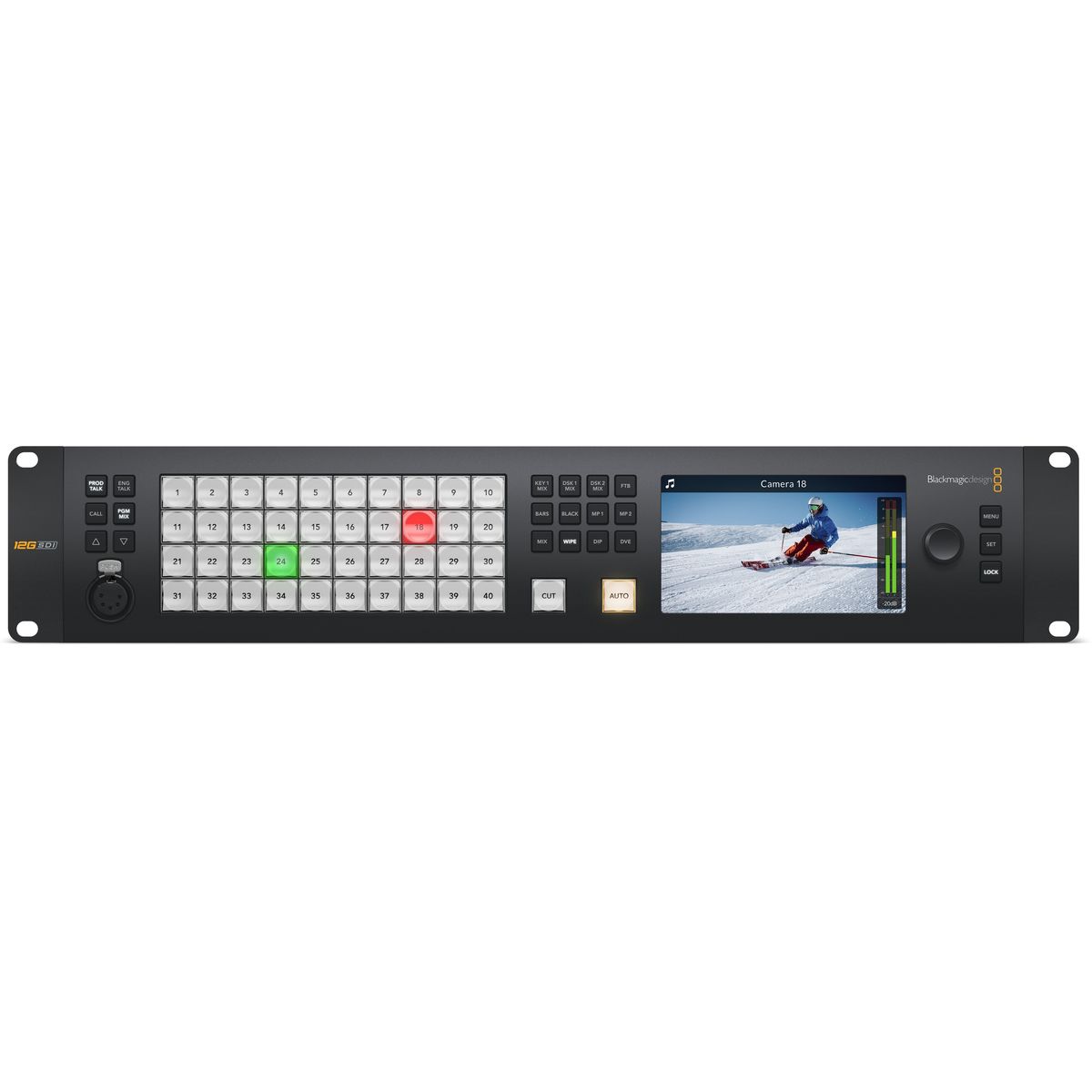

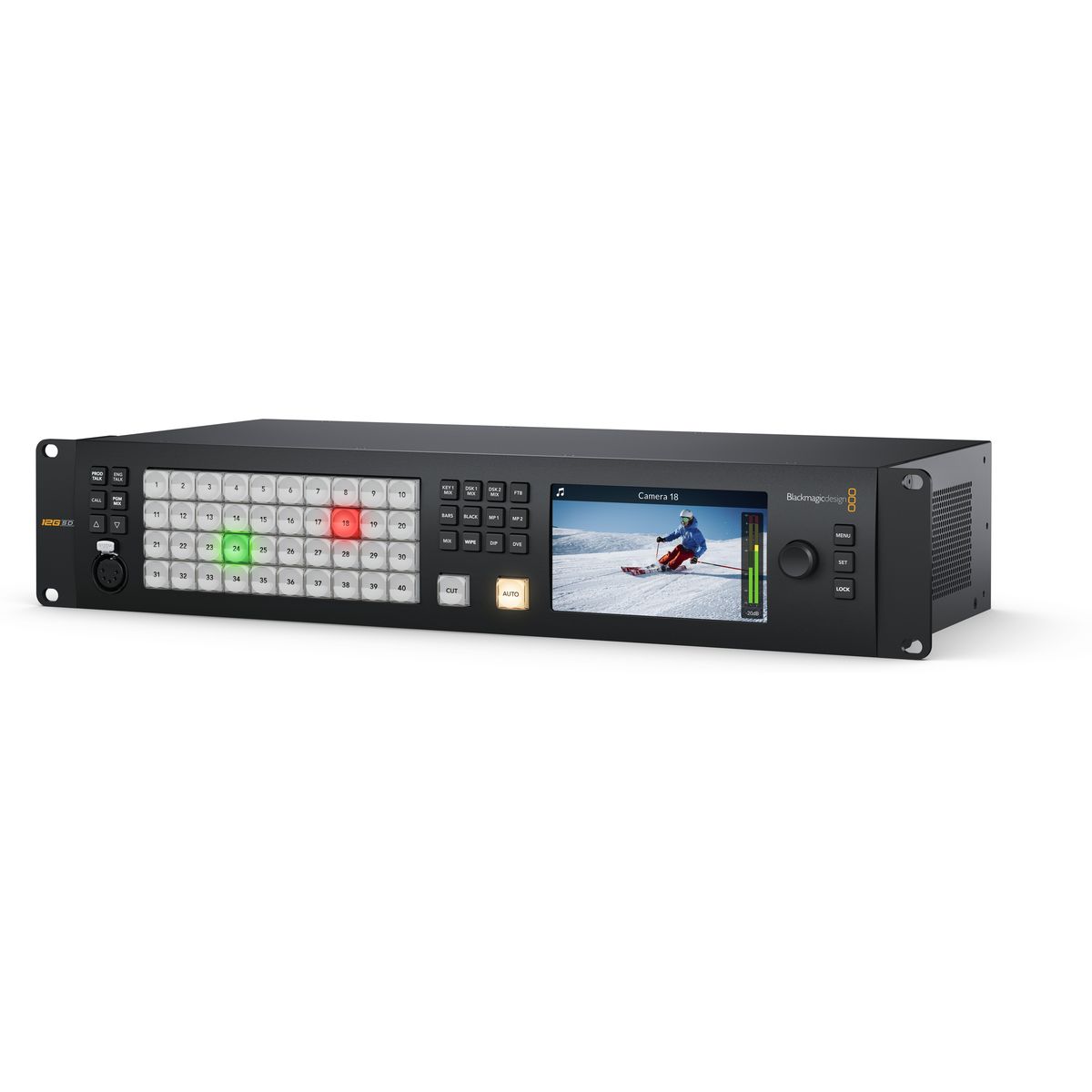

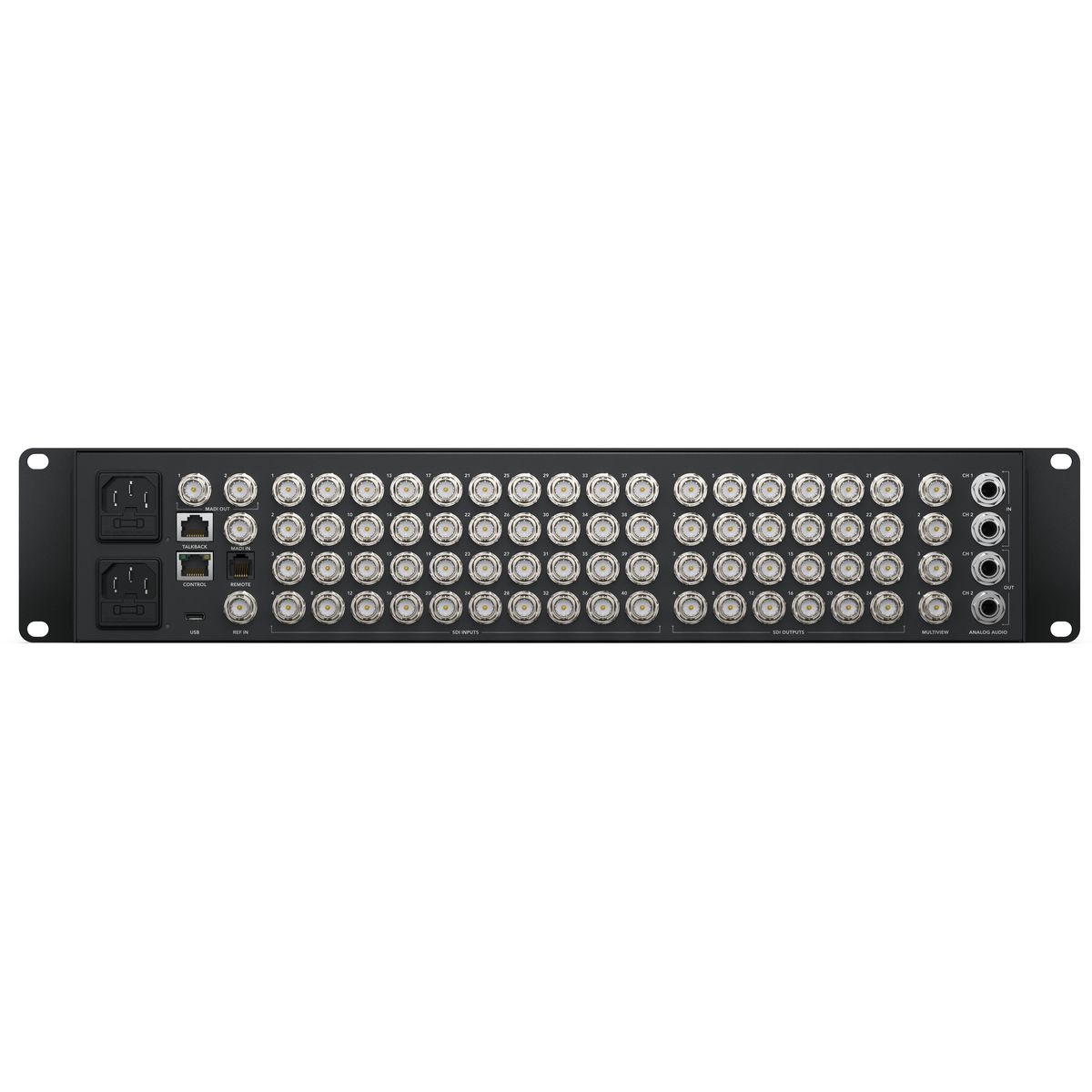

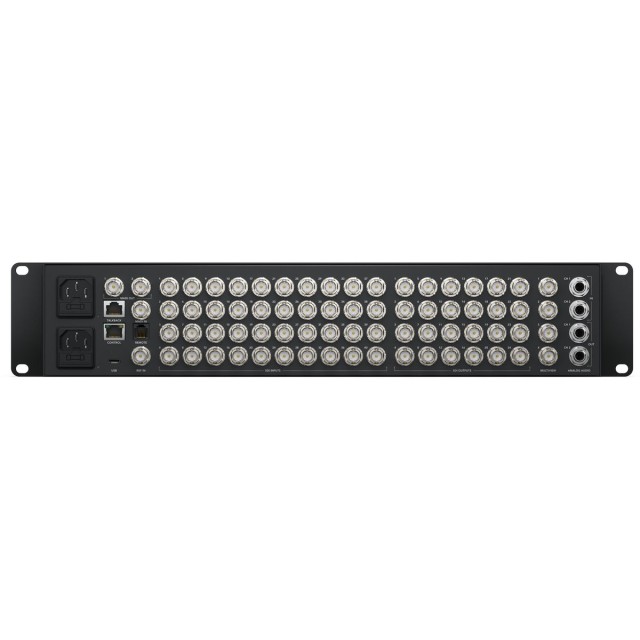

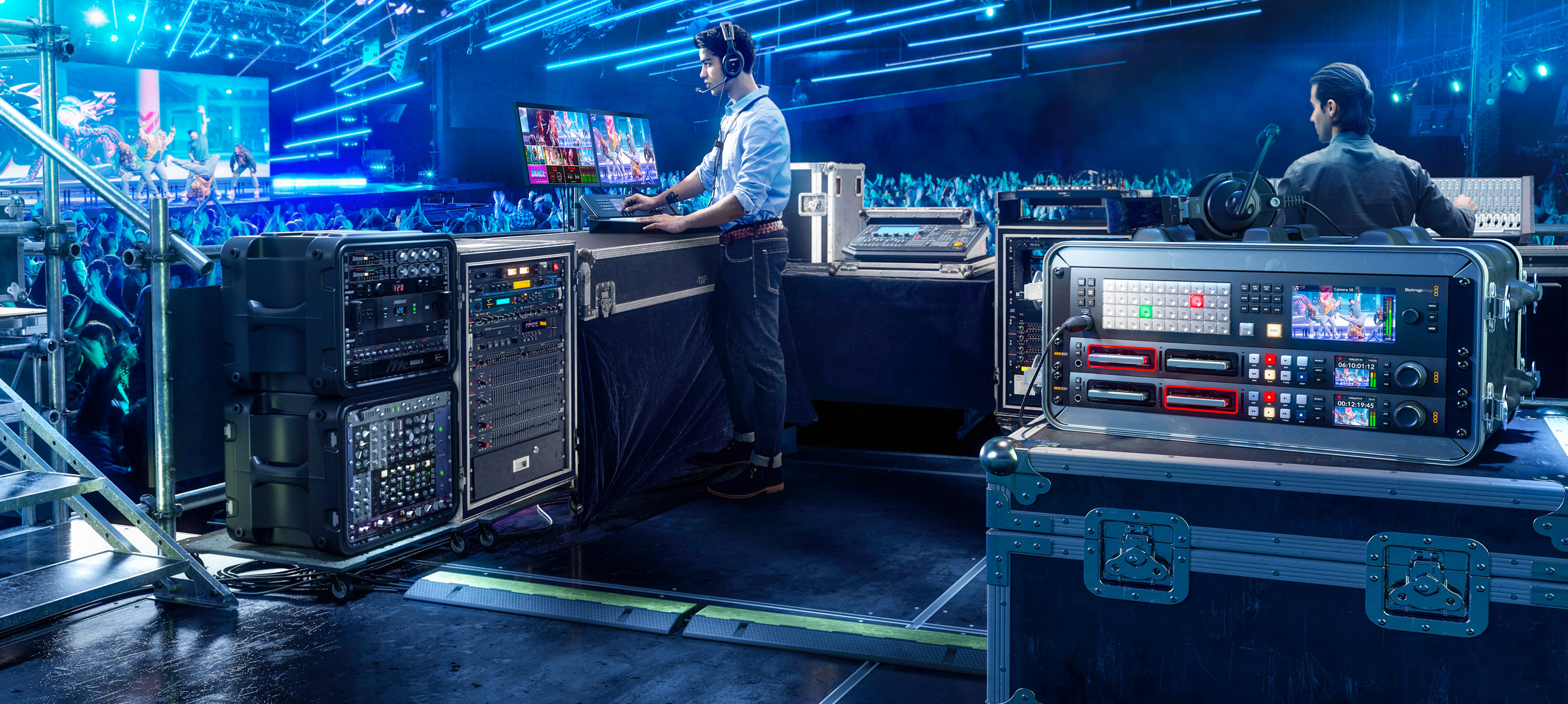

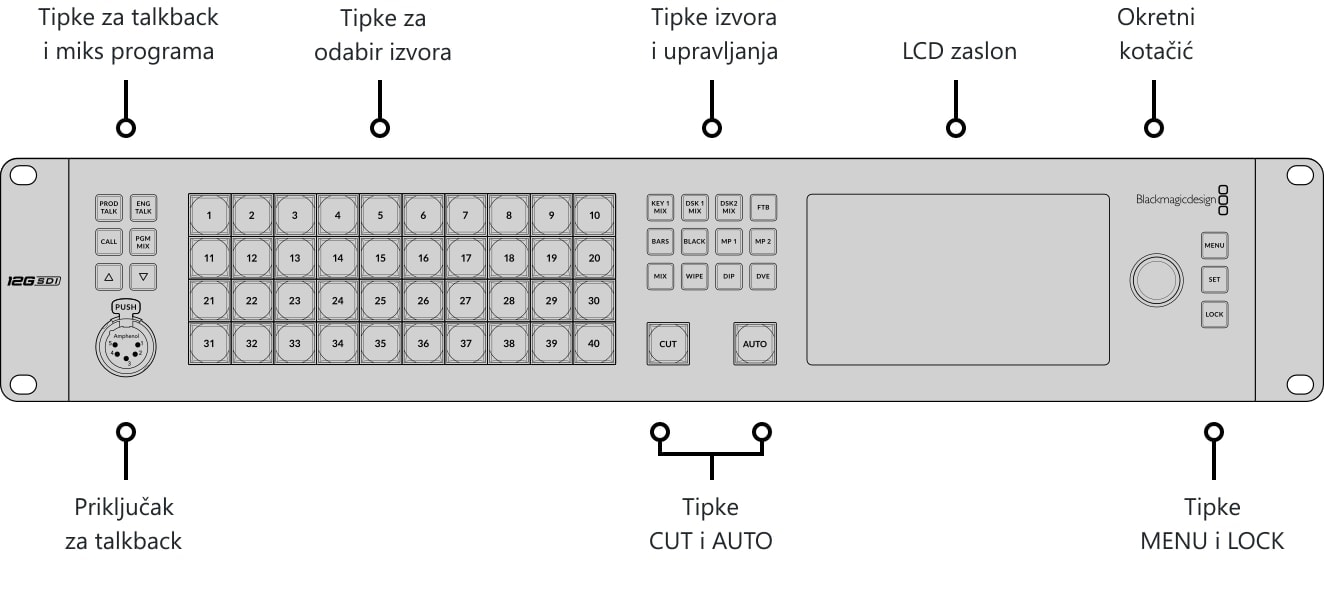

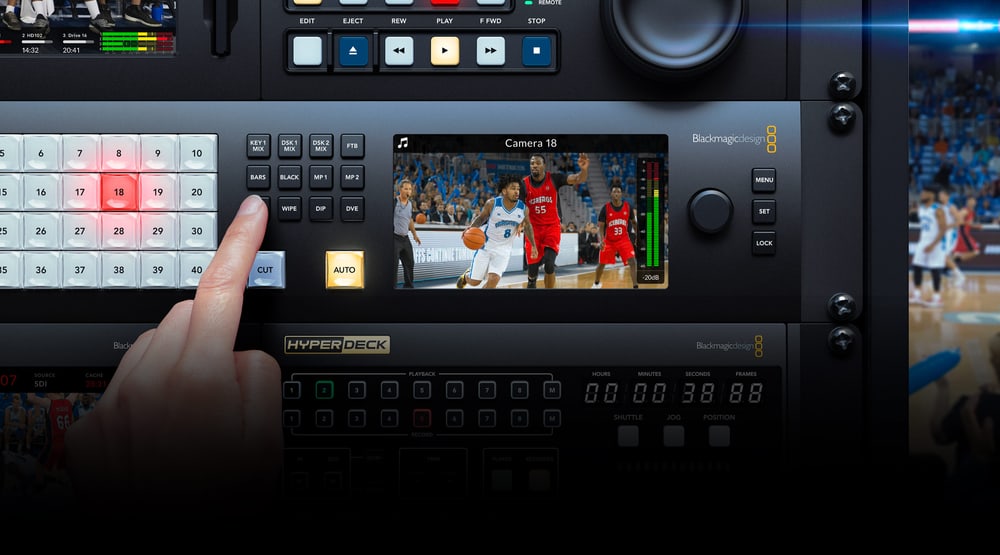

ATEM Constellation directors nudi upravljačku ploču na prednjoj maski (npr. za podešavanje uređaja tijekom instalacije, rukovanje manje zahtjevnim programima itd.) i LCD zaslon za pregled videa ili pregledavanje izbornika uređaja. Njihov kompaktni dizajn velika je prednost za prijenose uživo; stražnja ploča sadrži SDI ulaze/izlaze, uravnoteženo audio sučelje i Ethernet port za daljinsko upravljanje. Vrhunski model 4 M/E dodatno dodaje RS-422 serijski priključak i MADI digitalno audio sučelje.

12G-SDI sučelje
Obitelj redatelja ATEM Constellation nudi modele s do 40 neovisnih SDI ulaza s up/cross konverzijom. Redatelji također imaju velik broj nezavisnih SDI video izlaza: čak i najmanja 1 M/E varijanta opremljena je sa šest 3G-SDI izlaza. Model 2 M/E nudi 12 3G-SDI i 4 M/E čak 24 SDI (3G-SDI za HD varijantu, 12G-SDI za 4K verziju) izlaza. Izlazi se mogu koristiti za usmjeravanje ulaza i internih video izvora, za ISO snimanje, itd. SDI izlazni signal sadrži vremenski kod (RP-188), zvuk (Program bus), naredbe za daljinsko upravljanje kamerama, signalne naredbe i talkback.

Multiview

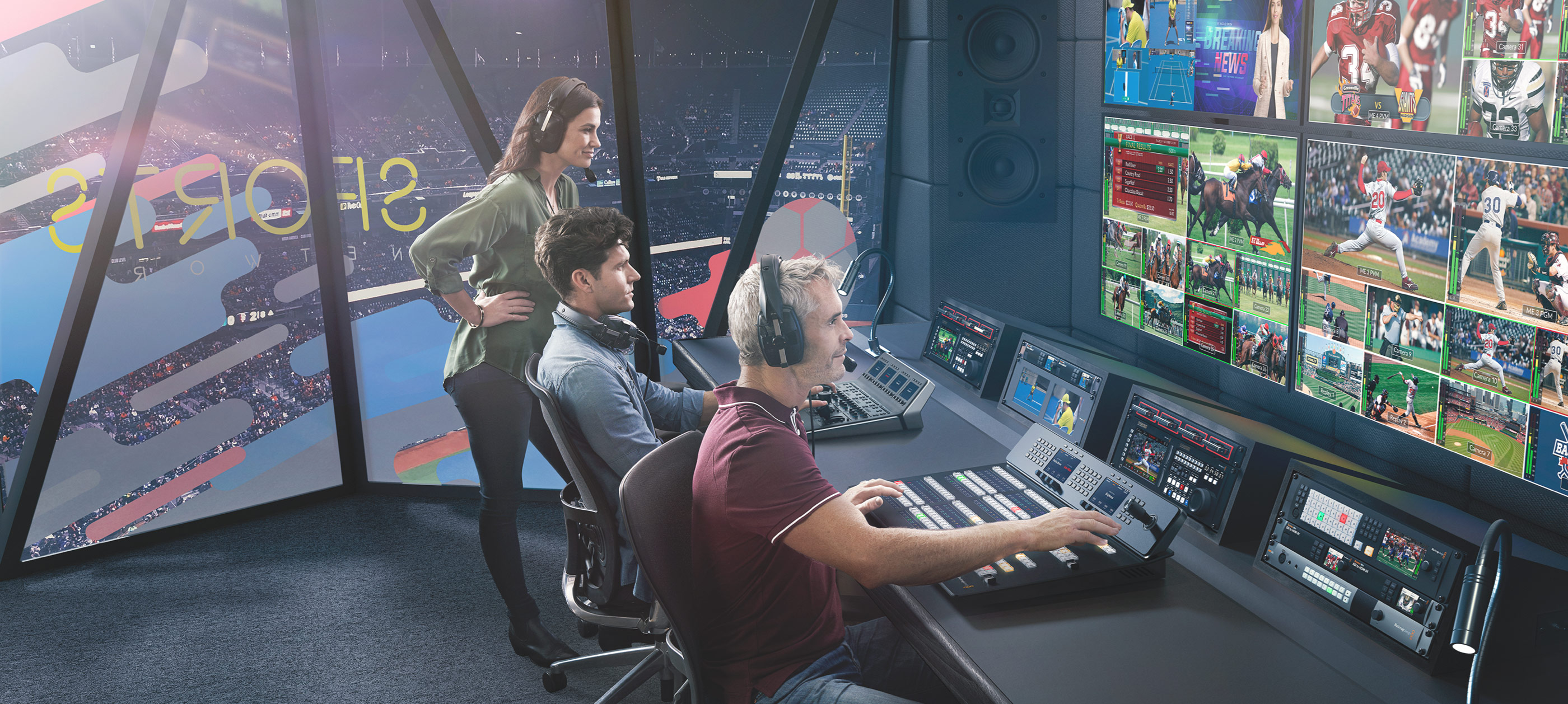

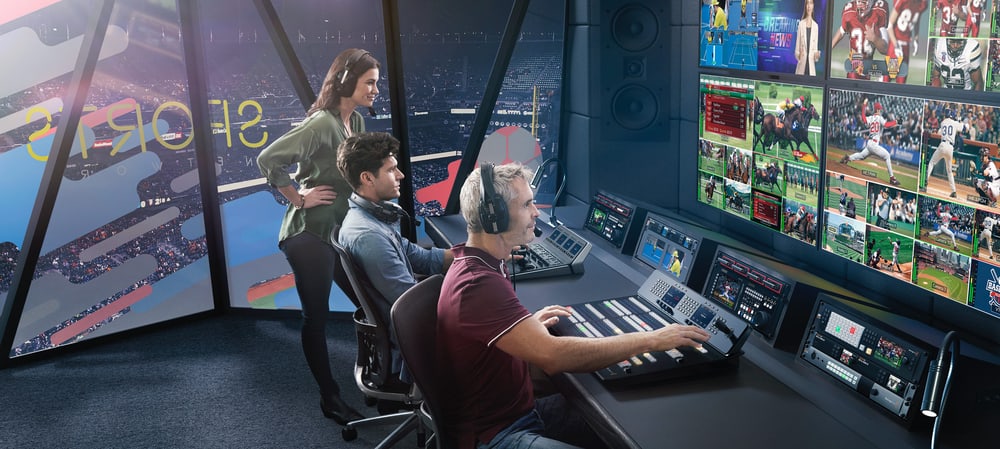

Integrirane funkcije s više prikaza omogućuju vam praćenje nekoliko video izvora na jednom monitoru. Neovisni izlazi za više pogleda (1 za 1 M/E model, 2 za 2 M/E i 4 za 4 M/E) omogućuju gledanje bilo kojeg vanjskog ili unutarnjeg izvora signala u 4, 7, 10, 13 ili 16 simultanih prozora. Nije potrebno spominjati da je prikaz dodatnih informacija uklj. VU mjerači ili signalizacija.

Talkback
Komunikacijske značajke uključuju 5-pinski XLR konektor za izravno povezivanje slušalica, kao i RJ-12 sučelje za standardne talkback sustave kao što su ClearCom ili RTS. Komunikacijske funkcije su potpuno konfigurabilne, osim toga, SDI kanali 15 i 16 ili kanali 13 i 14 za komunikaciju s tehničkim timovima.

Medijska baza podataka
Unutarnja memorija pohranjuje RGBA grafiku i animacije kvalitete emitiranja koje se mogu reproducirati pomoću dva ili četiri namjenska medija playera. Na modelu 1 M/E moguće je pohraniti 20 fotografija i animacije s do 200 slika ili 40 i 400 za varijantu 2 M/E i 60 i 600 za varijantu 4 M/E.

Efekti i ključanje
Proizvođač se također sjetio tvorca virtualnih studija: ATEM Constellation nudi ATEM Advanced Keyer module za tipkanje za visokokvalitetno tipkanje u načinima Chroma i Luma. Sustav boja je vrlo moćan i nudi funkcije za automatsko uklanjanje pozadine tipki, podešavanje rubova maske, korekciju boja prednjeg plana, itd. Model 1 M/E nudi 4 instance ATEM Advanced Keyera, redom. 8 i 16 za verzije 2 M/E i 4 M/E.

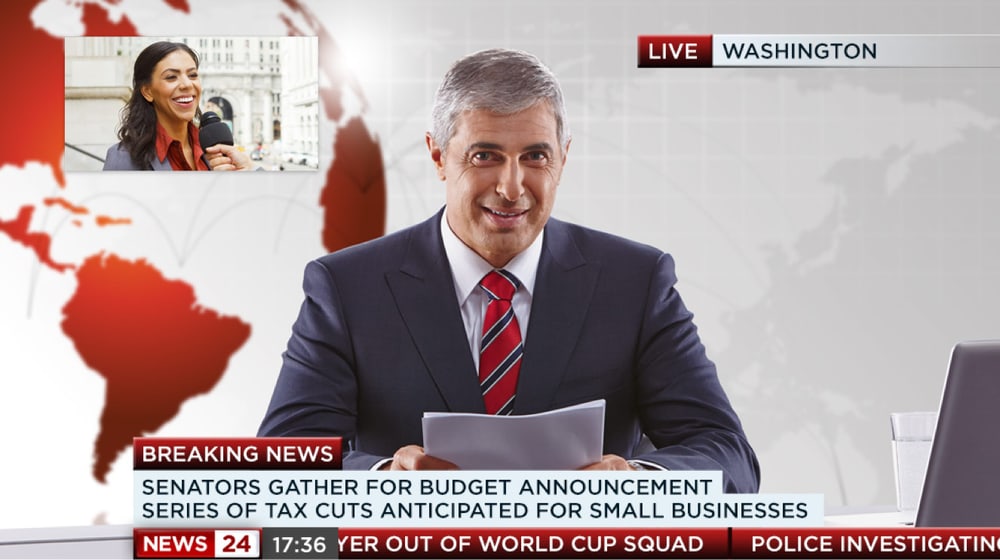

Kontrole ATEM Constellation također nude širok raspon prirodnih efekata miješanja s potpuno podesivim parametrima uključujući duljinu prijelaza, boju i širinu obruba, položaj ili smjer kretanja. Ponudu efekata upotpunjuju DVA prijelaza koja se mogu kombinirati s internim media playerima.

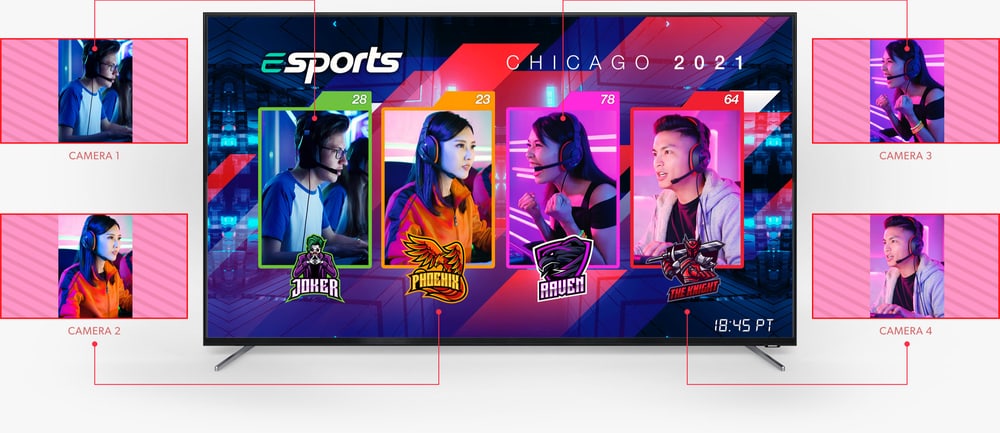

Uz DVE efekte u M/E sabirnicama, modeli 2 M/E i 4 M/E također nude snažan višeslojni SuperSource procesor s 4x DVE sloja i pozadinu koja se može koristiti kao dodatni izvor signala. Bilo koji video ulaz može se koristiti za svaki od slojeva, korisnici mogu odabrati pozadinu iz baze podataka medija. SuperSource je idealan alat za kreiranje intervjua slika u slici bez potrebe za korištenjem DVA glavna modula, koji su stoga dostupni za druge svrhe. Najviši model ATEM Constellation 4 M/E čak nudi dva potpuno neovisna SuperSource procesora!

Fairlight

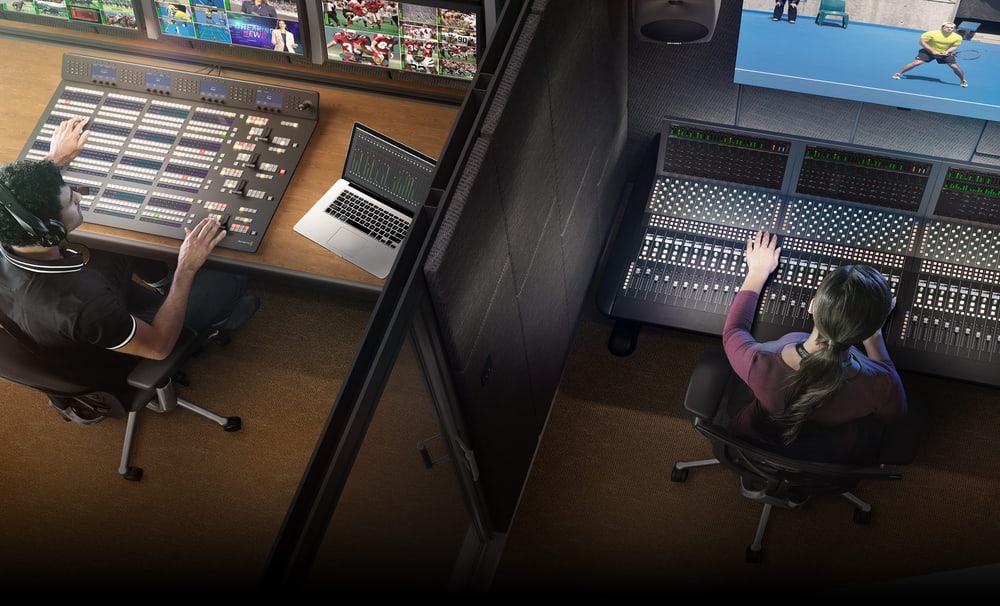

Integrirano Fairlight sučelje omogućuje vrlo složene prilagodbe zvučne strane nastupa uživo. Unutarnji mikser podržava nevjerojatnih 156 kanala, što je nečuveno u području kontrole prijenosa uživo. Izvor audio kanala su SDI ulazi, odn MADI sučelje za varijantu 4 M/E. Svaki ulaz ima funkcije za podešavanje dinamičkih i frekvencijskih karakteristika putem kompresora/limitera/ekspandera/vrata ili šestopojasni parametarski ekvilizator, mogućnost usmjeravanja signala se podrazumijeva. Kao dodatni izvori zvuka mogu poslužiti uređaji spojeni na analogne ulaze, mikrofon komunikacijskih slušalica ili media playeri. Miksanje zvuka vrši se pomoću konzole ATEM Software Control ili konzole kompatibilne s Mackie protokolom.

Upravljačka ploča softvera ATEM
Upravljačka ploča softvera ATEM pruža potpunu kontrolu nad glavom i uključena je. Pojedinačni dijelovi programa olakšavaju upravljanje kamerama, miksanje zvuka, upravljanje medijima, programiranje makronaredbi, čak i daljinsko upravljanje HyperDeck disk snimačima. Osim toga, moguće je spremiti status režije u XML formatu i napraviti sigurnosnu kopiju internih slikovnih podataka.

Za razliku od mnogih konkurentskih proizvoda, sve gore navedene značajke uključene su u osnovnu cijenu proizvoda. Nema potrebe za plaćanjem dodatnih licenci ili stalnih naknada: napredne značajke režije uklj. multiview, SuperSource, DVE efekti ili ATEM Advanced Keyer keying jedinice su uvijek dostupne korisnicima.

Osnovne značajke režisera ATEM 4 M/E Constellation 4K

• Moderan dizajn s kontrolama na prednjoj ploči
• 40 12G-SDI ulaza s pretvorbom formata
• 24 12G-SDI izlaza
• Video izlaz na USB-C sučelju u načinu rada web kamere
• 4 nezavisna multiview zaslona s opcijskim izgledom
• 4x DVA efekta
• Talkback kompatibilan s ClearCom i RTS
• Interna medijska baza podataka za fotografije i animacije
• 16x ATEM Advanced Chroma Key Keying efekt za uklanjanje zelene/plave pozadine
• 12G-SDI sučelje koje podržava uobičajene HD i Ultra standarde do 2160p60
• 2x SuperSource efekti
• Integrirani Fairlight mikser za obradu do 156 kanala
• Kompatibilan s dodatnim hardverskim stolovima serije ATEM
