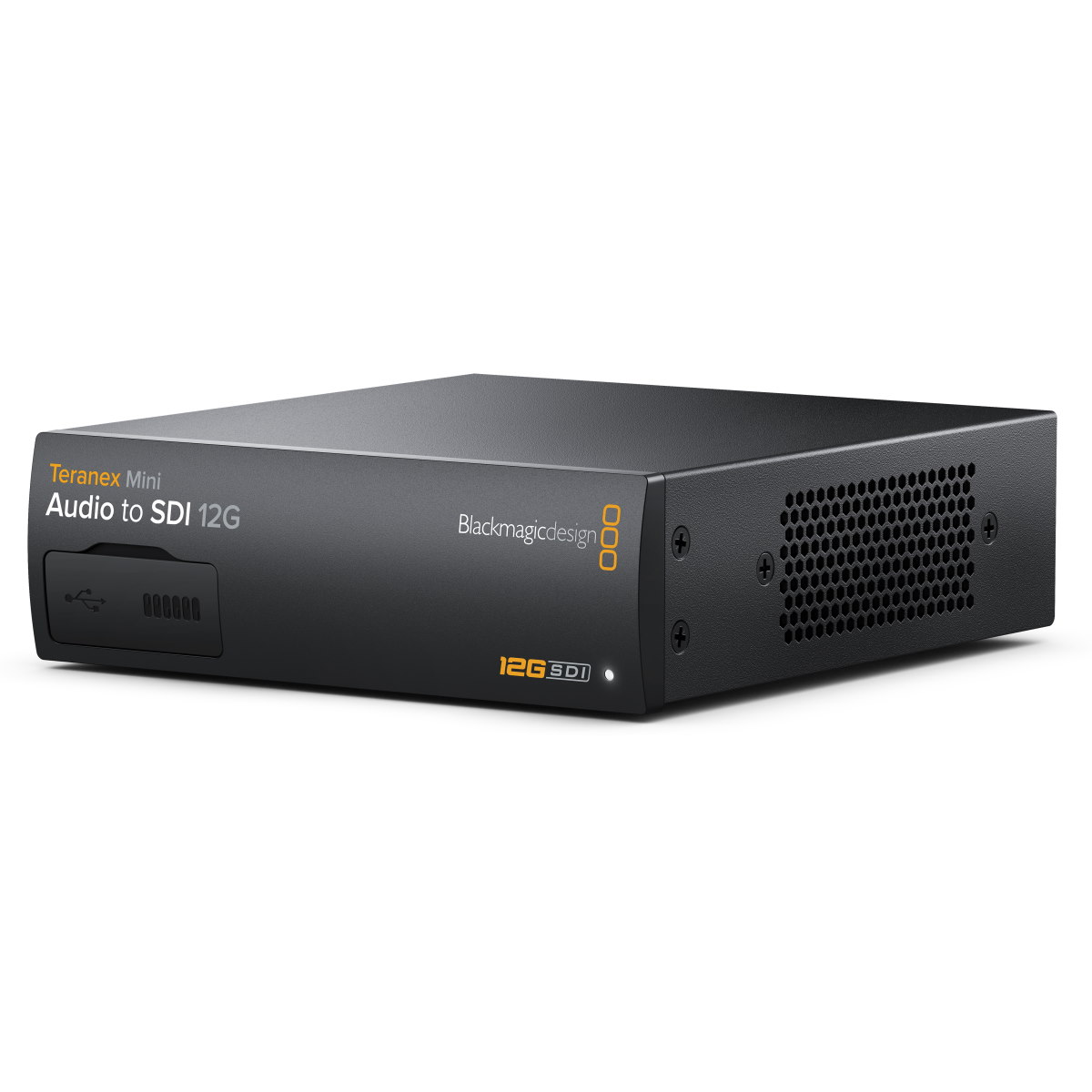

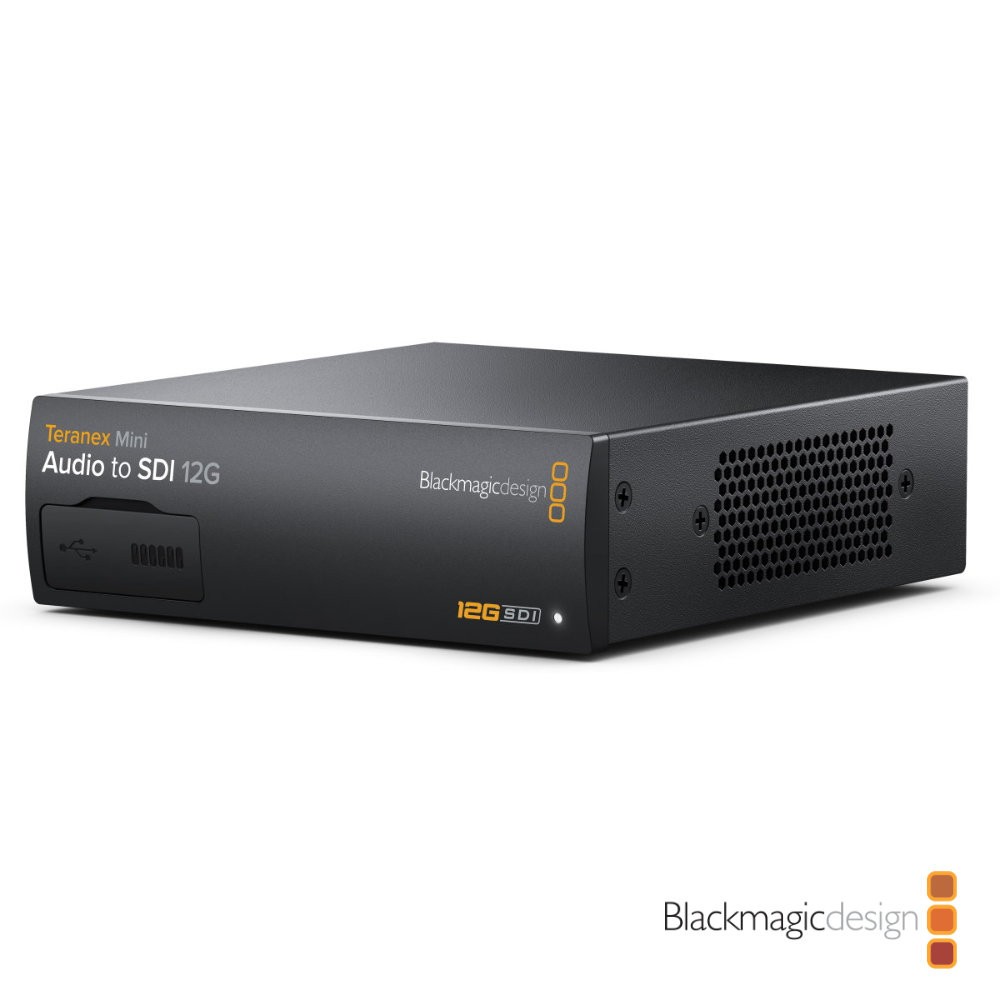

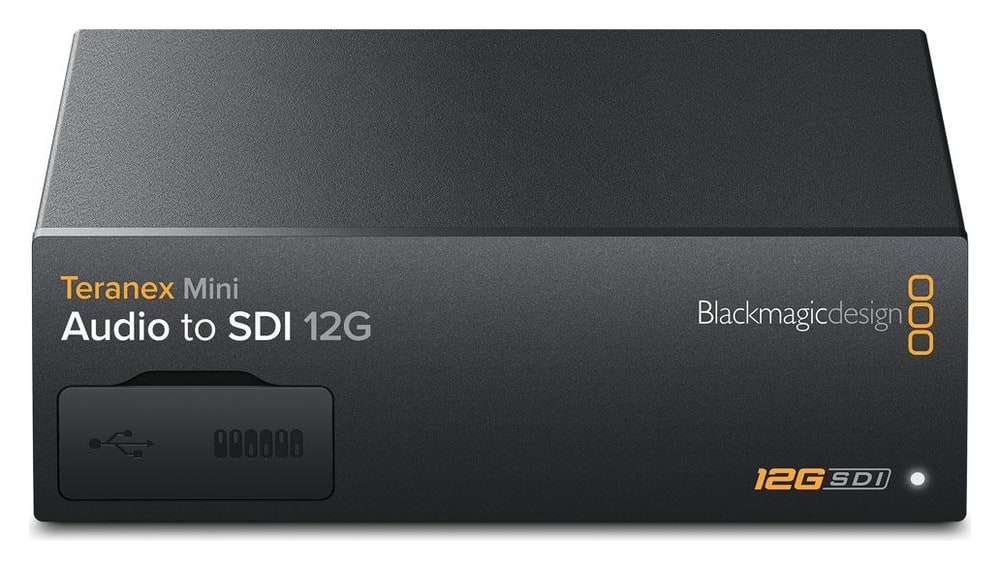

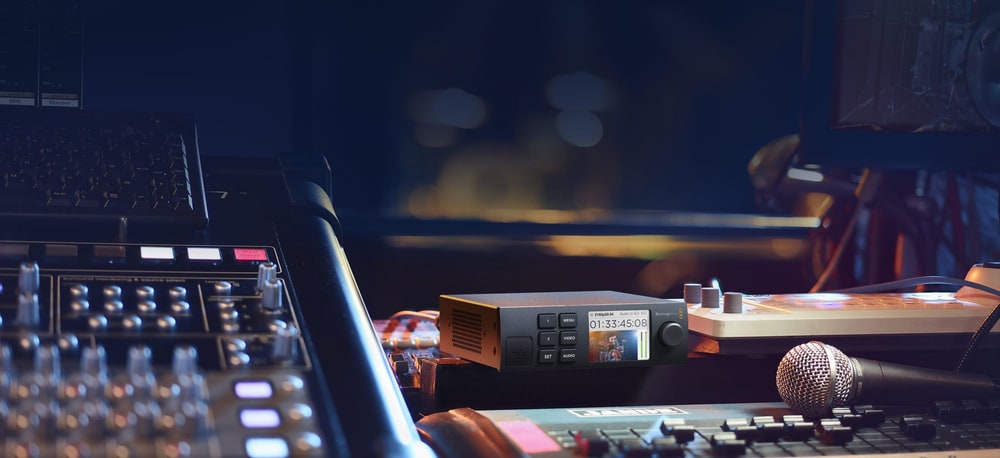

Blackmagic Design Teranex Mini Audio na SDI 12G

Modeli Teranex Mini koriste revolucionarno novo kućište dizajnirano za bolju disipaciju topline koju stvara moćno 12G-SDI sučelje. Novi Teranex Mini proizvodi također rješavaju druge probleme prethodnih generacija pretvarača: opremljeni su internim napajanjem, standardnim XLR konektorima i ergonomskim kontrolama. Zahvaljujući atraktivnom dizajnu, prikladni su i za stolno korištenje u studijima za postprodukciju, a mogu se koristiti i u ormarima za instrumente. Zahvaljujući malim dimenzijama, laki su za korištenje čak i na snimanjima, baš kao i prethodna generacija pretvarača.

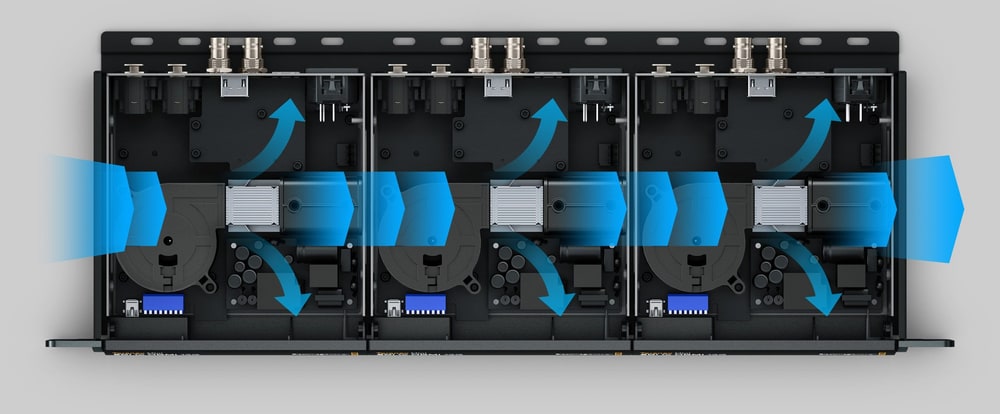

Teranex Mini pretvarači uspijevaju raditi s 12G-SDI signalom bez pregrijavanja, čak i kada je više pretvarača ugrađeno jedan pored drugog u rack adapter. 12G-SDI sučelje omogućuje obradu bilo kojeg SD, HD i Ultra HD formata do rezolucije 2160p60 preko jednog standardnog kabela s BNC konektorima. 12G-SDI tehnologija jamči kompatibilnost sa starijom SD i HD tehnologijom, standardi se mijenjaju automatski.

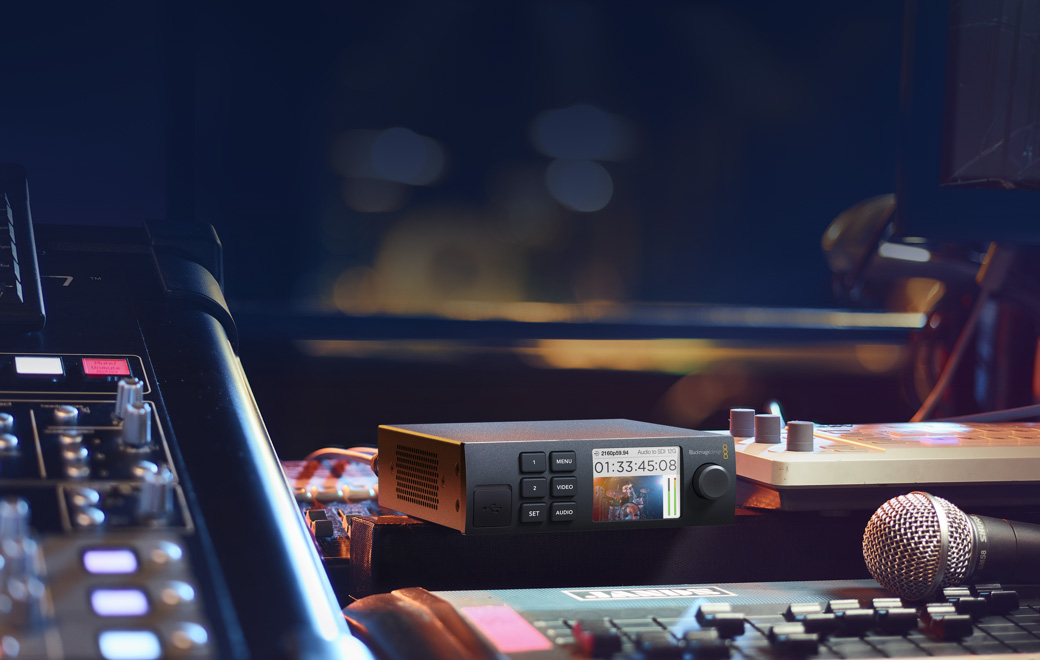

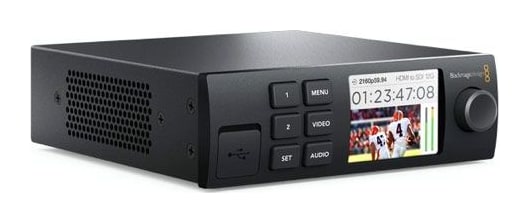

Jedna od najinovativnijih značajki novog Teranex Minisa je izborna prednja ploča s rotirajućim upravljanjem, LCD zaslon u boji i upravljačke tipke. Osnovna ploča Teranex Mini modela može se jednostavno ukloniti i zamijeniti Teranex Mini Smart Panelom s ergonomskim kontrolama. Panel omogućuje video i audio nadzor, kao i prikaz vremenskog koda ili standarda video signala. Upravljačka ploča Teranex Mini Smart Panel uvelike povećava udobnost korisnika i omogućuje trenutnu povratnu informaciju pri podešavanju parametara konverzije, što je posebno važno u okruženju TV studija.

Asortiman Teranex Mini također ima integrirana napajanja, eliminirajući manje pouzdana vanjska napajanja. Svi modeli također integriraju Ethernet sučelje za daljinsko upravljanje pretvaračima sa središnjeg radnog mjesta putem nove aplikacije Converter Utility za Windows i Mac OS X. Osim toga, ovo mrežno sučelje također može osigurati napajanje uređaja zahvaljujući tehnologiji Power on Ethernet podrška. PoE podrška može u potpunosti eliminirati strujne kablove ili poslužiti kao rezervni izvor napajanja! To čini vrlo jednostavnom instalaciju više Teranex Mini pretvarača u ormariće s instrumentima.

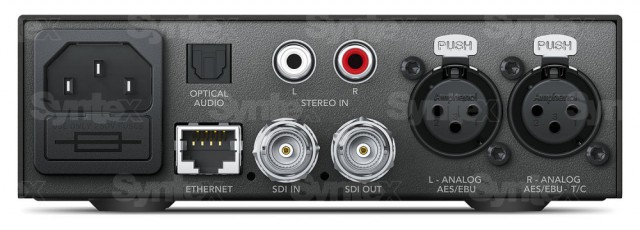

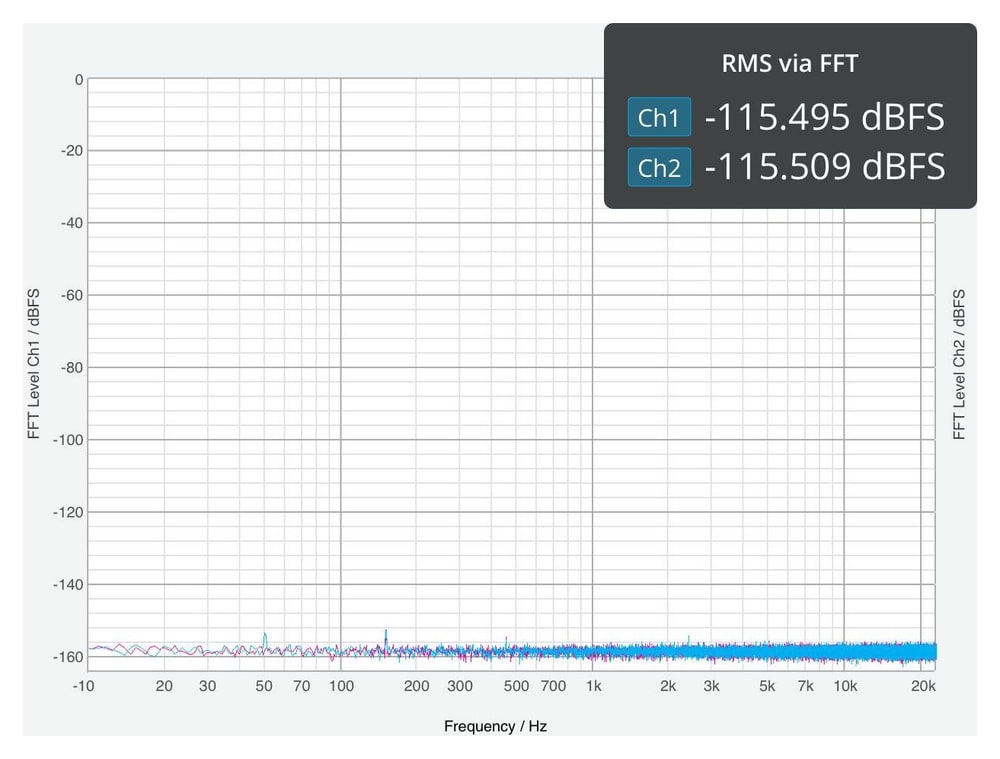

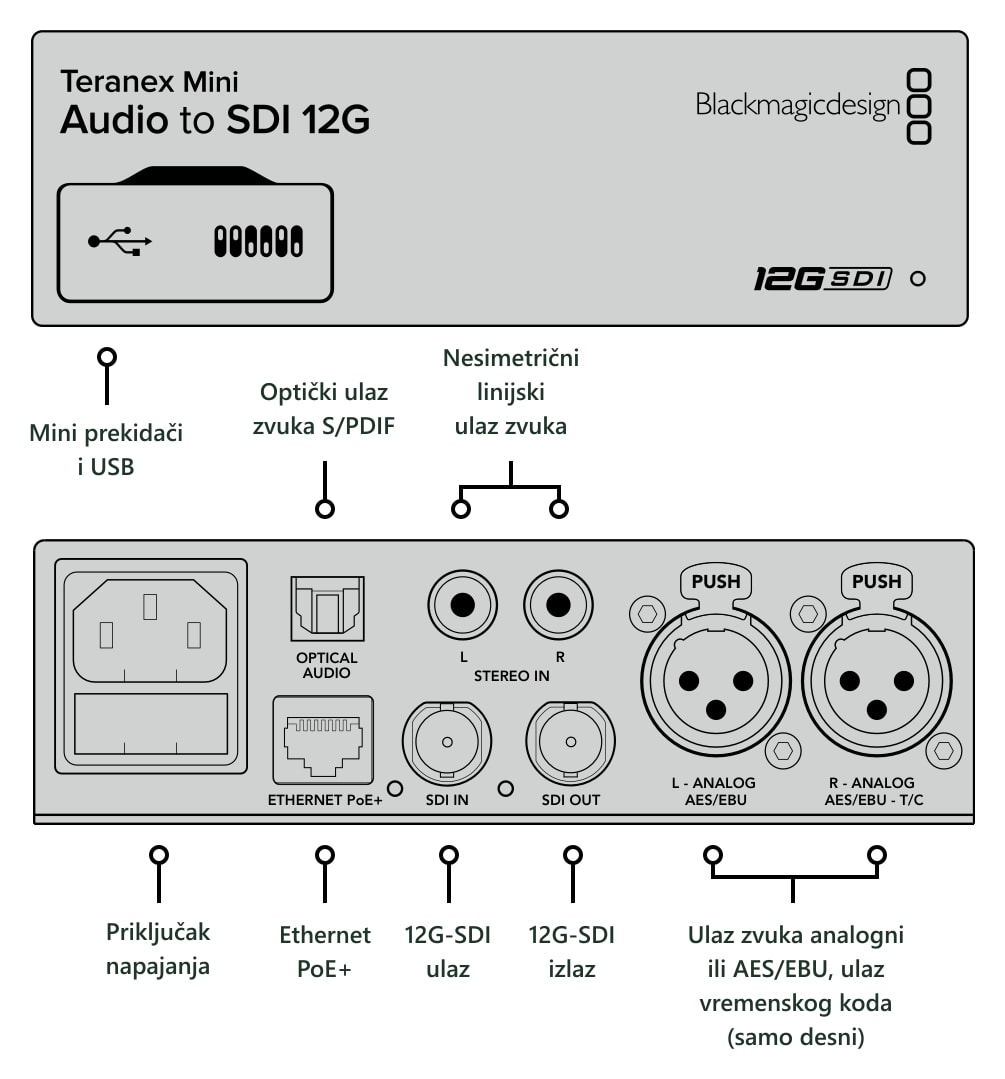

Teranex Mini proizvodi također su opremljeni standardnim XLR konektorima za balansirane audio linije, digitalnim AES/EBU sučeljem ili za povezivanje izvora vremenskog koda. Korisnici mogu koristiti standardno studijsko kabliranje s pouzdanom vrstom konektora koji ima sigurnosnu značajku protiv slučajnog povlačenja kabela. Audio strujni krugovi Teranex Mini pretvarača potpuno su redizajnirani za iznimno niske razine buke (više od -115 dBFS) i maksimalnu kvalitetu zvuka.

Teranex Mini modeli također nude Teranex tehnologiju za gore i dolje konverziju signala. Ako je, primjerice, model Teranex Mini SDI to HDMI spojen na HD televizor koji ne podržava Ultra HD standard, pretvarač automatski preračunava ulazni signal kako bi ga mogao prikazati. Teranexovi visokokvalitetni sklopovi i algoritmi čine modele Teranex Mini idealnim alatom za tehničare TV i postprodukcijskih studija. Ponovna sinkronizacija SDI ulaza i niska razina podrhtavanja omogućuju korištenje duljih kablova. Prilikom pretvorbe u analognu domenu, video se obrađuje s 12-bitnom preciznošću za minimalan šum. Teranexova tehnologija preračunavanja razlučivosti videa jamči maksimalnu kvalitetu pretvorbe između SD, HD i Ultra HD standarda.



Na izboru je šest modela Teranex Mini pretvarača – SDI u HDMI, HDMI u SDI, SDI u analogni, analogni u SDI, SDI u audio i audio u SDI. Osim toga, postoji šest varijanti s optičkim sučeljem - Optički na HDMI, HDMI na Optički, Optički na Analogni, Analogni na Optički, Optički na Audio i Audio na Optički, koje su opremljene jednim SDI konektorom i jednim 12G-SDI optičkim modulom kompatibilan sa standardom SMPTE.



Ključne značajke Teranex Mini 12G odašiljača

• Moderno 12G-SDI sučelje s podrškom za SD, HD i Ultra HD standarde do rezolucije 2160p60.
• Profesionalni XLR konektori.
• Integrirano univerzalno napajanje s rasponom od 90 – 240 V.
• Ethernet priključak za daljinsko upravljanje pretvaračima i rezervno napajanje zahvaljujući podršci Power over Ethernet (PoE) tehnologije.

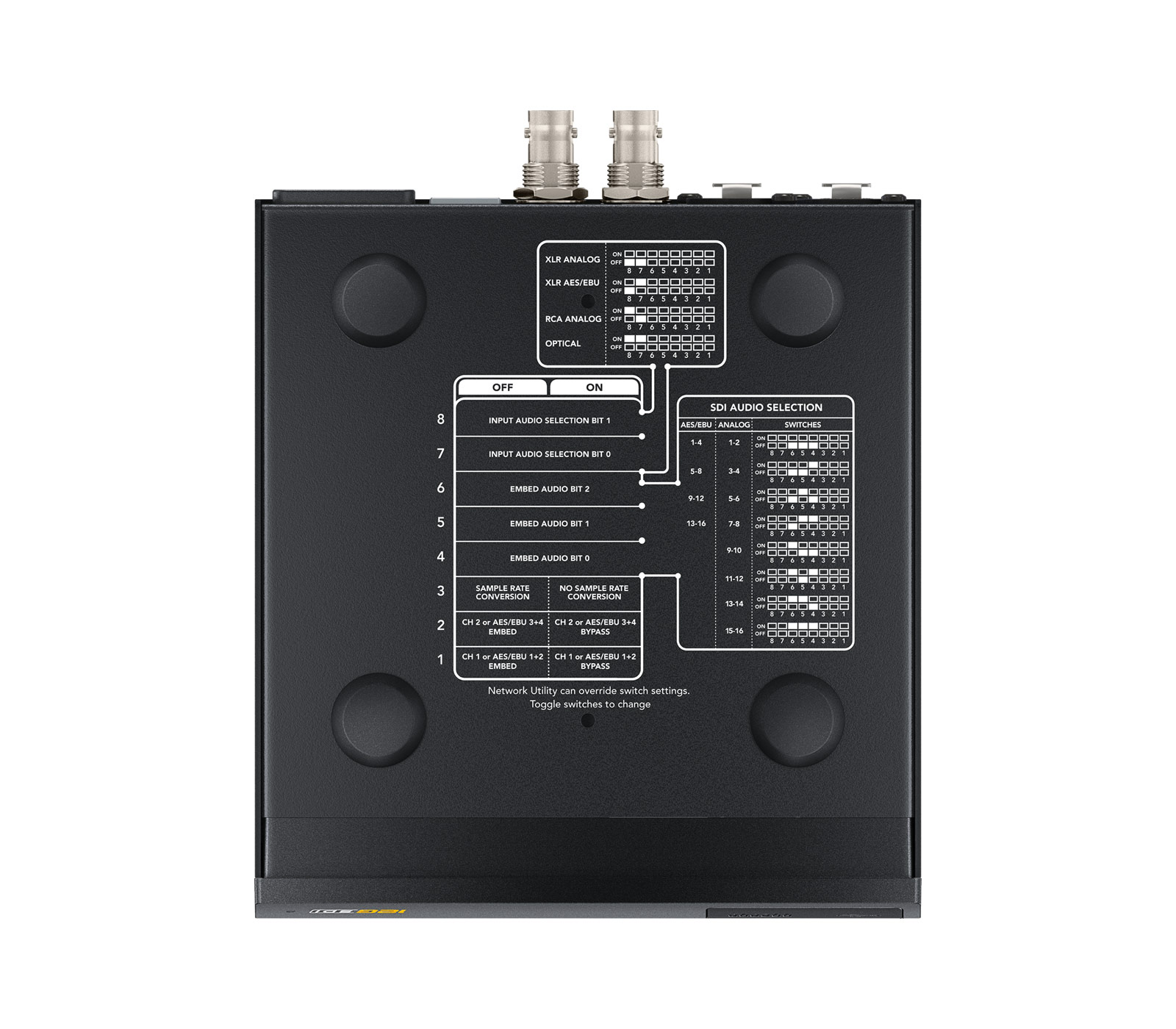

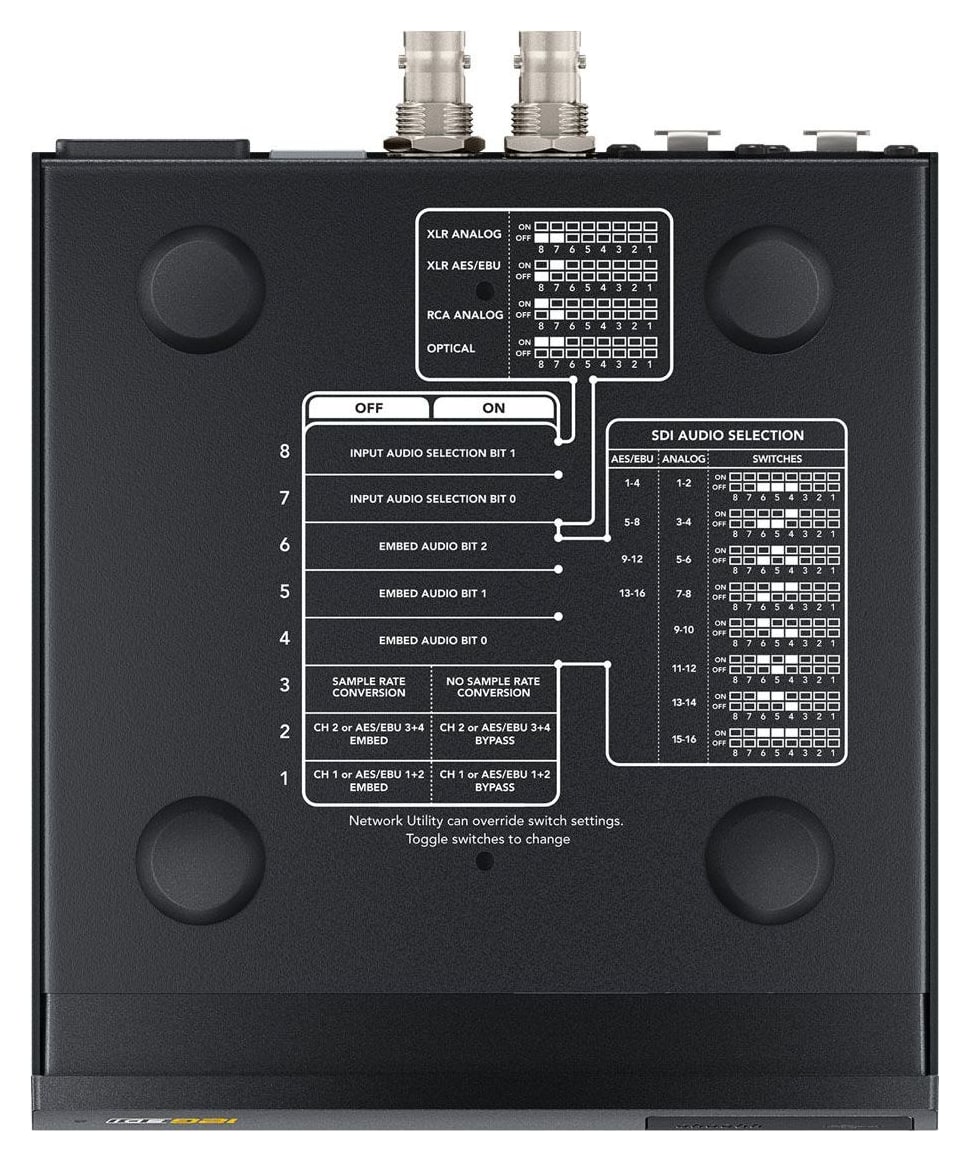

• DIP prekidači za jednostavno podešavanje pretvarača bez upotrebe dodatne prednje ploče Smart Panel.
• Dodatna prednja ploča s LCD zaslonom i ergonomskim kontrolama.
• Elegantan, kompaktan i izdržljiv dizajn za montažu na stalak ili stolnu upotrebu.
• Jedinstveni sustav hlađenja s tihim ventilatorima za pouzdan i tih rad.
• Dodatni adapter visine 1U za montažu do tri pretvarača u stalak.



Teranex Mini SDI na HDMI 8K HDR
Teranex Mini SDI to HDMI 8K HDR je napredno rješenje za praćenje 8K videa pomoću TV-a ili projektora s velikim ekranom, koje također podržava kalibraciju monitora putem opcijskih sondi treće strane. Također nudi izlazni prikaz do dvije funkcije za mjerenje signala uključujući. prikaz valnog oblika, komponente, vektorskopa i histograma. Teranex Mini SDI na HDMI 8K HDR idealan je alat za filmske studije i TV stručnjake kojima je potrebna vrhunska oprema s niskim troškovima nabave. Visoka uporabna vrijednost pretvarača također je naglašena prednjom maskom opremljenom LCD zaslonom za pregled signala i prikladno podešavanje parametara.

LCD zaslon na prednjoj ploči prikazuje ne samo video pregled, već i audio mjerače s VU ili PPM balistikom ili formatom unosa; stražnja ploča sadrži Quad-Link 12G-SDI sučelje za podršku HD, Ultra HD i 8K razlučivosti. Tu su i 4 HDMI izlaza za 8K TV i projektore s Quad-HDMI ulazima i, naravno, funkcije za konverziju 8K videa u Ultra HD ili HD rezoluciju kao i automatsku konverziju između 2SI (2-Sample Interleave) i Square Formati podjele. Model Teranex Mini SDI na HDMI 8K nudi podršku za najnovije HDR standarde uklj. PQ i Hybrid Log Gamma (HLG) formati prema standardima ST2108-1, ST2084 i ST425, naravno podrška za Rec.2020 i Rec.709 prostore boja kao i DCI-P3 format.

Kako bi se ocijenila kompatibilnost slike sa standardima emitiranja, moguće je prikazati dva neovisna mjerna instrumenta u načinu stapanja sa slikom. Korisnici mogu mijenjati svoj položaj, veličinu i stupanj transparentnosti te birati između funkcija prikaza valnog oblika, vektorskopa i RGB/YUV komponenti, koje se mogu koristiti za provjeru korekcija boja i kompatibilnosti snimke sa standardima emitiranja. Tu je i prikaz histograma za provjeru distribucije razina svjetline i pretjeranog ili premalog izgaranja.

Teranex Mini SDI to HDMI 8K HDR nudi 3D LUT korekciju u 33 točke, osim toga, moguće je kalibrirati povezane zaslone pomoću kalibracijskih sondi treće strane spojenih na USB sučelje. Pretvarač će analizirati i automatski stvoriti 3D LUT podatke kako bi suzbio nedosljedan prikaz boja na različitim monitorima. Moguće je uvesti dvije neovisne 3D LUT tablice s mogućnošću prebacivanja s prednje ploče. Podržane USB kalibracijske sonde uključuju SpectraCal C6, X-Rite i1 Display Pro i Klein K10-A.

Prolazni Quad-Link 12G-SDI ulazi podržavaju sve uobičajene video standarde uključujući. 50p, 59,94p do 60p pri 720p. Isprepletene 1080i HD rezolucije uključuju 50i, 59.94i i 60i, sa 1080p, 1080PsF i 2160p standardima koji podržavaju sve brzine kadrova od 23,98 do 60 fps. Filmski 2K i 4K DCI standardi podržani su pri brzini kadrova od 23,98p – 60p, 8K načini rada uključuju 4320p23,98, 24, 25, 29,97, 50 i 59,94. Konverter također automatski pretvara između 2SI i Square Division modova i podržava i Level A i Level B modove za 3G-SDI sučelje i YUV ili RGB modele boja za SDI.

Zahvaljujući gumenim nožicama, odašiljač se može postaviti, primjerice, na radne stolove, opcijski Teranex Mini Rack Shelf okvir omogućuje montažu u ormariće s instrumentima.

Teranex Mini SDI na DisplayPort 8K HDR
Teranex Mini SDI to DisplayPort 8K HDR je napredno rješenje za praćenje 8K videa pomoću računalnih monitora s DisplayPort sučeljem, kao što je novi Pro Display XDR monitor. Za razliku od konvencionalnih pretvarača, ovaj proizvod može koristiti kalibracijske sonde drugih proizvođača i također prikazati izlaz funkcija mjerenja signala uključujući. valni oblik, histogram ili vektorskop. To je idealno rješenje za filmske studije ili TV objekte koji zahtijevaju profesionalno, ali pristupačno rješenje za video pregled. Bonus je također elegantan dizajn uklj. LCD zaslon za pregled signala i jednostavno podešavanje uređaja.

Prednja ploča sadrži kontrole i zaslon u boji za prikaz signala prisutnog na video ulazu, audio mjerače i indikator video formata. Stražnja ploča nudi Quad Link 12G-SDI sučelje kompatibilno sa HD, Ultra HD i 8K standardima. Tu su i dva DisplayPort konektora: jedan standardni, a drugi u stilu USB-C konektora za nove monitore, kao što je Pro Display XDR. Integrirana funkcija za promjenu video rezolucije jamči prisutnost ispravnog video signala za monitor spojen na DisplayPort sučelje.

Pregled HDR SDI signala na kompatibilnim DisplayPort monitorima omogućen je podrškom za PQ i Hybrid Log Gamma (HLG) formate prema standardima ST2108-1, ST2084 i ST425. ST425 definira dva nova bita u identifikatoru VPID koji specificiraju karakteristike prijenosa SDR, HLG ili PQ. Standard ST2108-1 specificira metodu za prijenos statičkih ili dinamičkih HDR metapodataka preko SDI. Također postoji podrška za ST2082-10 za 12G-SDI i ST425 za 3G-SDI izvore. Podržani su Rec.2020 i Rec.709 prostori boja i 100% DCI-P3 prostora.

Kako bi se ocijenila kompatibilnost slike sa standardima emitiranja, moguće je prikazati dva neovisna mjerna instrumenta u načinu stapanja sa slikom. Korisnici mogu promijeniti svoj položaj, veličinu i stupanj prozirnosti te birati između funkcija prikaza valnog oblika, vektorskopa i RGB/YUV komponenti, koje se mogu koristiti za provjeru korekcija boja i kompatibilnosti snimke sa standardima emitiranja. Tu je i prikaz histograma za provjeru distribucije razina svjetline i pretjeranog ili premalog izgaranja.

Teranex Mini SDI to DisplayPort 8K HDR nudi 3D LUT korekcije u 33 točke, a moguće je i kalibrirati povezane zaslone pomoću kalibracijskih sondi trećih strana spojenih na USB sučelje. Pretvarač će analizirati i automatski stvoriti 3D LUT podatke kako bi suzbio nedosljedan prikaz boja na različitim monitorima. Moguće je uvesti dvije neovisne 3D LUT tablice s mogućnošću prebacivanja s prednje ploče. Podržane USB kalibracijske sonde uključuju SpectraCal C6, X-Rite i1 Display Pro i Klein K10-A.

Prolazni Quad-Link 12G-SDI ulaz podržava sve uobičajene video standarde uključujući. 50p, 59,94p do 60p pri 720p. Isprepletene 1080i HD rezolucije uključuju 50i, 59.94i i 60i, sa 1080p, 1080PsF i 2160p standardima koji podržavaju sve brzine kadrova od 23,98 do 60 fps. Filmski 2K i 4K DCI standardi podržani su pri brzini kadrova od 23,98p – 60p, 8K načini rada uključuju 4320p23,98, 24, 25, 29,97, 50 i 59,94. Konverter također automatski pretvara između 2SI i Square Division modova i podržava i Level A i Level B modove za 3G-SDI sučelje i YUV ili RGB modele boja za SDI.

Zahvaljujući gumenim nožicama, odašiljač se može postaviti, primjerice, na radne stolove, opcijski Teranex Mini Rack Shelf okvir omogućuje montažu u ormariće s instrumentima.

Teranex ažuriranje 5.0.1 (12/2016)
Ažuriranje Teranex 5.0.1 namijenjeno je korisnicima pretvarača serije Teranex Mini. Novi softver automatski regulira brzinu ventilatora ovisno o temperaturi krugova za tiši rad Teranex Mini proizvoda.

Teranex ažuriranje 6.1.1 (9/2018)
Verzija 6.1.1 implementira 3G-SDI Level A način rada i proširenu podršku za DSLR uređaje (za modele Teranex Mini HDMI to SDI 12G i Teranex Mini HDMI to Optical 12G) ili poboljšanja LUT korekcija i kompatibilnost s HDMI TV-ima (Teranex Mini SDI na HDMI 12G i Teranex Mini Optical na HDMI 12G).
