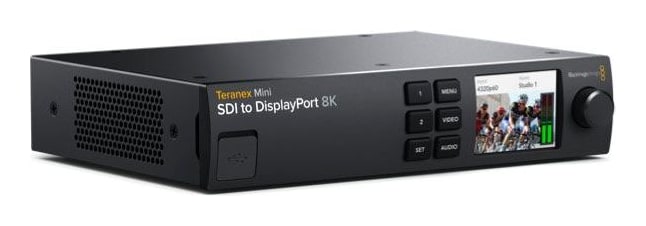

Blackmagic Design Teranex Mini SDI na DisplayPort 8K HDR

Teranex Mini SDI to DisplayPort 8K HDR je napredno rješenje za praćenje 8K videa na uređajima s DisplayPort sučeljem uklj. HDR podrška, 3D LUT korekcije, funkcije mjerenja i kalibracija monitora. Proizvod je namijenjen profesionalcima u području filmske i televizijske produkcije i koristi prednosti nove generacije snažnih monitora, npr. Apple Pro Display XDR.

Teranex Mini SDI to DisplayPort 8K HDR je napredno rješenje za praćenje 8K videa pomoću računalnih monitora s DisplayPort sučeljem, kao što je novi Pro Display XDR monitor. Za razliku od konvencionalnih pretvarača, ovaj proizvod može koristiti kalibracijske sonde drugih proizvođača i također prikazati izlaz funkcija mjerenja signala uključujući. valni oblik, histogram ili vektorskop. To je idealno rješenje za filmske studije ili TV objekte koji zahtijevaju profesionalno, ali pristupačno rješenje za video pregled. Bonus je također elegantan dizajn uklj. LCD zaslon za pregled signala i jednostavno podešavanje uređaja.

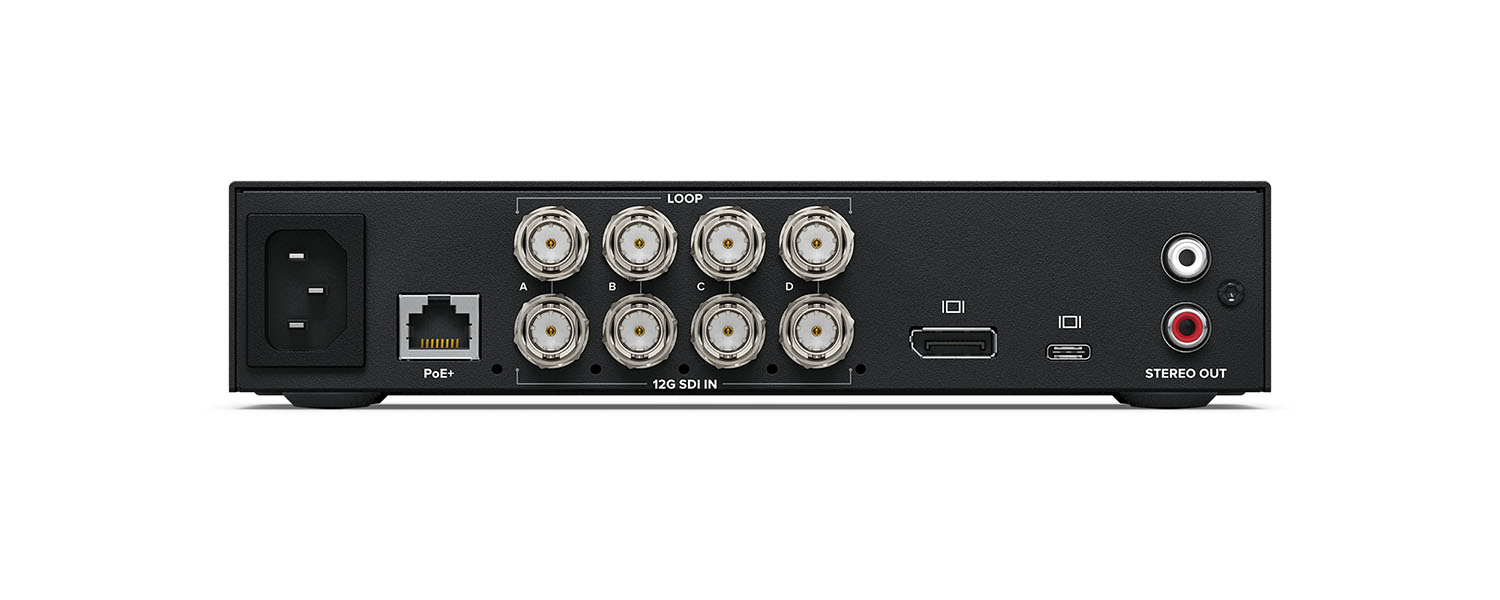

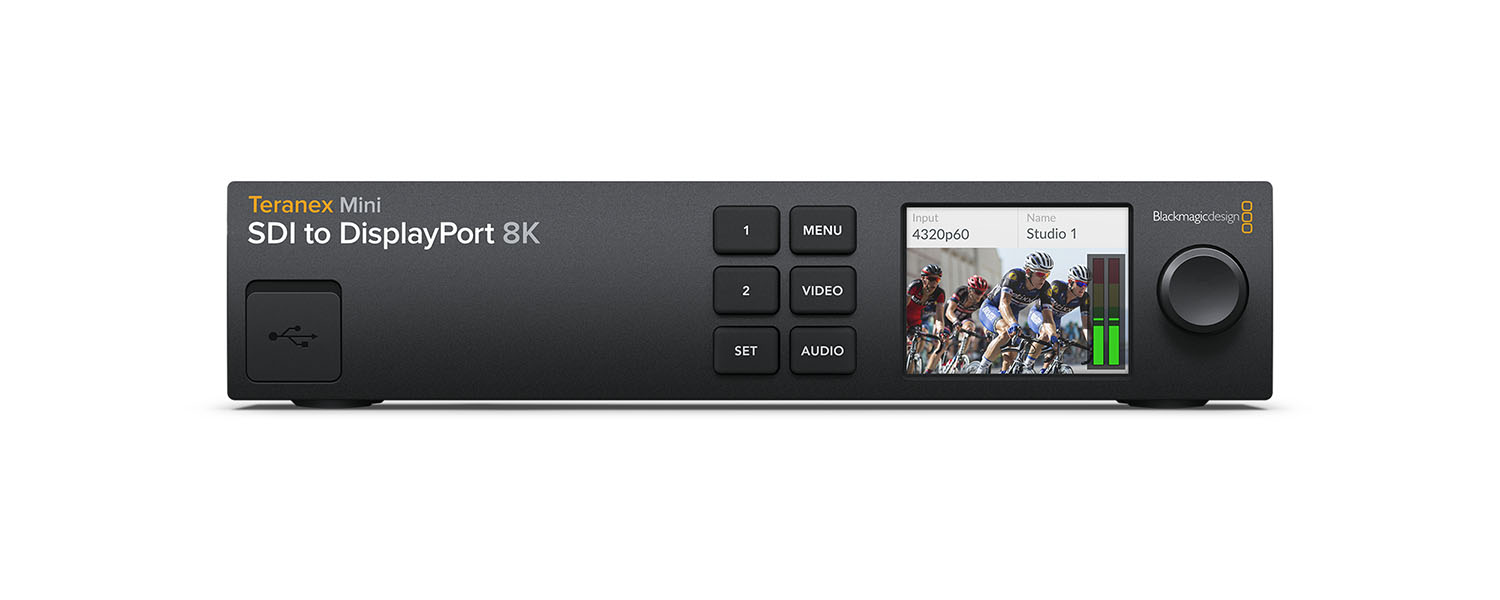

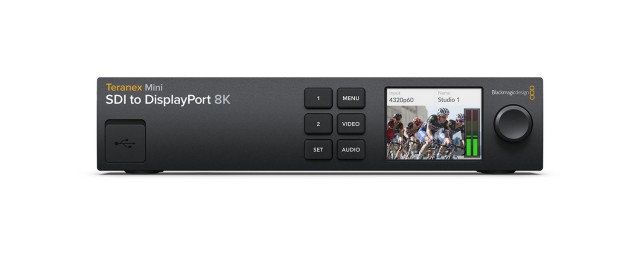

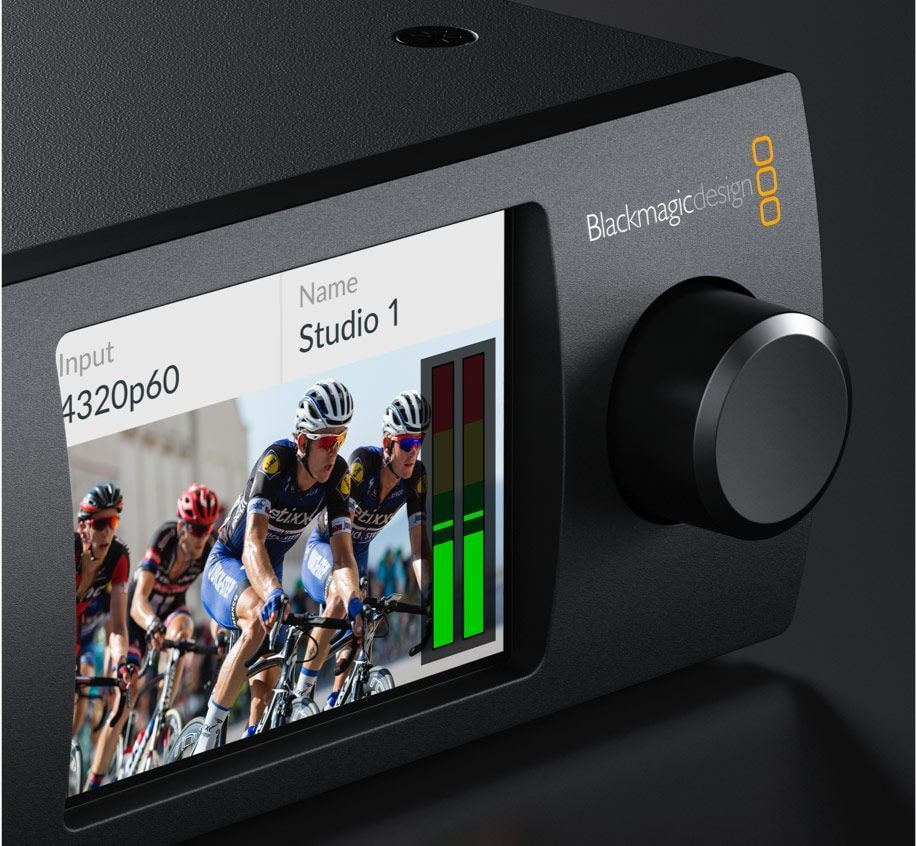

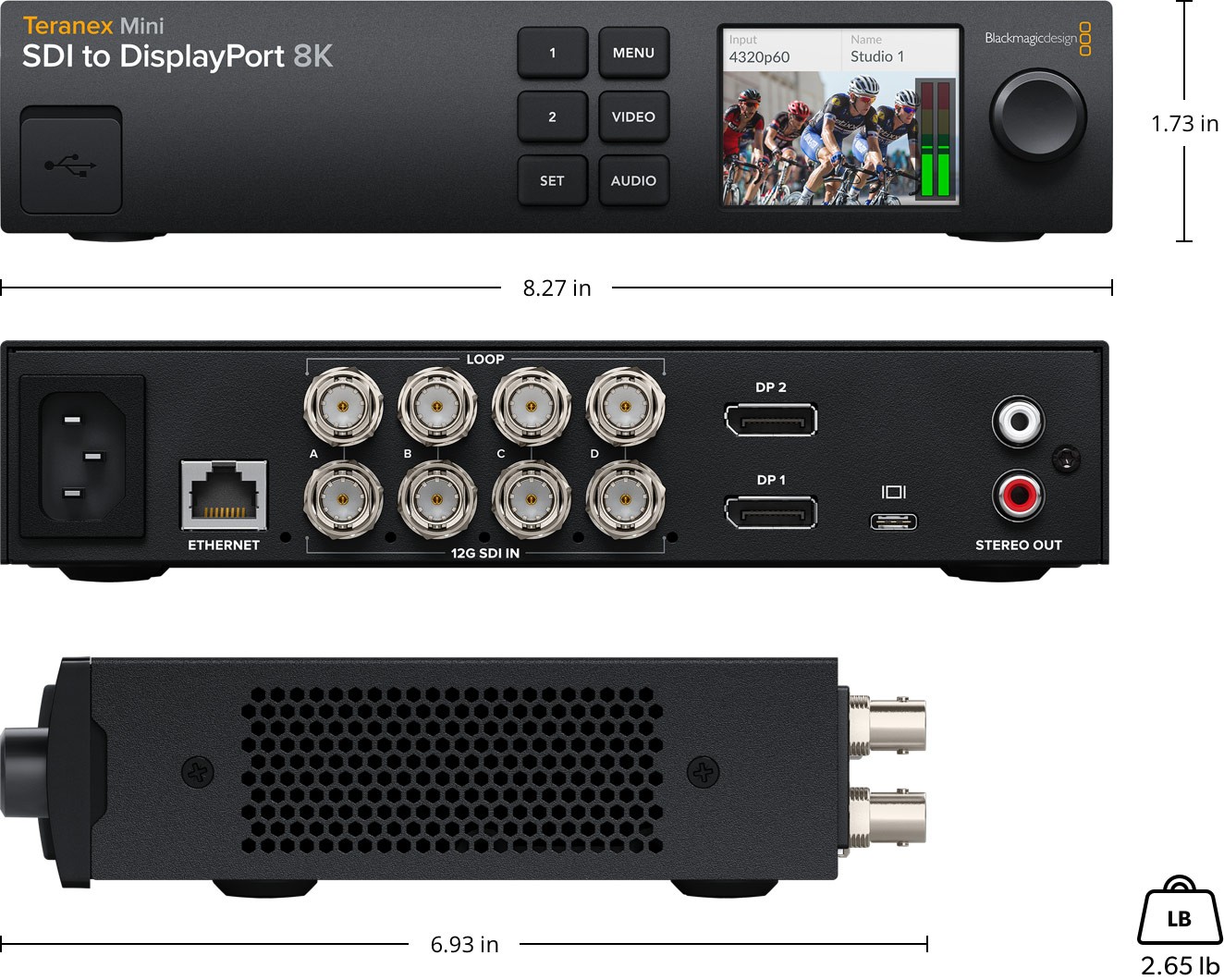

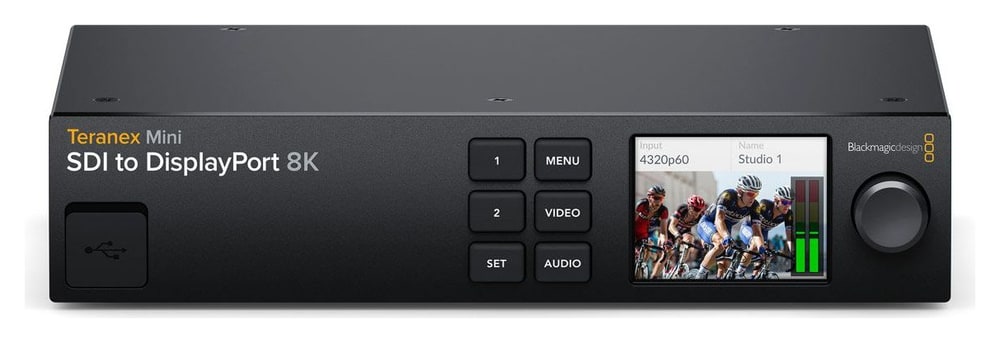

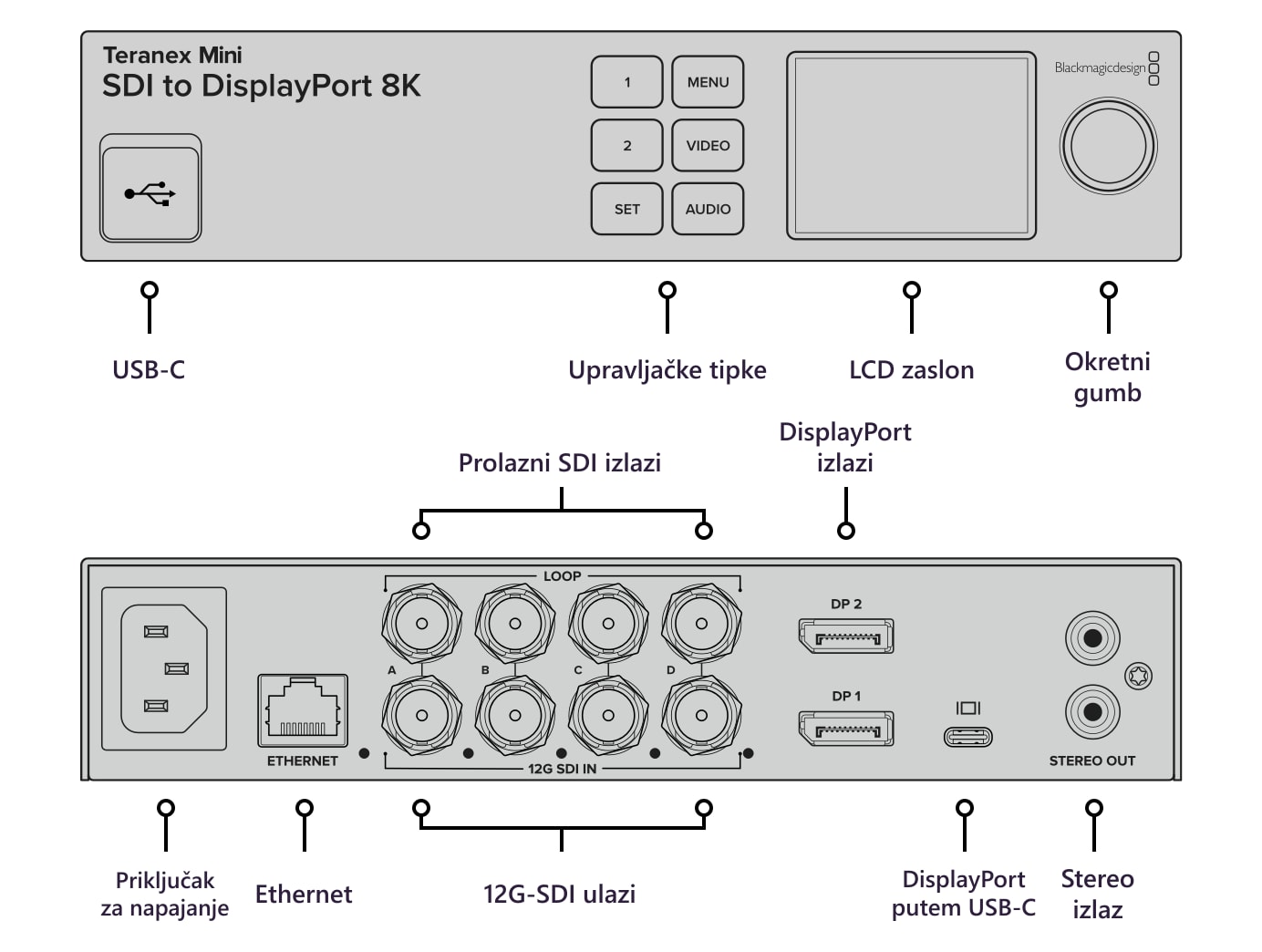

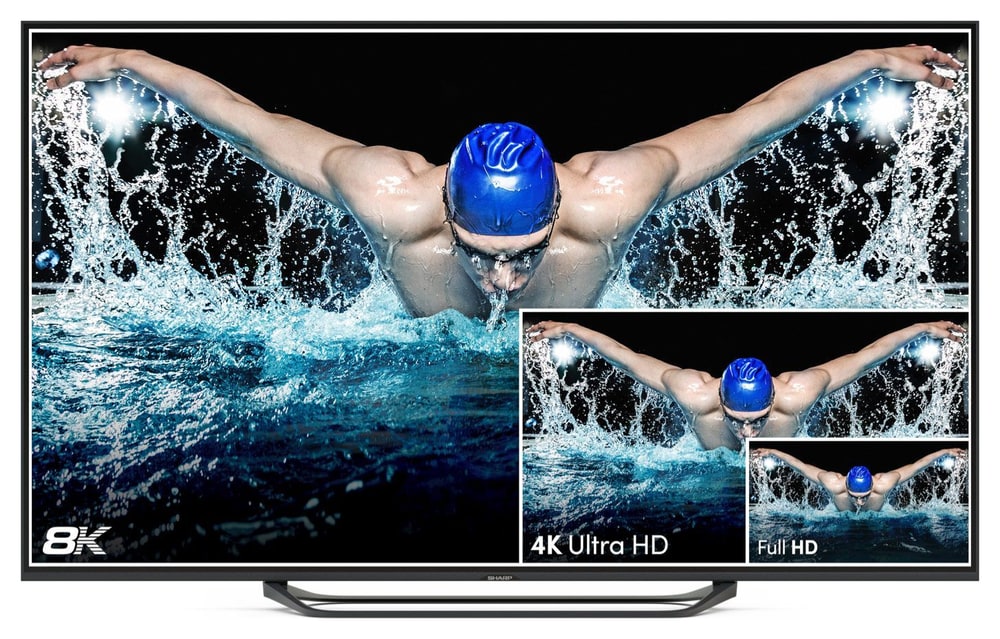

Prednja ploča sadrži kontrole i zaslon u boji za prikaz signala prisutnog na video ulazu, audio mjerače i indikator video formata. Stražnja ploča nudi Quad Link 12G-SDI sučelje kompatibilno sa HD, Ultra HD i 8K standardima. Tu su i dva DisplayPort konektora: jedan standardni, a drugi u stilu USB-C konektora za nove monitore, kao što je Pro Display XDR. Integrirana funkcija za promjenu video rezolucije jamči prisutnost ispravnog video signala za monitor spojen na DisplayPort sučelje.

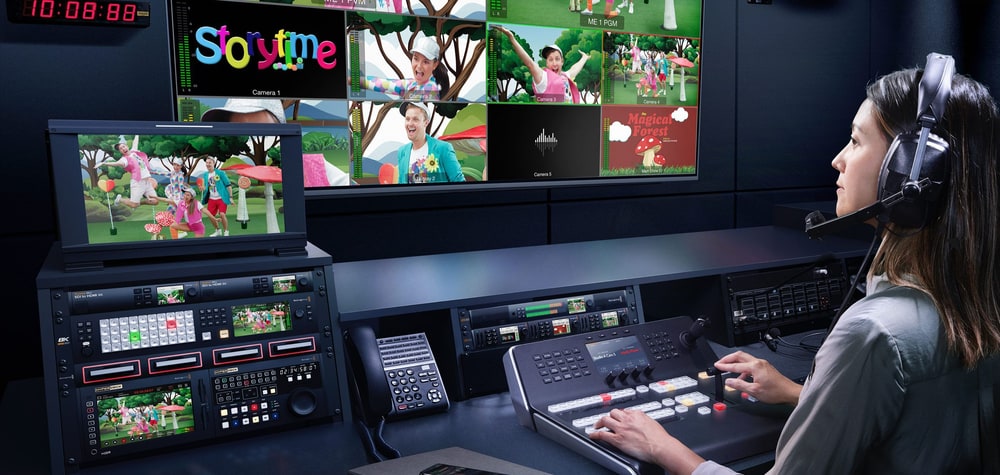

Pregled HDR SDI signala na kompatibilnim DisplayPort monitorima omogućen je podrškom za PQ i Hybrid Log Gamma (HLG) formate prema standardima ST2108-1, ST2084 i ST425. ST425 definira dva nova bita u identifikatoru VPID koji specificiraju karakteristike prijenosa SDR, HLG ili PQ. Standard ST2108-1 specificira metodu za prijenos statičkih ili dinamičkih HDR metapodataka preko SDI. Također postoji podrška za ST2082-10 za 12G-SDI i ST425 za 3G-SDI izvore. Podržani su Rec.2020 i Rec.709 prostori boja i 100% DCI-P3 prostora.

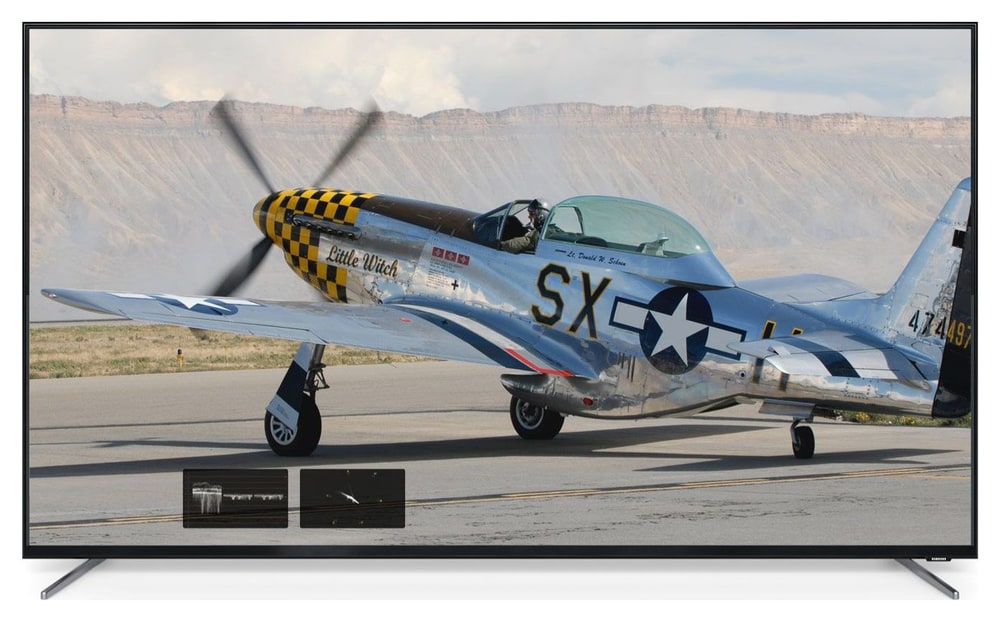

Kako bi se ocijenila kompatibilnost slike sa standardima emitiranja, moguće je prikazati dva neovisna mjerna instrumenta u načinu stapanja sa slikom. Korisnici mogu mijenjati svoj položaj, veličinu i stupanj transparentnosti te birati između funkcija prikaza valnog oblika, vektorskopa i RGB/YUV komponenti, koje se mogu koristiti za provjeru korekcija boja i kompatibilnosti snimke sa standardima emitiranja. Tu je i prikaz histograma za provjeru distribucije razina svjetline i pretjeranog ili premalog izgaranja.

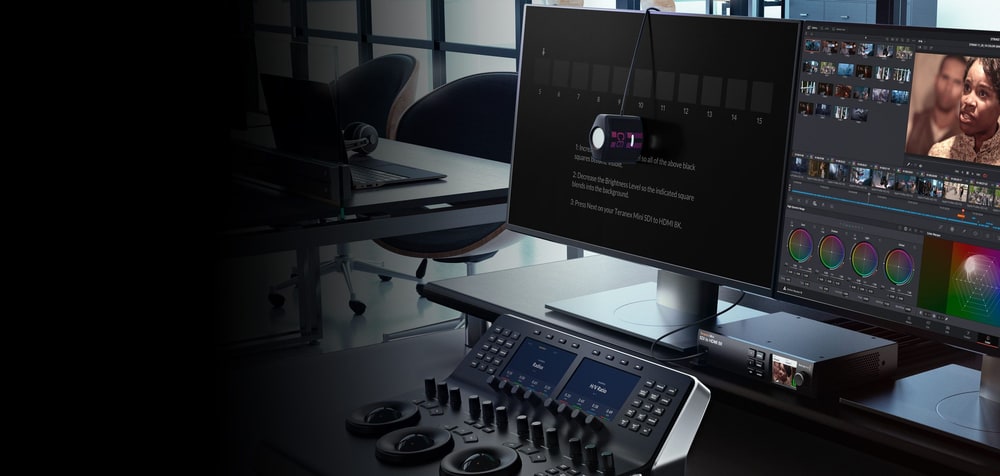

Teranex Mini SDI to DisplayPort 8K HDR nudi 3D LUT korekcije u 33 točke, a moguće je i kalibrirati povezane zaslone pomoću kalibracijskih sondi trećih strana spojenih na USB sučelje. Pretvarač će analizirati i automatski stvoriti 3D LUT podatke kako bi suzbio nedosljedan prikaz boja na različitim monitorima. Moguće je uvesti dvije neovisne 3D LUT tablice s mogućnošću prebacivanja s prednje ploče. Podržane USB kalibracijske sonde uključuju SpectraCal C6, X-Rite i1 Display Pro i Klein K10-A.

Prolazni Quad-Link 12G-SDI ulaz podržava sve uobičajene video standarde uključujući. 50p, 59,94p do 60p pri 720p. Isprepletene 1080i HD rezolucije uključuju 50i, 59.94i i 60i, sa 1080p, 1080PsF i 2160p standardima koji podržavaju sve brzine kadrova od 23,98 do 60 fps. Filmski 2K i 4K DCI standardi podržani su pri brzini kadrova od 23,98p – 60p, 8K načini rada uključuju 4320p23,98, 24, 25, 29,97, 50 i 59,94. Konverter također automatski pretvara između 2SI i Square Division modova i podržava i Level A i Level B modove za 3G-SDI sučelje i YUV ili RGB modele boja za SDI.

Zahvaljujući gumenim nožicama, odašiljač se može postaviti, primjerice, na radne stolove, opcijski Teranex Mini Rack Shelf okvir omogućuje montažu u ormariće s instrumentima.
