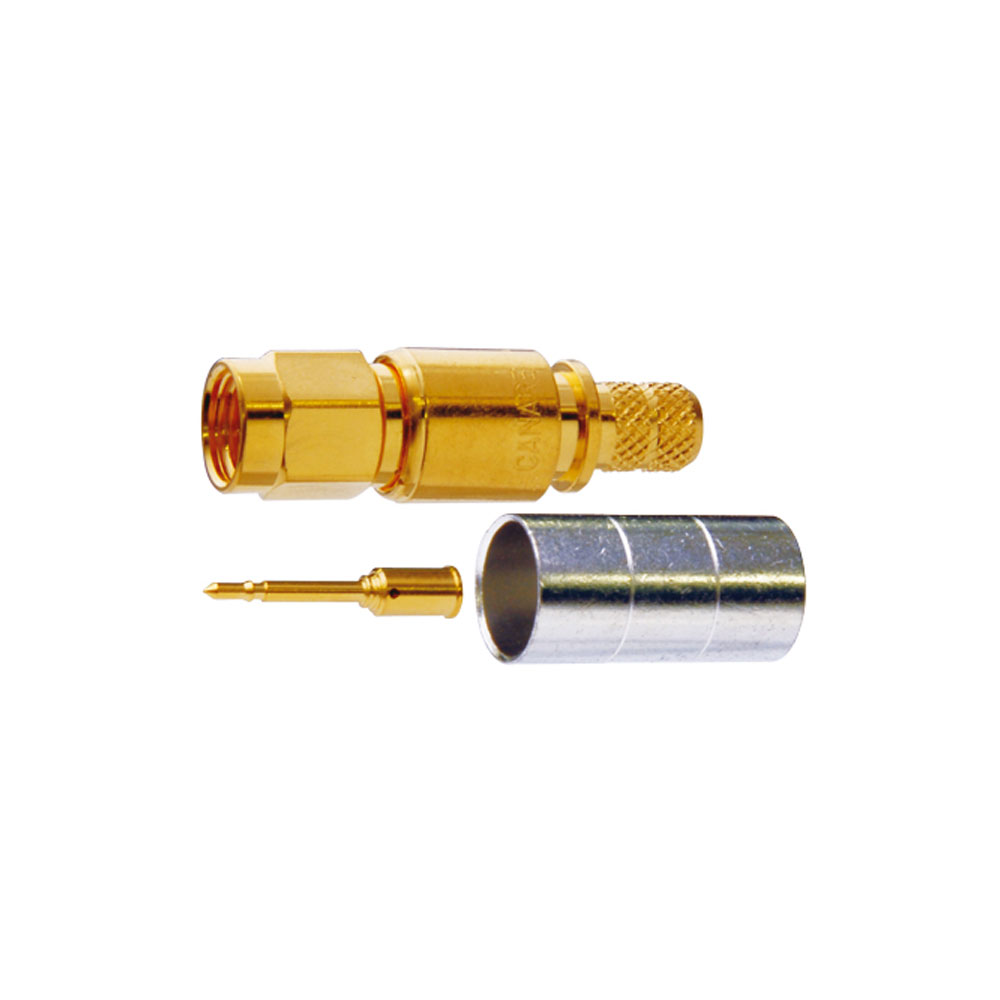

Canary SMAP-C31A

Crimp konektor SMA 50Ohm za telekomunikacijsku opremu i mjerne instrumente.

Ključne značajke i prednosti

• VSWR 1,1 ili manje do 2 GHz, 1,2 ili manje do 4 GHz.
• Canare crimp dizajn osigurava brzu i pouzdanu instalaciju

Omjer stojnog vala (VSWR) i povratni gubitak
Završetak prijemnog kraja koaksijalnog kabela ograničene duljine s vrijednošću otpora koja nije jednaka njegovoj karakterističnoj impedanciji stvara reflektirani val koji putuje natrag niz kabel do odašiljačkog kraja. Rezultat je interferencija između vala koji se širi i povratnog vala, što rezultira stojnim valom koji uzrokuje fluktuaciju razine napona. Stupanj do kojeg otpor završetka odgovara karakterističnoj impedanciji označen je standardnim VSWR-om, ili omjerom stojnog vala napona, prikazanim na slici 1. Ruku pod ruku s omjerom VSWR-a nalazi se faktor povratnog gubitka, koji mjeri veličinu reflektiranog valna struja u odnosu na struju putujućeg vala. (Pogledajte sliku 2)

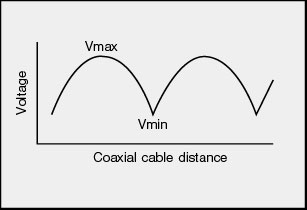

Div. 1 Raspodjela napona na koaksijalnom kabelu

Div. 2 Tablica pretvorbe VSWR u povratni gubitak
