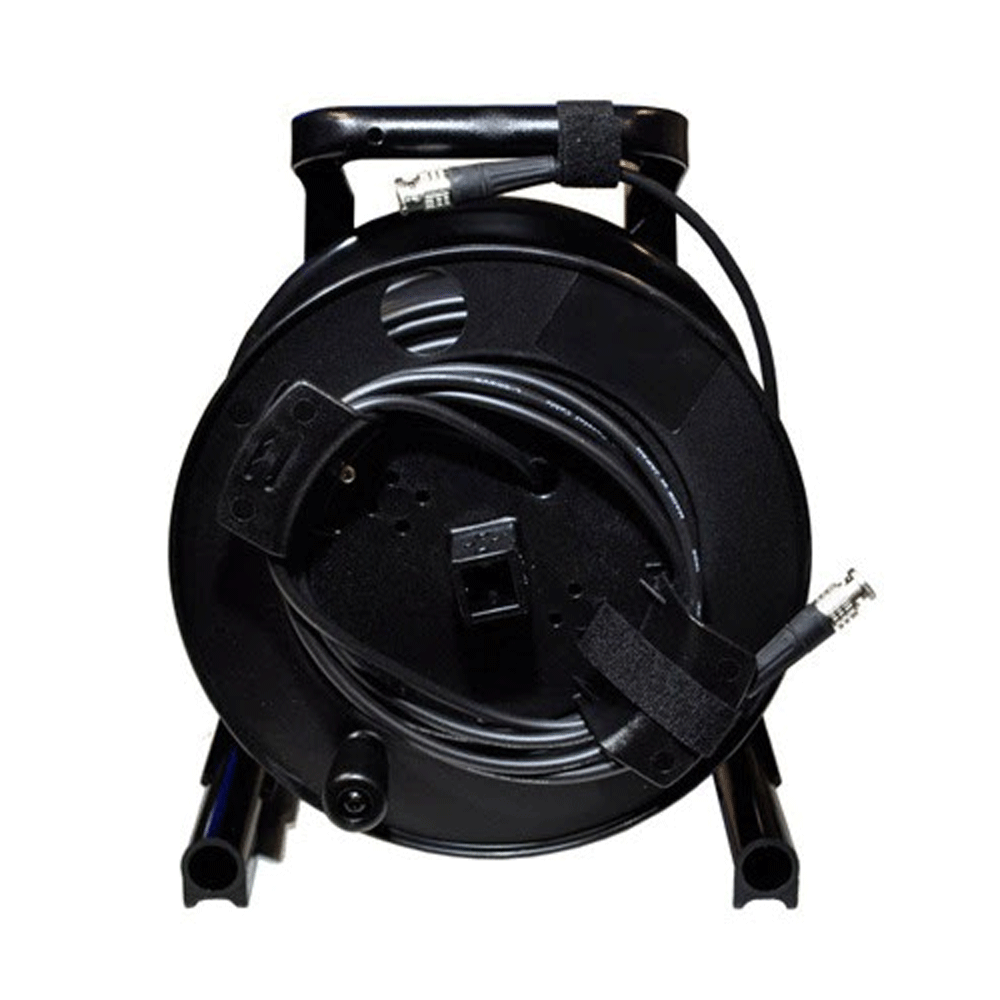

Infinitek 6G/3G/HD-SDI na bubnju s držačem kabela od 50m

  • Novost
SKU: I-45W-M/M-BLK-50-3R

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) je "Low Loss" fleksibilan i izdržljiv HD/SD-SDI koaksijalni kabel od 75 ohma, vanjskog promjera 7,2 mm s BNC (M) krajevima namotanim na SCHILL bubanj. Kabeli dužine 30-40 m namotavaju se na bubanj Schil GT 235.RM, kablovi dužine 50-80 m se namotavaju na veći bubanj Schil GT 310.RM…

Više informacija

308 € s PDV-om 246.4 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
na upit
SKU:
I-45W-M/M-BLK-50-3R
Dodaj za usporedbu Povijest cijena
Opis proizvoda

Opis proizvoda

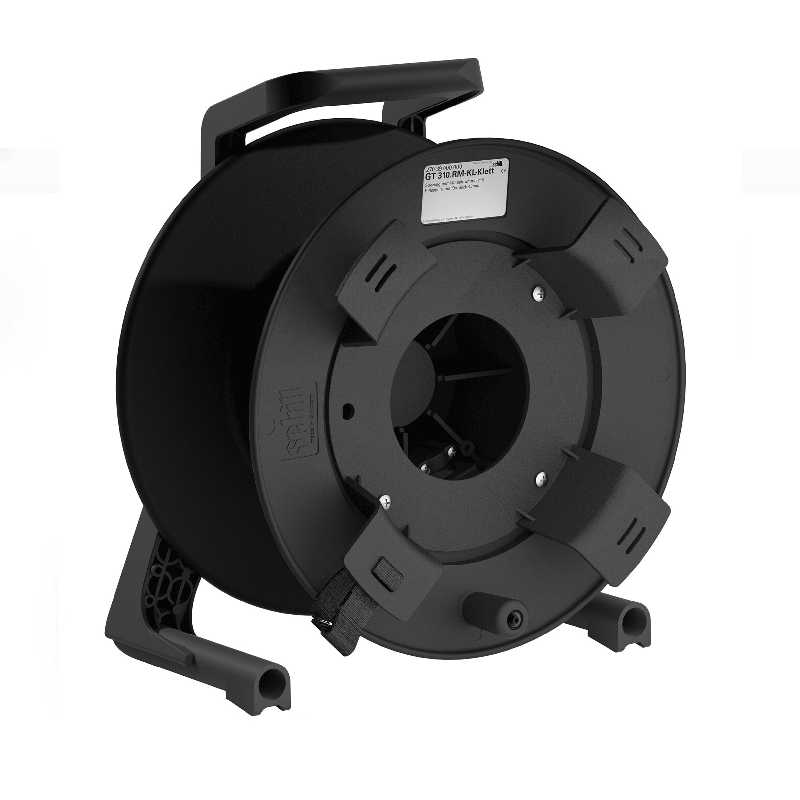

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) je "Low Loss" fleksibilan i izdržljiv HD/SD-SDI koaksijalni kabel od 75 ohma, vanjskog promjera 7,2 mm s BNC (M) krajevima namotanim na SCHILL bubanj. Kabeli dužine 30-40 m namotavaju se na bubanj Schil GT 235.RM, kablovi dužine 50-80 m se namotavaju na veći bubanj Schil GT 310.RM

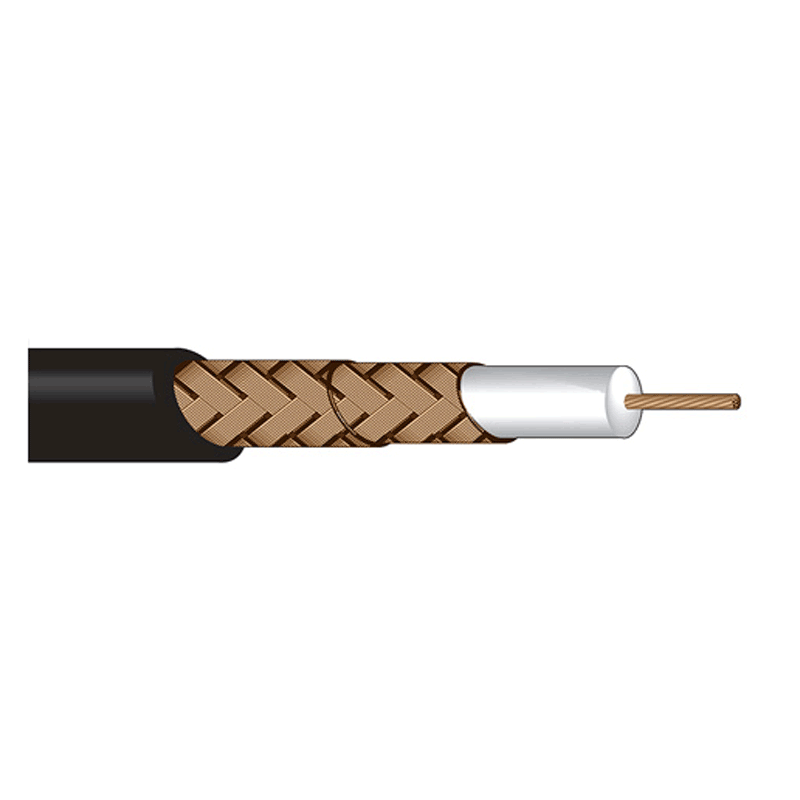

Zbog svoje velike fleksibilnosti, idealan je za mobilnu HD upotrebu s izvrsnom otpornošću na opetovano savijanje. Kabel ima užetni središnji vodič i "High-density" dvostruki pleteni oklop s visokom gustoćom i debelom pjenastom izolacijom.

Duljina u (m) 405 m 322 m 280 m 225 m 87 m 90 m
Brzina prijenosa 177 Mb/s 270 Mb/s 360 Mb/s 540 Mb/s 1,5 Gb/s 3,0 Gb/s
Tehnički podaci ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M SMPTE ST-292 SMPTE ST-424
Uporaba Kompozitni PAL 525/625 (4:3) 525/625 (16:9) 525/625 (4:3) p60 SDI HD-SDI 1080i HD-SDI 1080p

Značajke kabela Canare L-4.5CHWS:

  • u skladu sa specifikacijom SMPTE 424M & 292M
  • HDTV
  • HD/SD-SDI video
  • PAL & NTSC analogni video
  • Satelitske aplikacije
  • TELCO
  • Oprema za testiranje

Parametri kabela Canare L-4.5CHWS:

  • Standardno proizvedene duljine: 100/200m
  • Promjer školjke (ukupni promjer) u mm: 7,2
  • Težina kabela u kg/100m: 6,6
  • Centralni vodič - broj i promjer žica u mm: 7/0,34
  • Ukupni promjer središnjeg vodiča u mm: 1,02
  • Pjenasti dielektrik - promjer u mm: 4,57
  • Otpor središnjeg vodiča u Ω/100m: 3.3
  • Otpor vanjskog vodiča u Ω/100m: 0,8
  • Raspon temperature: -30°C ~ +60°C
  • Statički kapacitet u pF/m: 53
  • Prigušenje u dB/100m na 750MHz: 22,8


Značajke BCP-B45HW konektora:

  • Originalni dizajn od 75 ohma sa steznom iglom i utičnicom
  • Visoke performanse 1,1 ili manje VSWR (omjer stojećeg napona) do 3GHz.
  • Izduženo tijelo za bolje rukovanje
  • Oznaka položaja na tijelu omogućuje jednostavnu provjeru konektora.
  • Izvrsno zadržavanje kabela
  • Pozlaćena središnja igla
  • Tijelo konektora je "die-cast" - čime se postiže niža cijena uz visoke performanse
  • Jednostavna montaža pomoću Canare alata za stezanje


Parametri konektora BCP-B45HW:

  • Izolacijski otpor pri 500V DC u Ω: >1000M
  • Nazivni napon za 1 min: 1500 V AC (rms)
  • Centralni kontaktni otpor: <6m ohm
  • Otpor vanjskog kontakta: <3m ohm
  • Impedancija u Ω: 75
  • Tijelo konektora - materijal/površina: mesing / nikal
  • Središnji kontakt - materijal/površina: Berilij bakar / Zlato
  • Prirubnica - materijal/površina: lijevani AL / nikal
  • Dielektrik - materijal: PTFE politetrafluoretilen
Parametri

Parametri

Proizvođač: Infinitek
Kategorija: SDI kablovi

Main parameters

Cable typeSDI
Length50m
VersionFleksibilno
Connector typeBNC - BNC
Male / FemaleMuško – Muško
Cable diameter7,2 mm
ColourCrno
Connector shapeDirektno
Impedance75 Ohma

Other parameters

OtherNa bubnju
Other4K/UHD
