Kontrolna površina ACME vMix

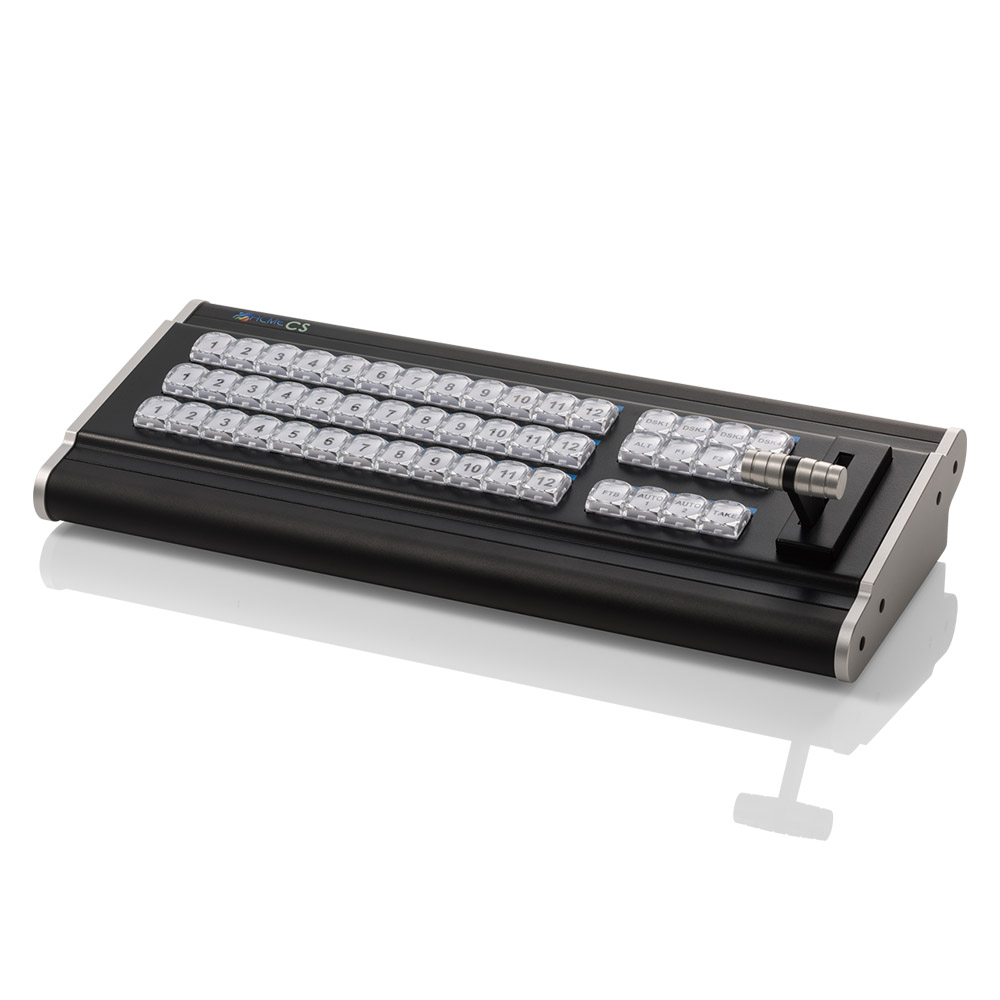

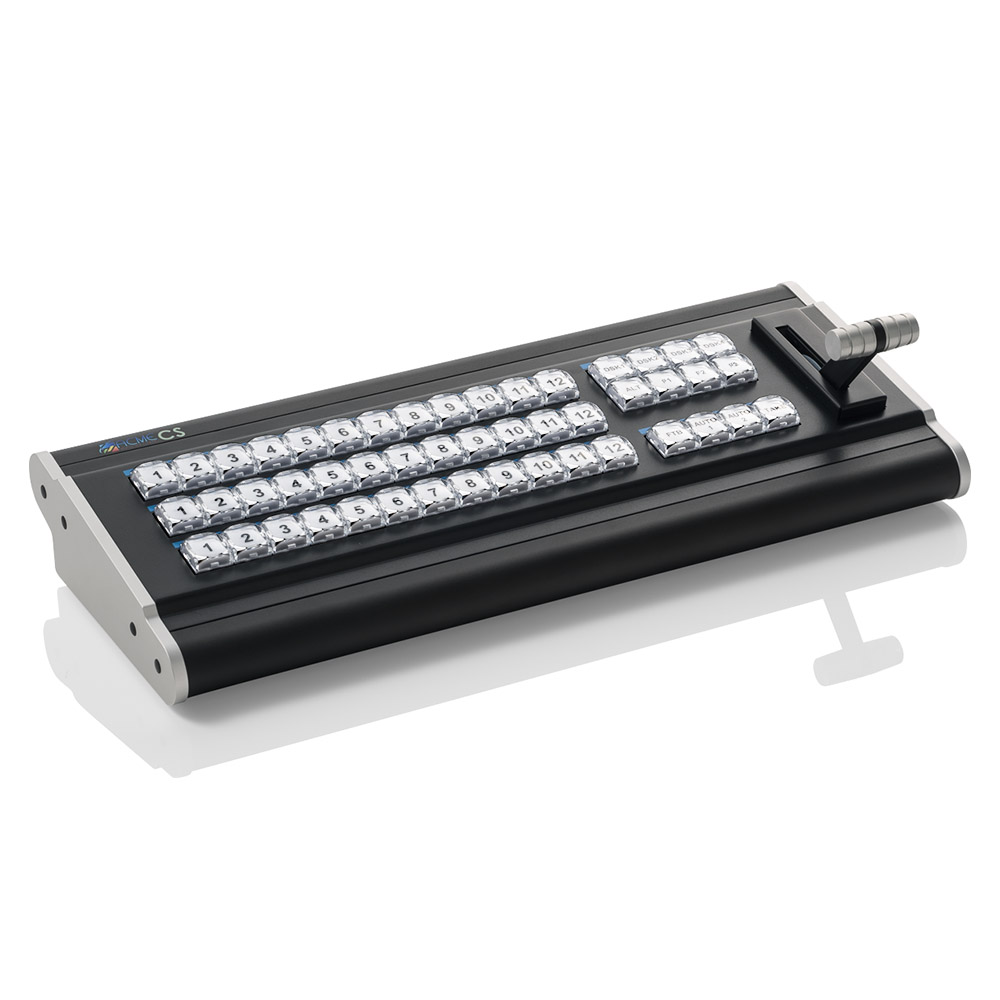

Upravljačka ploča za vMix režiju iz ACME Video Solutions. Povezuje se/napaja preko USB sučelja (zahtijeva instalaciju upravljačkih programa) i nudi visokokvalitetne tipke s pozadinskim osvjetljenjem (crvena, zelena, žuta LED) za prebacivanje signala, DSK, skretnice i funkcije koje postavlja korisnik, kao i profesionalni T -Šipka i robusna izvedba (dimenzije 39x17x7 cm, težina 4,8 kg).

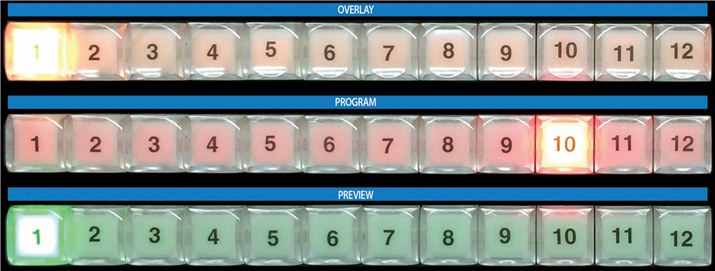

Preklopna sabirnica (gornji red)

U vMixu se grafika postavljena na druge resurse naziva sabirnica preklapanja. Oni su također poznati kao Down Stream Keyers (DSK) jer se grafika obično "prebacuje" preko videa uživo nakon primjene bilo kakvih uzlaznih efekata. Gumbi DSK na upravljačkoj ploči odgovaraju brojevima od 1 do 4 ispod svakog ulaza u aplikaciji vMix.

1. Odaberite preklapajući kanal koji želite koristiti. Primjer: Ako želite preklopiti ulaz na kanal 1, pritisnite tipku DSK1. Sada će zasvijetliti kao znak da je kanal preklapanja 1 na prvih 12 ulaza spreman za upotrebu.
2. Pritisnite željeni unos koji želite prekriti. Primjer: Ako imate donji treći naslov na ulazu 6, pritisnite gumb 6 na retku Overlay. Gumb 6 će tada zasvijetliti kako bi označio da je ulaz 6 prekriven kanalom 1 odabranog ulaza.
3. Kako biste vidjeli koji su ulazi trenutno aktivni na svakom kanalu preklapanja, možete kružiti kroz 4 gumba DSK. Ako kanal preklapanja ima aktivan ulaz, odgovarajući ulaz će svijetliti.

Programska sabirnica (srednji red)

Pritisnite ulazni broj u retku Program koji želite dodijeliti programu ili izlazu
Ovo prekida ulaz bez ikakvih prijelaza ili ga prenosi izravno na izlaz
Pregled autobusa (Donja crta)

Pritisnite broj unosa u retku Pregleda koji želite dodijeliti Pregledu.

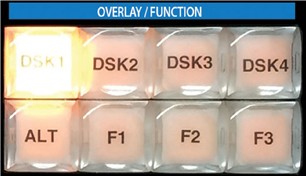

Funkcijske tipke (F1, F2, F3)

1. Za programiranje funkcijskih tipki, otvorite prozor postavki vMixa i kliknite karticu Hotkeys.
2. Pritisnite gumb Dodaj i otvorit će se novi prozor s padajućim izbornicima koji prikazuju primjenjive tipke i dostupne vMix prečace.
3. Pritisnite padajući izbornik Tipke i idite na SurfaceF1, SurfaceF2, SurfaceF3. One odgovaraju tipkama F1, F2 i F3 na upravljačkoj ploči.
4. Odaberite željenu funkciju. Primjer: Ako želite gumb za početak snimanja, odaberite Pokreni snimanje.
5. Pritisnite gumb U redu i odabrani funkcijski gumb sada je spreman za korištenje.

tipka ALT

Tipka ALT može se držati pritisnutom zajedno s drugim tipkama za promjenu njihove funkcije.

To će omogućiti dodavanje poboljšanja u budućim ažuriranjima vMixa.

Trenutno radi na sljedeći način:

1. Ako držite ALT dok pritiskate gumb trake za pregled, pokrenut će se reprodukcija tog unosa ako se radi o videoisječku.
2. Držanjem pritisnute tipke ALT dok pritiskate jedan od gumba retka Prekrivanja uključuje se to preklapanje u prozoru Pretpregled umjesto izravnog prebacivanja na Program/Izlaz. Pri sljedećem prijelazu automatski se aktivira sloj pregleda preko programa/izlaza.

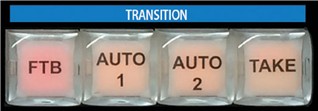

Gumbi za prijelaz

U prebacivanju uživo, prijelaz s jedne kamere ili isječka na drugi naziva se prijelaz. Kontrolna površina vMix ima tri vrste prijelaza koji odgovaraju gumbima prijelaza u aplikaciji vMix.

1. Za težak prijelaz između dva ulaza, pritisnite gumb "Take".
2. Ako želite koristiti stilizirani prijelaz, kao što je brisanje, stapanje ili zumiranje, postoje prilagodljivi prijelazi koji se nalaze na vrhu vMix sučelja. "Auto 1" i "Auto 2" odgovaraju prva dva prijelaza pod Cut. Promjena ovih vrsta prijelaza u prozoru vMix također mijenja prijelaz za gumbe.
3. Pritisnite gumb "FTB" za promjenu izlaza uživo u crni ekran. (Blijeđenje u crno)
