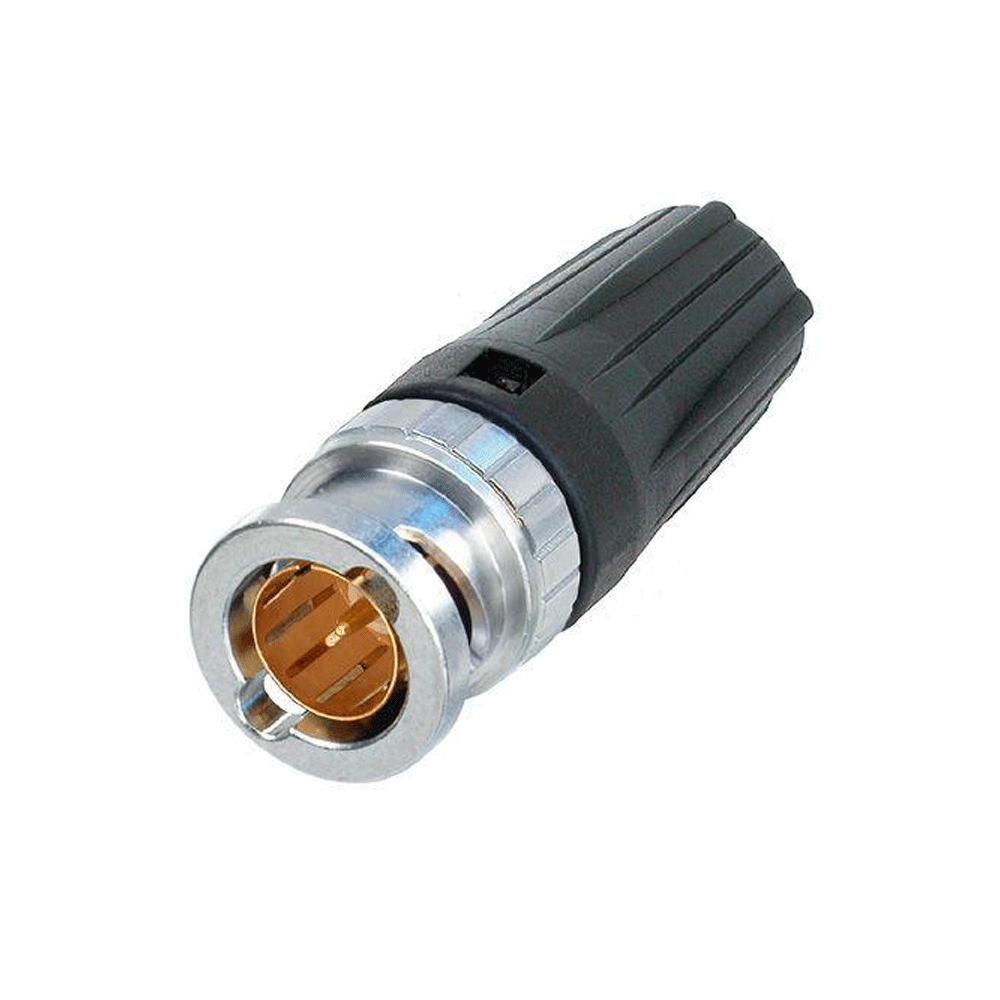

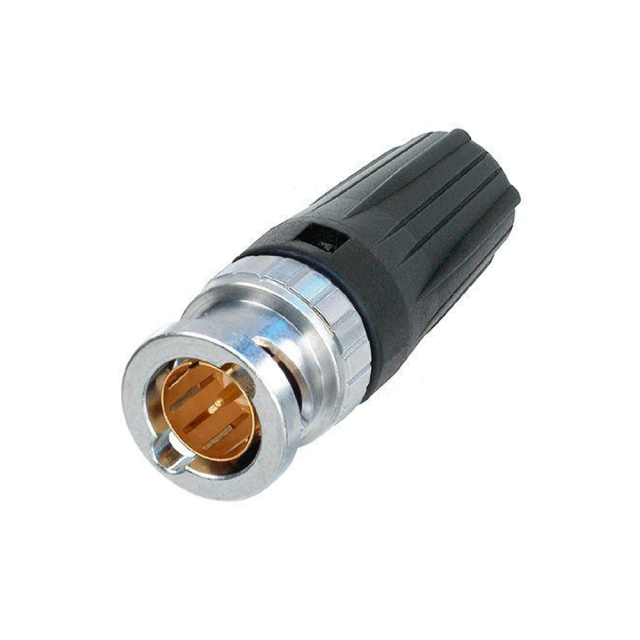

Neutrik NBNC75BTU11 stražnjiTWIST HD BNC konektor

Neutrik NBNC75BTU11 "rearTWIST" HD BNC 75 Ω konektor

Neutrik NBNC75BTU11 "rearTWIST" HD BNC 75 Ω konektor je savršen izbor za HD aplikacije.
Patentirani "rearTWIST" poklopac proizvodi se u nekoliko verzija boja i istovremeno jamči jednostavan pristup aplikacijama s visokom gustoćom kabliranja.

Pogodno za kablove:

Belden 1694A (ANH), Bryant BD SD11, Canare L-4.5CHD, Canare L-4.5CHWS, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77

Značajke i prednosti:

• "rearTWIST" princip zaključavanja/otključavanja konektora pomoću lako dostupnog poklopca kabela (Patent DE 100 48507)
• Idealan za udubljene pregrade gdje je kompliciran pristup metalnoj glavi tijela konektora. Ove konektore okrećete na leđima.
• Prava verzija od 75 Ω zadovoljava stroge zahtjeve HDTV-a.
• Prednja površina sprječava naginjanje konektora u stranu i time štiti kontakt od deformacije. Zajamčeni radni vijek od najmanje 1000 ciklusa spajanja!
• Izvrsna zaštita kabela
• Švicarski precizno obrađeni mjedeni dijelovi za izvrsnu izdržljivost.
• Mogućnost narudžbe čepova u boji izrađenih u deset standardnih boja, kliješta za krimpanje i čeljusti.

Naziv: NBNC75BTU11

• Tip konektora: BNC 75 Ω
• Verzija: muško
• Otpor kontakta: ≤ 3 mΩ
• Otpor kontakta: ≤ 2 mΩ
• Impedancija: 75 Ω
• Izolacijski otpor: > 5 GΩ
• Nazivni napon: <50V
• VSWR:
  ≤1,050/>32 dB do 1 GHz
  ≤1,065/>30 dB do 2 GHz
  ≤1.100/>26 dB do 3 Ghz


• Promjer kabela: 7,3 mm
• Sila stezanja kabela: > 30 N (središte)
• Veličina: 7.36 Hex crimp (zaštitni prsten) acc. MIL22520/5-41(A)
• Veličina (pin): 1.6 square crimp (pin) acc. IEC 60803 (oznaka matrice 2)
• Sila potrebna za spajanje konektora: < 25 N
• Životni vijek: > 1000 ciklusa spajanja
• Mehanizam za zaključavanje: bajonet
• Pričvršćivanje kabela: stezanje
• Kontakt: mesing (CuZn35Pb2), 0,2 µm AuCo (središte)
• Umetak: PTFE
• Tijelo: mesing (CuZn39Pb3)
• Završna obrada tijela: Optalloy®
• Raspon temperature: -30 °C do +85 °C
