Neutrik NC4FRX

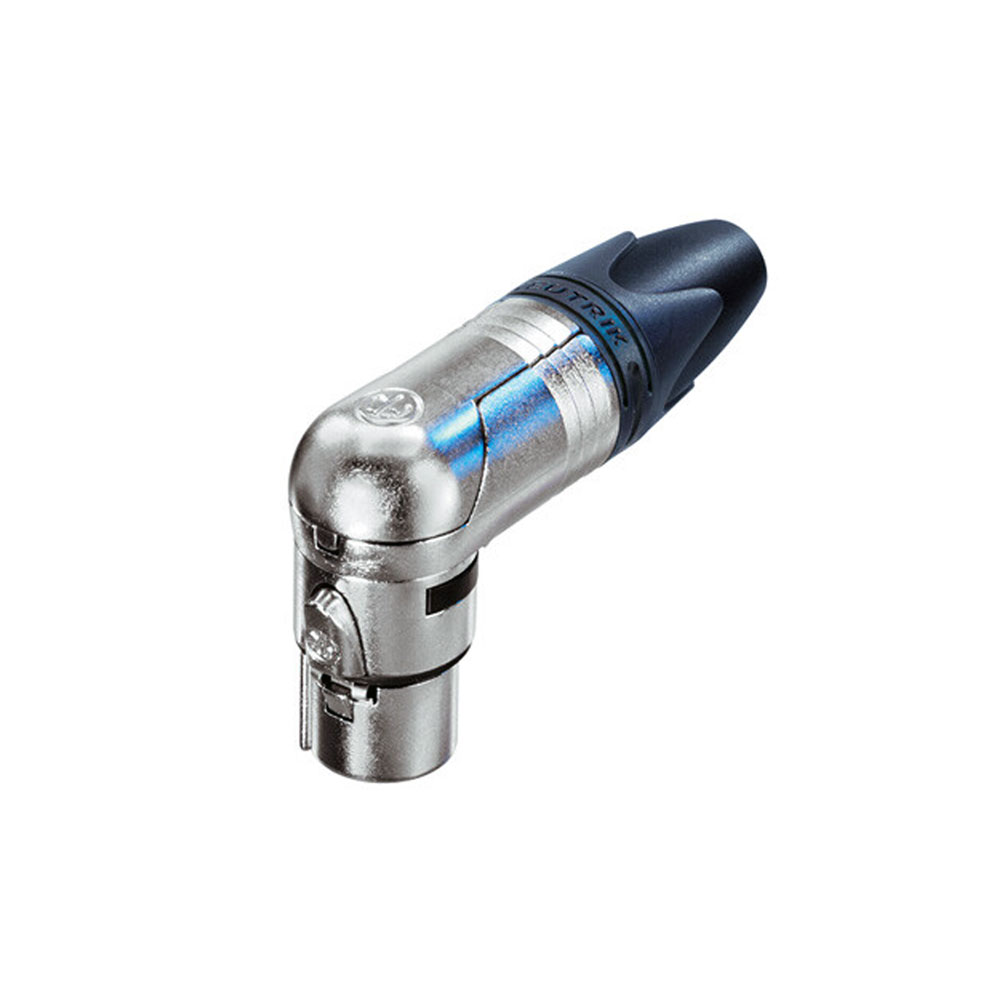

Neutrik NC4FRX - 4-polni ženski kabelski konektor pod pravim kutom, kućište od nikla, srebrni kontakti

Serija RX je verzija XX serije kabelskih konektora pod pravim kutom. Nasljednik serije RC nudi nekoliko novih značajki koje ga čine pouzdanijim, lakšim za sastavljanje i poboljšavaju cjelovitost kontakata kao i rasterećenje kabela.

Značajke i prednosti

• Ekstra tanak konektor pod pravim kutom
• 5 odabira položaja izlaza kabela
• Jedinstveni kavezni dizajn ženskog kontakta za mali kontaktni otpor i visoku cjelovitost
• Ženski kontakt sadrži barijeru za lemljenje kako bi se spriječilo ulazak lema u područje spajanja kontakta
• Ženski konektor s poboljšanim čvrstim metalnim zasunom koji je veći i lakši za rukovanje
• Dodatni kontakti uzemljene opruge za bolji kontinuitet uzemljenja školjke
• Poboljšano rasterećenje stezne glave osigurava veću silu izvlačenja i čini sastavljanje lakšim i bržim
• Prtljažnik s poliuretanskom uvodnicom pruža visoku zaštitu od naprezanja savijanja kabela
• Obojeni prstenovi i čizme dostupni za kodiranje ili identifikaciju
• Elegantan i ergonomski dizajn - vrijedan i praktičan

Tehničke informacije

Proizvod
Naslov - NC4FRX
Vrsta priključka - XLR
Spol – ženski
Električni
Kapacitet između kontakata - ≤ 7 pF
Otpor kontakta - ≤ 3 mΩ
Dielektrična čvrstoća - 1,5 kVdc
Otpor izolacije - > 2 GΩ (početno)
Nazivna struja po kontaktu - 10 A
Nazivni napon - < 50 V
Mehanički
Kabel OD - 3,5 - 8,0 mm
Sila umetanja - ≤ 20 N
Sila povlačenja - ≤ 20 N
Životni vijek - > 1000 ciklusa parenja
Veličina žice - max. 1,5 mm²
Veličina žice - max. 16 AWG
Ožičenje - lemljenje kontakata
Uređaj za zaključavanje - zasun
Materijal
Čizma - poliuretan
Kontaktna oplata - 2 µm Ag
Kontakti - mesing (CuZn39Pb3)
Umetak - poliamid (PA66)
Element za zaključavanje - lijevani cink (ZnAl4Cu1) / Ck 67 (opruga)
Oklop - lijevani cink (ZnAl4Cu1)
Pokrivanje školjke - nikal
Rasterećenje naprezanja - poliacetal (POM)
Ekološki
Zapaljivost - UL 94 V-0
Sukladnost standardu - IEC 61076-2-103
Klasa zaštite - IP 40
Lemljivost - U skladu s IEC 68-2-20
Raspon temperature - -30 °C do +80 °C
