Skaarhoj ETH-GPI veza

Postavljanje I/O uređaja nikada nije bilo ovako fleksibilno. Povežite i kontrolirajte bilo što sa svojih svjetiljki, pokrenite ATEM rutine prebacivanja, upravljajte HyperDeckom, promijenite opsege na SmartScope Duo i usmjerite ulaze/izlaze na VideoHub. Definiranje parametara – pojedinačnih ili višestrukih – za ulaze/izlaze iznimno je brzo, zahvaljujući strukturi padajućeg izbornika u UniSketch OS-u. Povežite i kontrolirajte do 8 uređaja u isto vrijeme!

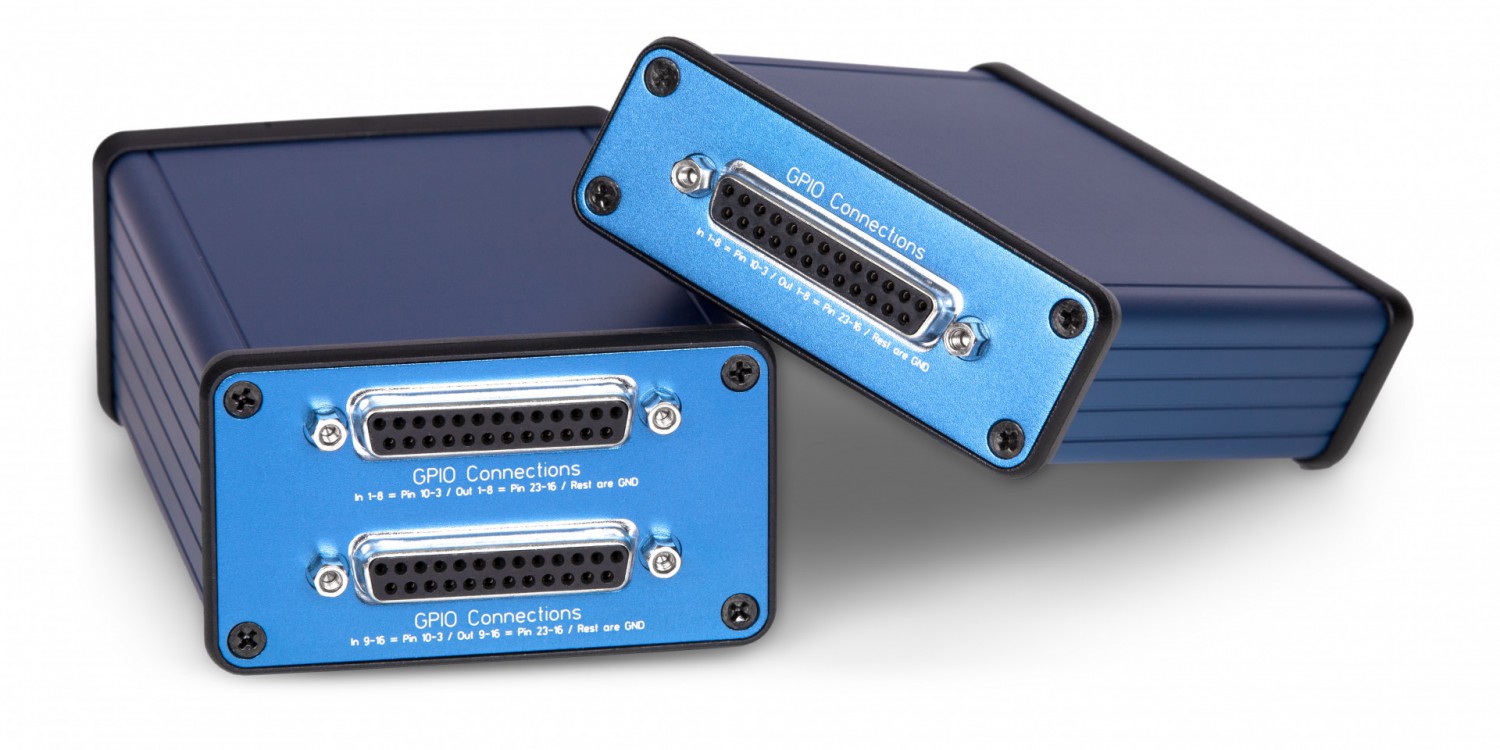

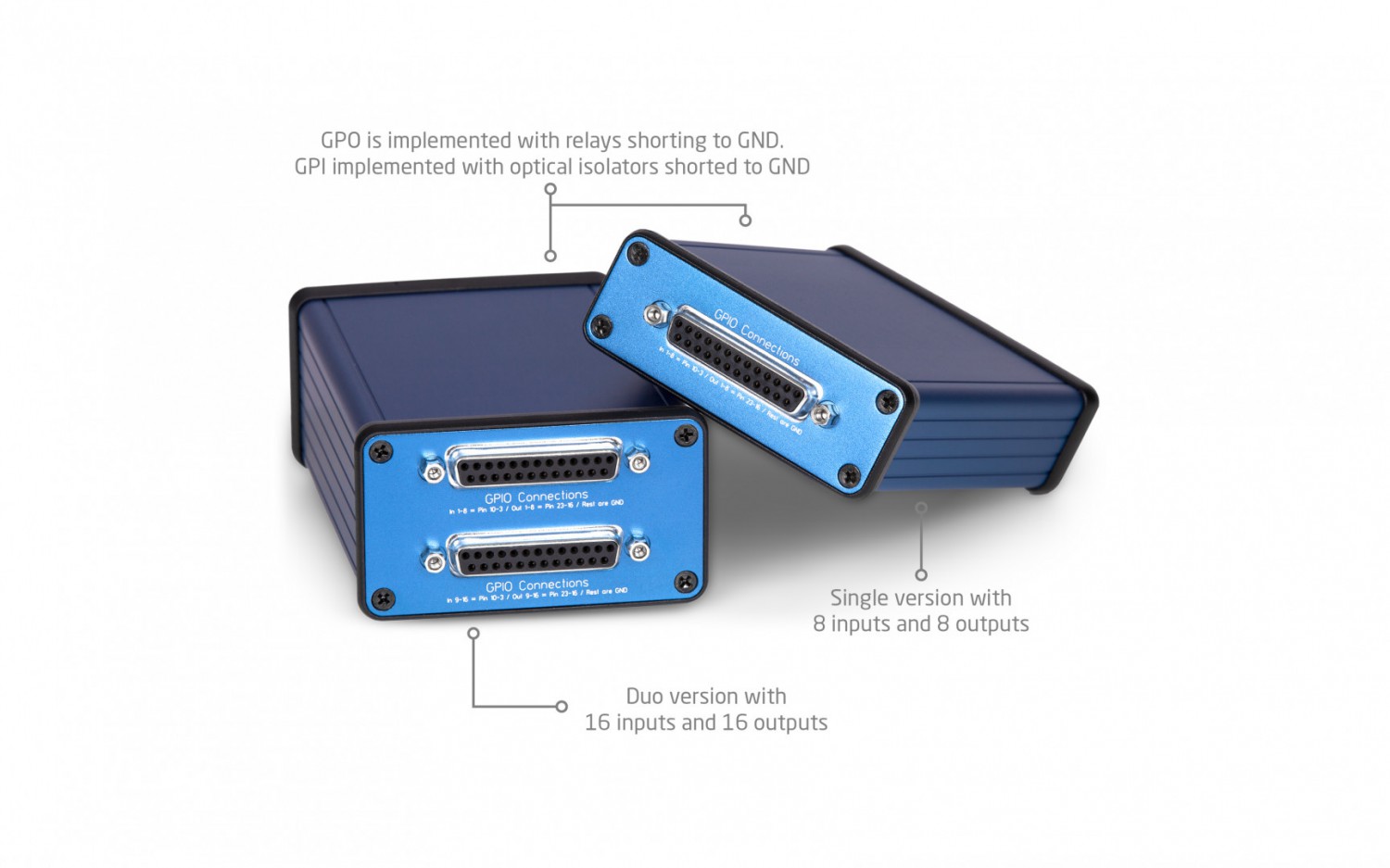

I/O kontroleri opće namjene nude 8/16 ulaza i 8/16 izlaza, svi električno odvojeni kvalitetnim relejima i optokaplerima. GPO je implementiran s kratkim spojem releja na GND. GPI implementiran s optičkim izolatorima kratko spojenim na GND.

Imajte na umu: SKAARHOJ kontroleri s GPI ulazima prihvaćaju otvorene kolektore i relejne izlaze (povučeni na GND). Zadani HD15 konektor na TriCaster TC1 ne daje izravan radni signal ETH-GPI Linku. Potrebno je pretvoriti potencijal od 5 V u GND.
