Skaarhoj GPI pokreće SDI Tally

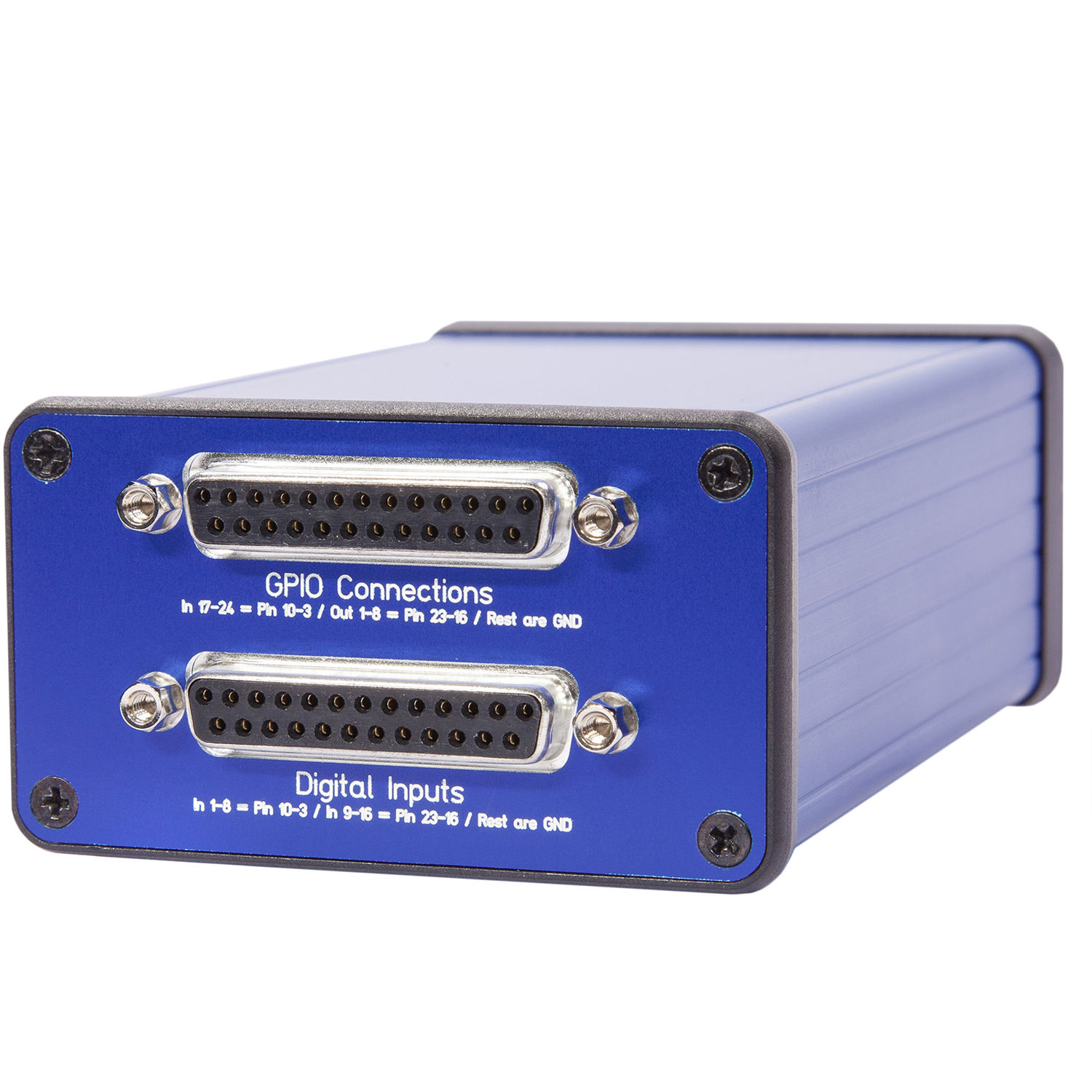

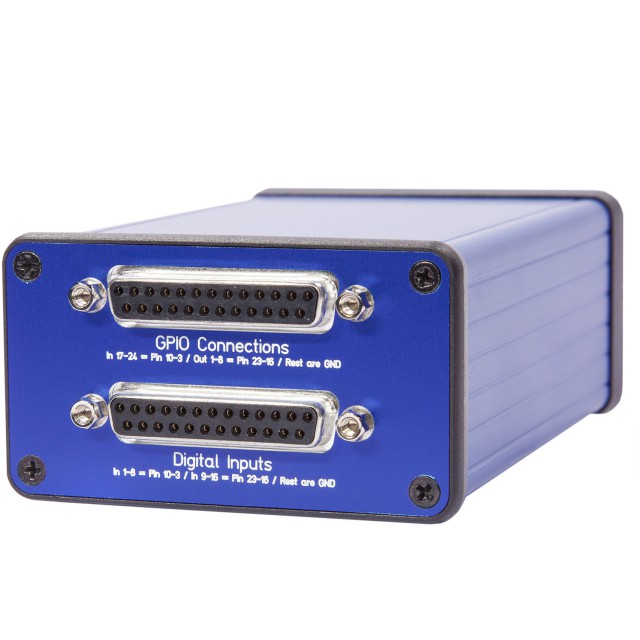

Iz tvornice, kutija je konfigurirana za upravljanje ID kamerama 1-8. Kada je ulaz 1-8 zatvoren na GND, SDI izlaz iz kutije bit će postavljen na crveno za kameru 1-8. Slično, ulazi 9-16 (na istom DB25 konektoru) uzrokovat će postavljanje zelene oznake (pregled) na SDI izlazu.

Ako želite kontrolirati zbrojeve za ID-ove kamera koje nisu 1-8, ili ako želite samo crvene zbrojeve za kameru 1-16, na primjer, jednostavno konfigurirajte ulaze u web sučelju.

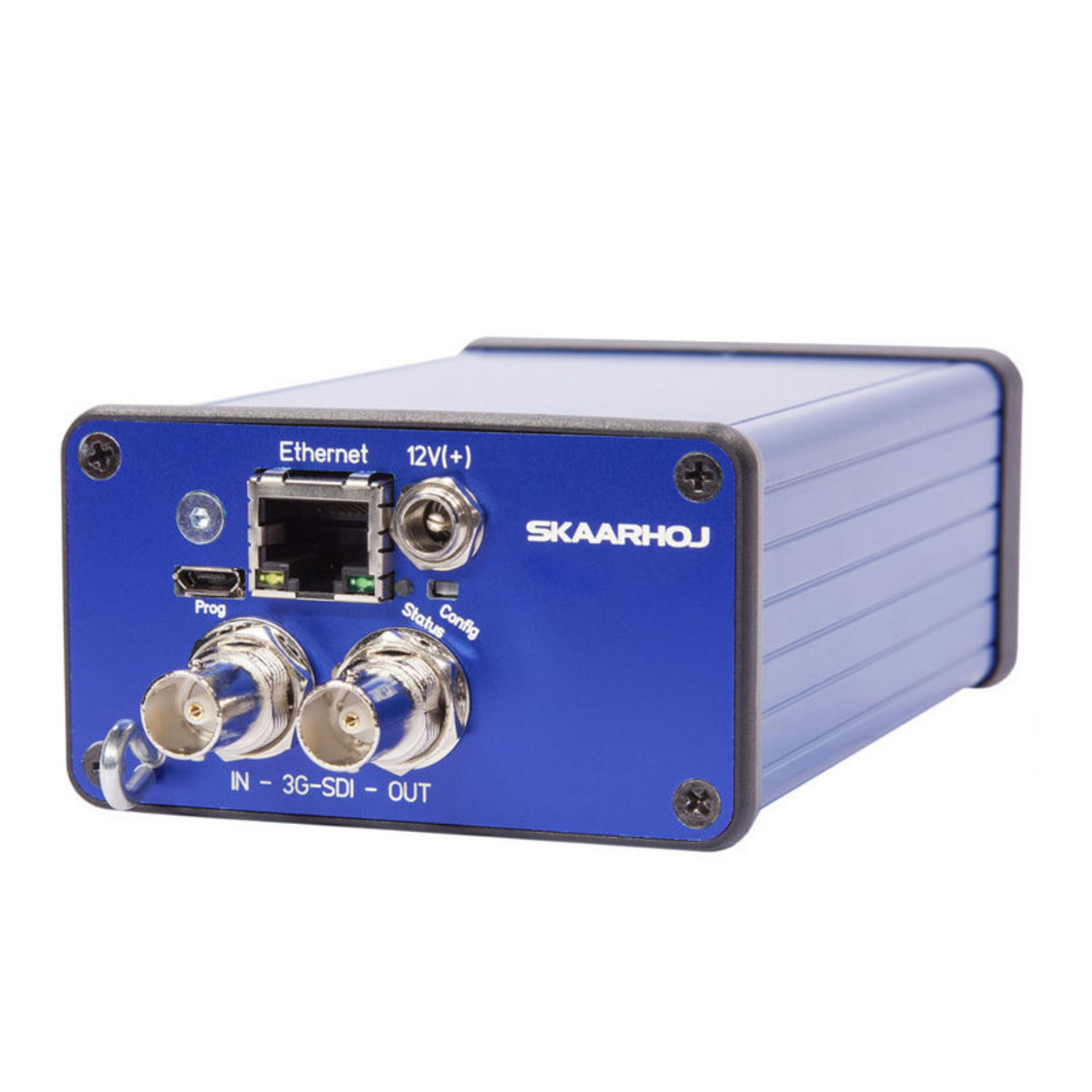

SDI ulaz mora biti spojen na izvor povratnog signala kamere. Ovo je obično izlaz programa i opcionalno obogaćen CCU podacima bilo putem ATEM prekidača, RCP SKAARHOJ ili Blackmagic Arduino shielda. Polje SDI Tally prepisuje preko svih CCU informacija i samo preko Tally informacija.

Podrška za kameru

Blackmagic 3G-SDI Arduino Shield podržava sljedeće formate: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94 i 1080p60, ali kamera ne mora biti isti video format kao ulaz programa, tako da možete koristiti kamere u Ultra HD, a zapis kamere će biti poslan na kameru putem HD signala.
