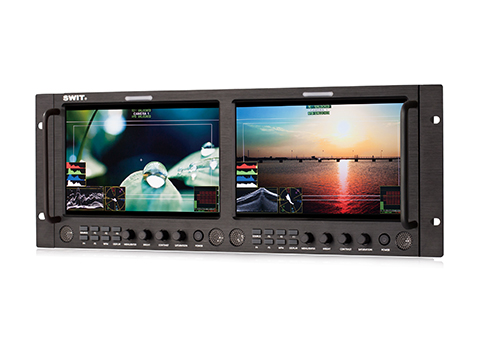

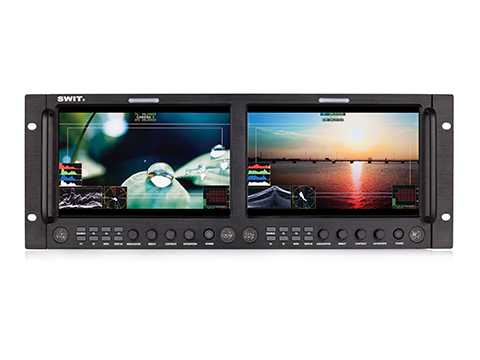

SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093F 2x9" IPS LCD 19" stalak 4U monitor s rezolucijom 1920×1200, kontrastom 800:1 i 2x 2K/3G/HD/SD-SDI, HDMI i kompozitnim ulazom (+loop izlaz).

M-1093F

Dual 9-inčni FHD Waveform Rack LCD monitor

• 9-inčni IPS LCD panel ×2
• Rezolucija 1920×1200, kontrast 800:1
• Montaža u stalak od 19 inča 4U, mogućnost okretanja za ±30°
• 2K/3G/HD/SD-SDI, HDMI, CVBS nadzor
• 16-kanalni ugrađeni audio mjerači s upozorenjem
• Odaberite bilo koja 2 audio kanala za izlaz
• Valni oblik Y/Cb/Cr/R/G/B i jedna linija
• Vektorski opseg, histogram R/G/B/Y
• AFD, H/V kašnjenje, R/G/B/Mono, Lažna boja
• TSL UMD i tekst TALLY zaslon
• Zebraste pruge, Peaking focus assist
• Prikaz SDI vremenskog koda
• Marker 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
• TALLY svjetlo i GPI kontrola
• USB firmware nadogradnja

9-inčni IPS LCD

IPS panel sa LED pozadinskim osvjetljenjem
M-1093F koristi 2× 9-inčne IPS (In-Plane Switching) LCD panele, s Full HD 1920×1200 rezolucijom i LED pozadinskim osvjetljenjem, kontrastom 800:1. Kut gledanja je vodoravan: 170° / okomito: 170°

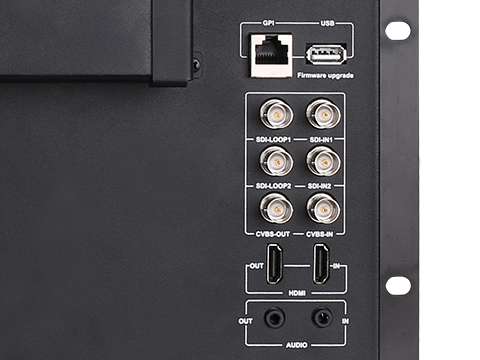

Ulazno/izlazna sučelja

SDI / HDMI / CVBS / Analogni audio
Svaki LCD M-1093F podržava:
2K/3G/HD/SD-SDI ulaz × 2
2K/3G/HD/SD-SDI izlaz petlje × 2
HDMI 1.3 ulaz × 1
HDMI 1.3 izlaz petlje × 1
CVBS ulaz × 1
CVBS izlaz petlje × 1
3,5 mm analogni audio ulaz × 1
3,5 mm analogni audio izlaz × 1

Uzorak pomoćnika za video analizu

Valni oblik / Vektorski opseg / Histogram

M-1093F podržava pomoćne uzorke za video analizu uključujući: valni oblik (Y/Pb/Pr/R/G/B), vektorski opseg, histogram (R/G/B/Y), za pretvaranje informacija o kvaliteti digitalnog videa (Luma, boja , Zasićenost itd.) na uzorke, a uzorci se mogu pojedinačno uključiti/isključiti, odabrati položaj prikaza (gore/dolje/lijevo/desno), veličinu, boju i prozirnost.

Ugrađeni audio nadzor

Do 16-ch mjerača s upozorenjem i odabirom izlaza

M-1093F podržava SDI-16ch i HDMI-8ch ugrađeni zaslon mjerača zvuka, s oznakama i informacijama o abnormalnom audio upozorenju. Korisnici također mogu odabrati bilo koja 2 audio kanala za izlaz preko 3,5 mm utičnice ili zvučnika. Položaj uzorka mjerača zvuka može se odabrati iz jednog od četiri kuta, a možete odabrati prikaz samo 2 kanala, 8 kanala i punih 16 kanala. Također se mogu odabrati oznake skale, informacije o upozorenju i prozirnost uzorka mjerača zvuka.

UMD i Text-Tally zaslon

Protokol TSL 3.1 / 4.0
M-1093F podržava UMD i Text-Tally prikaz TSL 3.1/4.0 protokola, s odabirom TSL adrese 1-126 i maksimalno 8 prikazanih slova. Signal UMD/TALLY ulazi preko RJ45(RS485) priključka na stražnjoj ploči monitora.

Nadogradnja USB firmvera

Monitor ima standardni USB priključak na stražnjoj ploči za nadogradnju firmvera. Korisnici mogu preuzeti najnoviju firmware datoteku na USB stick i izravno je umetnuti u M-1093F monitor za nadogradnju, bez povezivanja s računalom.

TALLY svjetlo u 3 boje

RJ45(RS485) ulazni signal

Postoje prednja TALLY svjetla crvene, zelene i žute boje na svakom ekranu, a korisnici mogu definirati pinove RJ45 priključka za kontrolu TALLY svjetla.

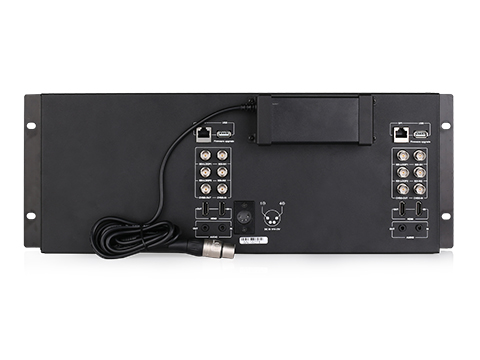

Napajanje

M-1093F ima 4-pinsku XLR utičnicu DC 6,5-24V ulaznog napajanja, za oba 2 zaslona, a AC-DC adapter je priključen na stražnju ploču monitora.

Montaža

M-1093F je standardni 19” nosač za montažu na stalak, zauzima visinu od 4U. Monitor se može okretati za ±30° gore i dolje kada je postavljen na police.
