SWIT S-4914P

S-4914P

SDI/HDMI 1000m bežični sustav

• WHDI (MIMO/OFDM) tehnologija
• Frekvencija bez licence 5,1-5,9 GHz
• Nekomprimirani 3G/HD/SD-SDI i HDMI
• Udaljenost od 1000 metara (linija vidljivosti).
• Kašnjenje manje od 1 milisekunde
• Manje od 63mW radio snage
• 14dBi prijemnik s ugrađenom panelnom antenom
• 2-kanalni SDI/HDMI ugrađeni audio prijenos
• Podrška za 3-4 para koji rade na jednom mjestu
• Multicast - 1 odašiljač na više prijemnika
• Mini odašiljač s različitim izborom DV ploča
• Potpuno metalno kućište, izdržljivo
• Čista hardverska veza; Uključi i igraj

WHDI bežični prijenos

1000 metara (LOS) s panelnim prijemnikom

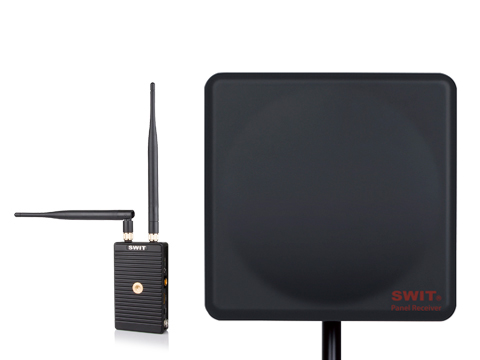

S-4914P Bežični sustav za radiodifuziju/filmsku industriju temelji se na WHDI bežičnoj tehnologiji, 5.1-5.9GHz frekvencijski pojasevi bez licence, s novim razvijenim prijamnikom ploče s visokim pojačanjem, podržava nekomprimirani 3G/HD/SD-SDI i HDMI za prijenos 1000 metara (Linija -of-Sight) udaljenost i kašnjenje manje od 1 milisekunde. Sustav je čista hardverska veza, plug and play, koja se široko koristi u nadzoru redatelja, dronovima, kamerama za žičare, steadicamima itd.

Odašiljač

Odašiljač ima 2 omni antene, signalna sučelja su:
1x 3G/HD/SD-SDI ulaz
1x HDMI 1.3 ulaz
(Ako su povezani i SDI i HDMI, sustav odašilje SDI kao prioritet.)
1x 6-17V DC ulaz

Panel prijemnik

Panel prijemnik ima panelnu antenu s visokim pojačanjem od 14 dBi i ugrađeni dizajn bežičnog prijemnika, za postavljanje pomoću stativa za osvjetljenje.

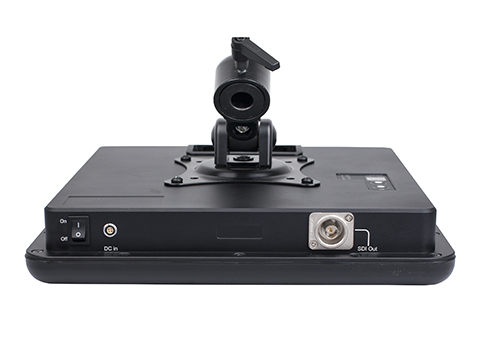

Sučelja Panel Receiver su:
1x 3G/HD/SD-SDI izlaz
1x 7-36V 4pin LEMO DC ulaz

Prijenos 1000 metara

U Line-of-Sight, S-4914P podržava nekomprimirani 3G/HD/SD-SDI i HDMI 1000 metara (3300 stopa) prijenos, s manje od 1 milisekunde kašnjenja.

Ugrađeni audio prijenos

S-4914P podržava SDI i HDMI ugrađeni audio (CH1&2) prijenos.

Frekvencija 5,1-5,9 GHz

S-4914P bežični sustav radi na 5.1-5.9GHz frekvenciji bez licence. Frekvencijske pojaseve može konfigurirati korisnik i podržavaju 3-4 para bežičnih kanala za zajednički rad na jednom mjestu.
Bežična izlazna snaga je manja od 63mW, što neće naškoditi ljudskom tijelu.

Multicast postavka

Korisnici mogu postaviti nekoliko prijemnika na istu frekvencijsku točku kao i odašiljač, kako bi omogućili 1 odašiljač na multicast način rada s više prijemnika.

Napajanje i postavljanje

Odašiljač: dizajniran male veličine, opremljen raznim DV baterijskim pločama za odabir:

Odašiljač također možete napajati preko 5,5/2,1 mm priključka DC-IN, ulaznog napona 6,5-17V.

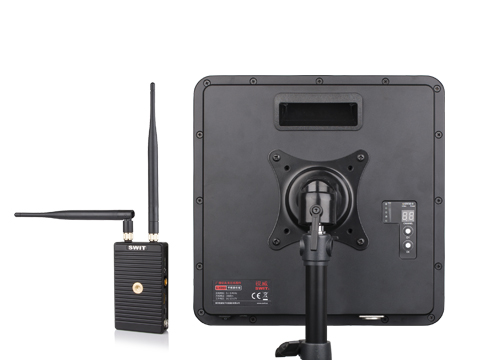

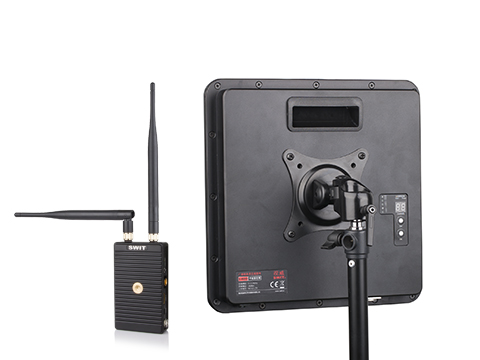

Prijemnik: Omogućuje VESA nosač za postavljanje na tronožac za rasvjetu i napajanje preko 4-pinskog LEMO DC-IN, 7-36V. Paket također sadrži V-mount ili Gold mount baterijsku ploču sa stezaljkom za ugradnju baterije na tronožac za rasvjetu.
