Blackmagic Design Camera Fiber Converter

Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter pretvaraju standardne veze za video, audio, napajanje i komunikaciju u jedno hibridno elektro-optičko sučelje. To omogućuje upravljanje kamerama do 2 km od kombija iznad glave ili mjenjača pomoću jednog kabela!

Mogućnost rada radne stanice kamere na većoj udaljenosti od režije nužna je za kreiranje prijenosa uživo, bilo da se radi o studijskom radu ili snimanju u eksterijerima. SDI sučelje je uobičajeno dostupno, ali je njegov raspon ograničen. A napajanje može biti jednako nedostupno u nekim slučajevima, primjerice u velikim sportskim dvoranama ili u većim kazališnim dvoranama. Upotreba nekoliko kabela za napajanje, komunikaciju, signalizaciju i video ili audio signale često zahtijeva skupu opremu. Osim toga, uporaba pojačala signala može dovesti do tehnički vrlo složenog i stoga manje pouzdanog rješenja.

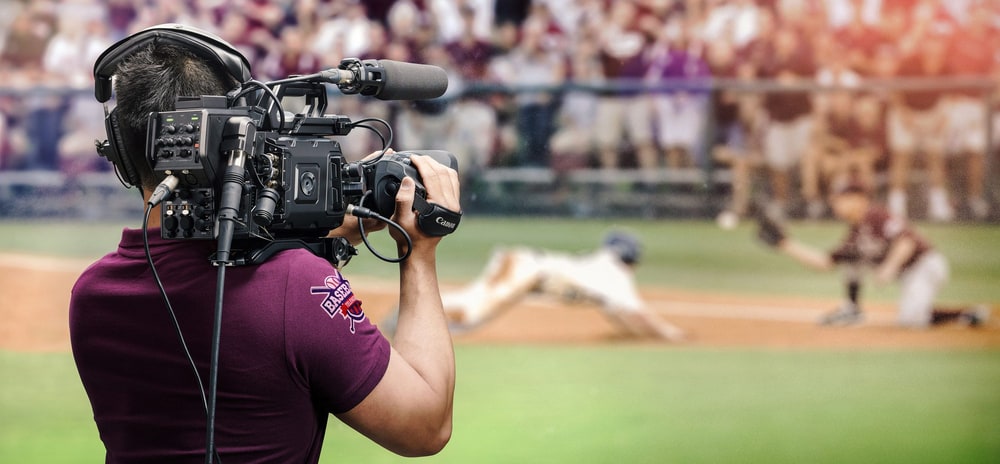

Domet 2 km!
Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter rješavaju ovaj problem korištenjem jednog hibridnog SMPTE Fiber sučelja koje omogućuje upravljanje kamerama do 2 km od glave pomoću jednog kabela. Tako pretvarači pretvaraju URSA Broadcast ili URSA Mini kamere u potpuno studijsko rješenje! Jedan od pretvarača nalazi se na kameri, drugi u studiju ili u transfer kombiju. Idealno je rješenje za informativne emisije, snimanje intervjua, serijsku produkciju ili sportske prijenose. Štoviše, ovo je rješenje za red veličine jeftinije od ponude usporedive konkurencije! Ovo stavlja profesionalno elektro-optičko SMPTE sučelje u doseg kreatora web programa, škola itd.



SMPTE 311M

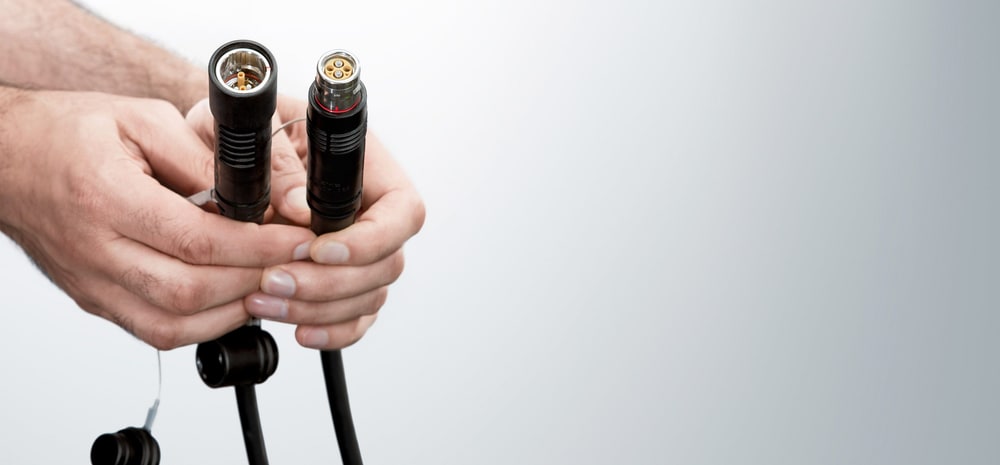

Hibridni kabel koji povezuje stanicu kamere s gornjim dijelom kompatibilan je sa standardom SMPTE 311M i također koristi standardne, robusne konektore SMPTE 304. Kabel sadrži par optičkih linija, par podataka i par napajanja, zajedno sa središnjim vodičem za povećati njegovu snagu. Blackmagic Studio Fiber Converter jedinica osigurava standardno napajanje od 200 V za pretvarač kamere, kameru i njenu dodatnu opremu. Oba pretvarača, studijski i kamerski, opremljeni su elektronikom za kontinuiranu kontrolu napajanja i njegovo trenutno isključivanje u slučaju kvara. Visoki napon napajanja se spaja tek nakon uspješnog završetka svih sigurnosnih testova. Blackmagic Studio Fiber Converter i Blackmagic Camera Fiber Converter stoga su potpuno usklađeni sa SMPTE standardima i nude maksimalnu radnu sigurnost.



Pretvarači

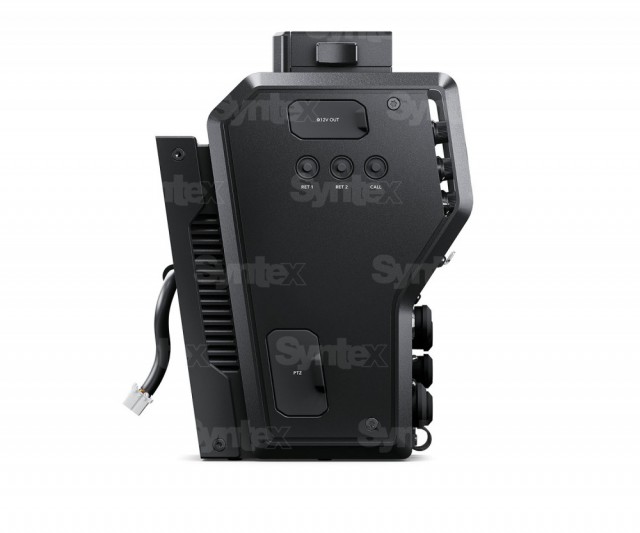

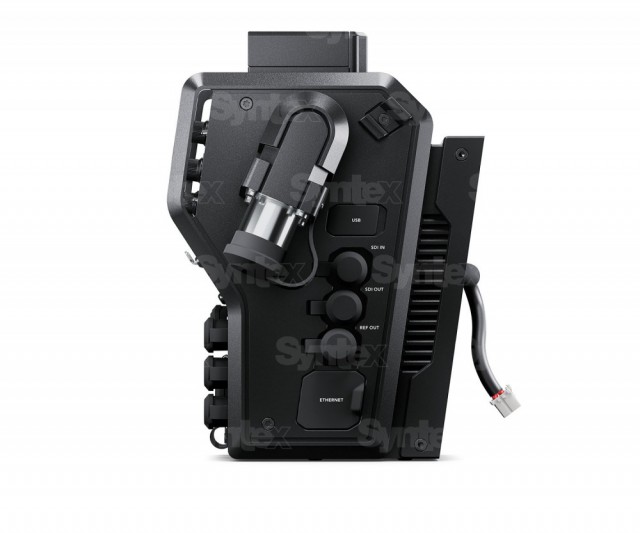

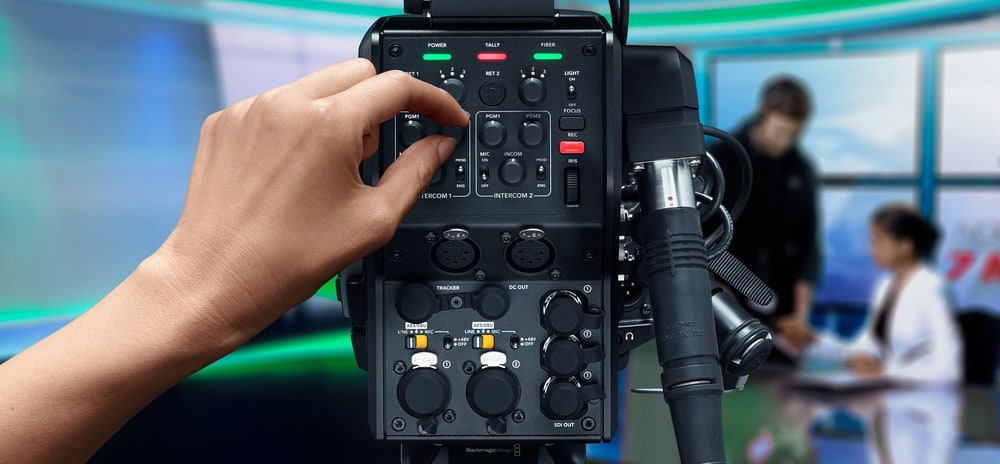

Pretvarač kamere naknadno osigurava normalno napajanje od 12 V za kameru i njen pribor. Spaja se na stražnju ploču URSA Mini i URSA Broadcast kamera i pretvara video i audio sučelja, naredbe daljinskog upravljanja, komunikacijske i signalne linije i napajanje u standardno hibridno SMPTE ožičenje. A budući da se studijskim kamerama gotovo isključivo upravlja s položaja stražnje kamere, pretvarač nudi i standardne funkcije studijske kamere. Možete kontrolirati linije pregleda preko glave, interkoma (dva neovisna skupa), početka snimanja, otvora blende i fokusa. Tu je i V-Lock sučelje na vrhu konvertera za druge dodatke, kao što je profesionalni Blackmagic Studio Viewfinder monitor.

Model Blackmagic Studio Fiber Converter namijenjen je za ugradnju u kutije studijske opreme ili prijenosna vozila i koristi se za ponovnu konverziju SMPTE Fiber sučelja u standardne tipove, koji se zatim mogu spojiti na upravljačke ploče kamere, stropne glave, miks stolove, itd. Oba pretvarača imaju standardne upravljačke elemente, što će iskusni snimatelji cijeniti.



Standardno sučelje

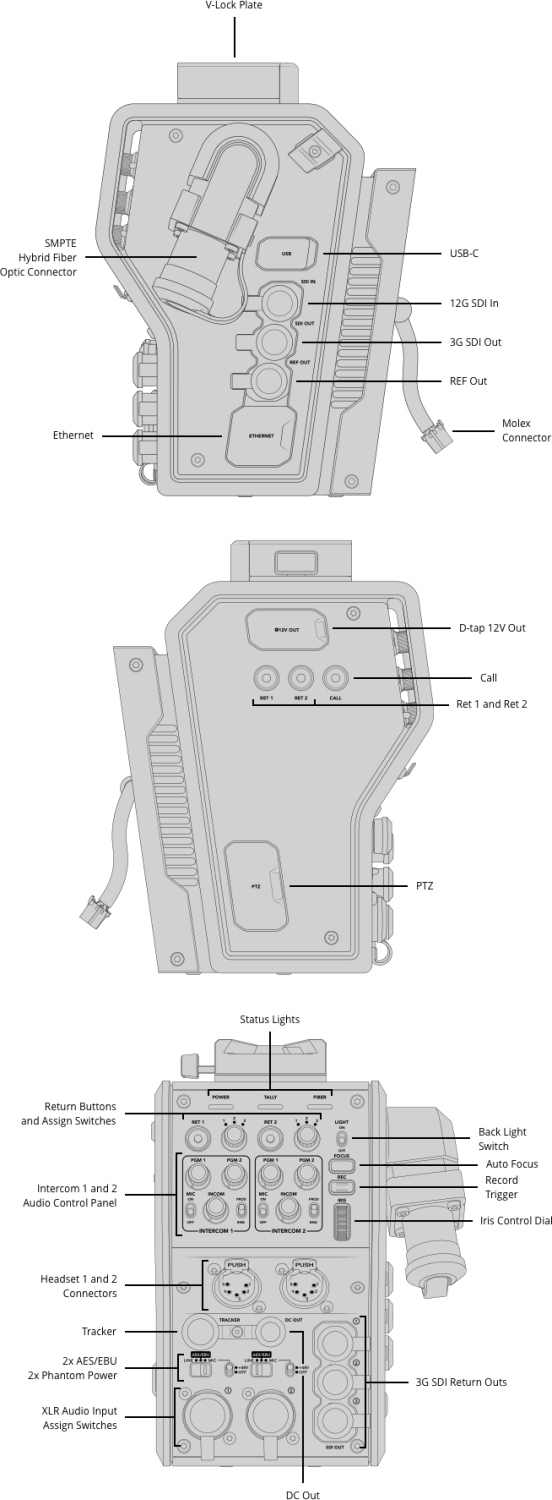

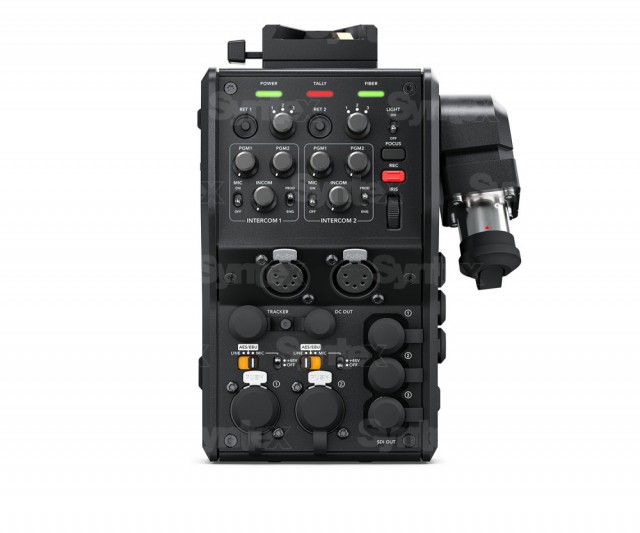

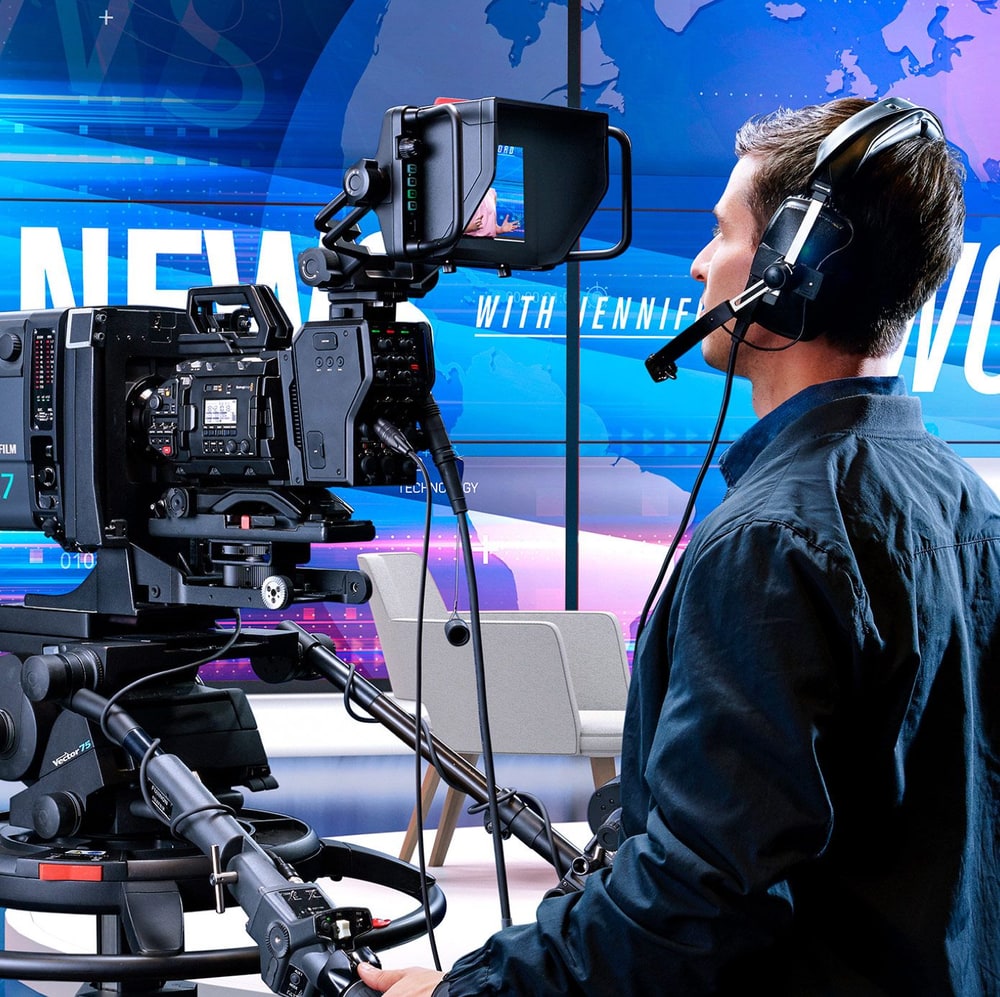

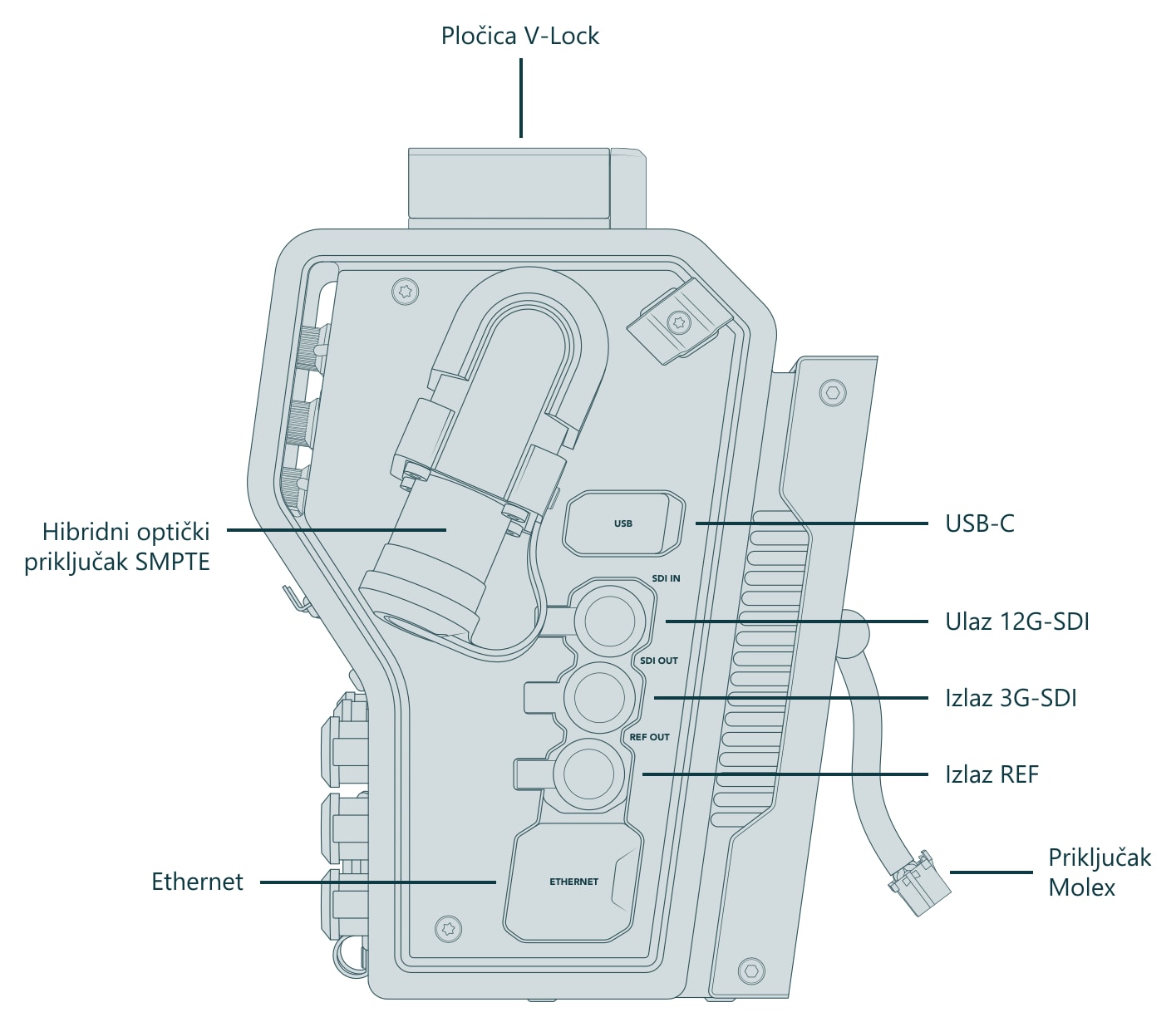

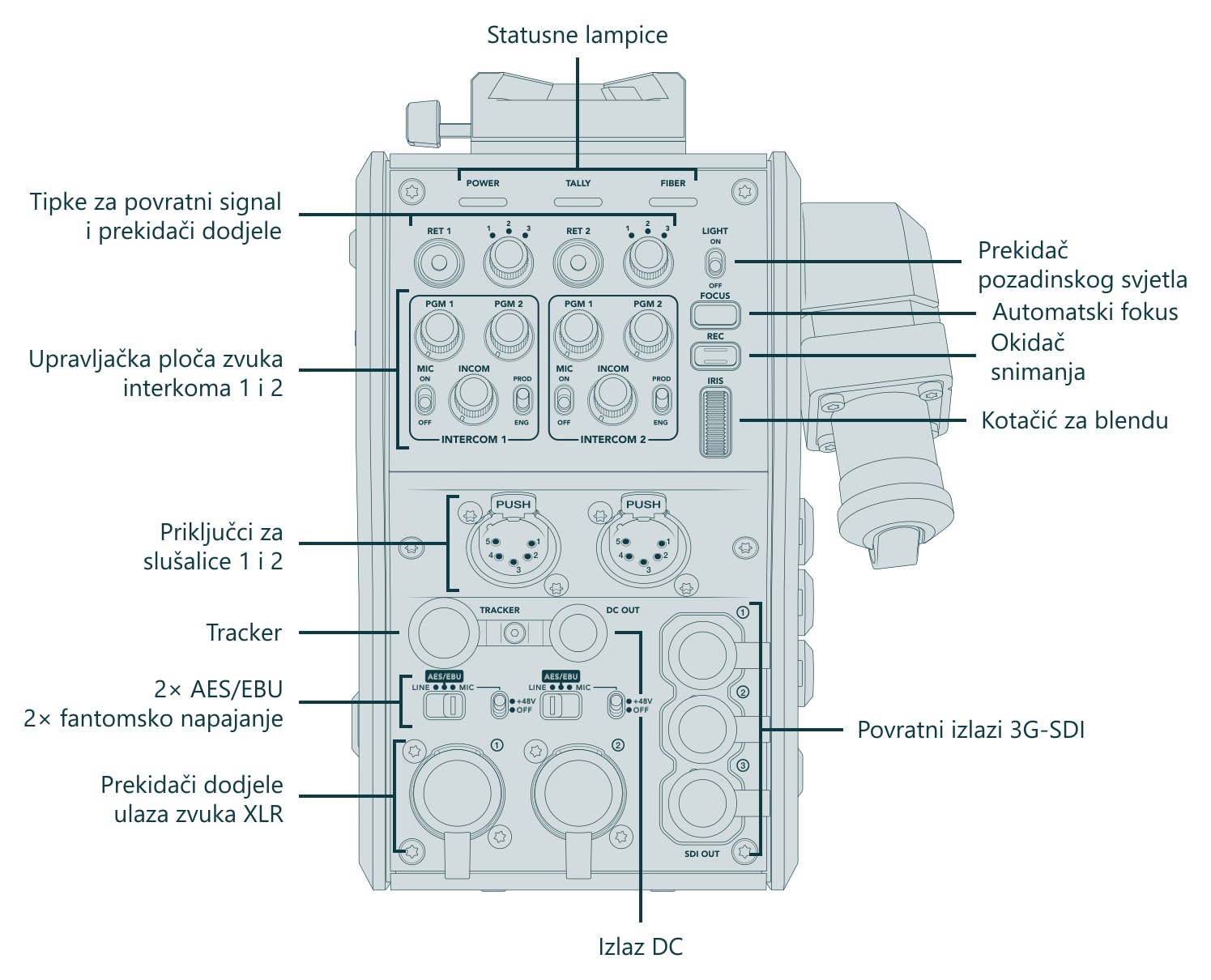

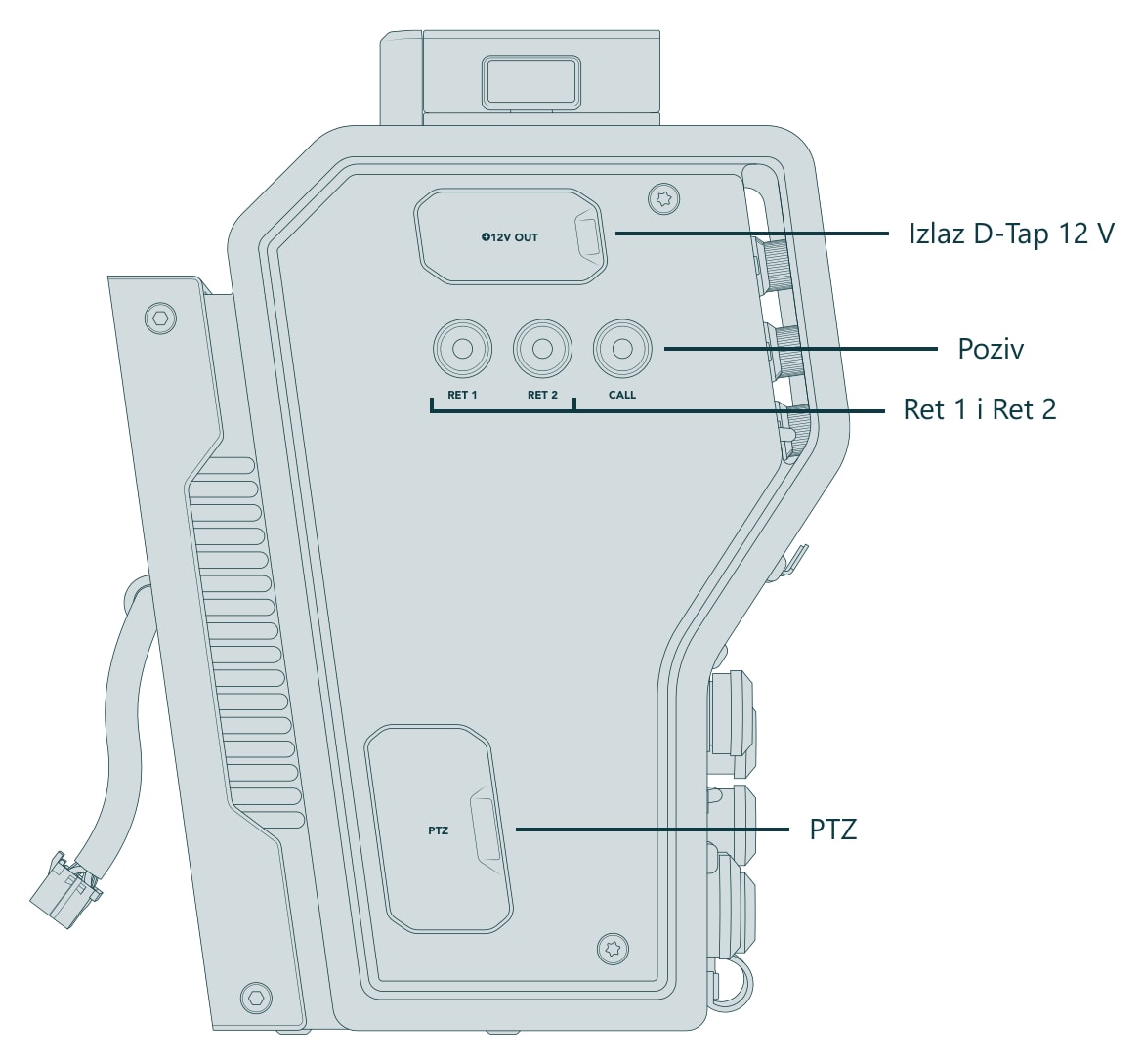

Pretvarači poštuju uobičajene TV standarde uključujući najnovije 12G-SDI sučelje za podršku svim HD i Ultra HD formatima do rezolucije 2160p60. Oni nude Ultra HD izlaz, tri neovisne HD linije odozgo, daljinsko upravljanje kamerom, PTZ protokol i Ethernet sučelje. Komunikacija je omogućena dvokanalnim portafonom sa standardnim 5-pinskim XLR konektorima za spajanje profesionalnih slušalica. Dostupan je i rezervni portafon u slučaju kvara optičkog sučelja. Pretvarač kamere također nudi 10-pinski konektor za operatera dizalice - u slučaju da su obje slušalice već u upotrebi - kao i signalni izlaz.

Zajednički 10Gb Ethernet brine se za komunikaciju između oba pretvarača. Korištena IP video tehnologija koristi profesionalnu 10-bitnu video kvalitetu s kompresijom bez gubitaka. Sva ostala sučelja – komunikacija, signalizacija, daljinsko upravljanje – također koriste IP protokol. Oba pretvarača su vrlo brza i imaju latenciju manju od jednog okvira!



Izdržljiv dizajn

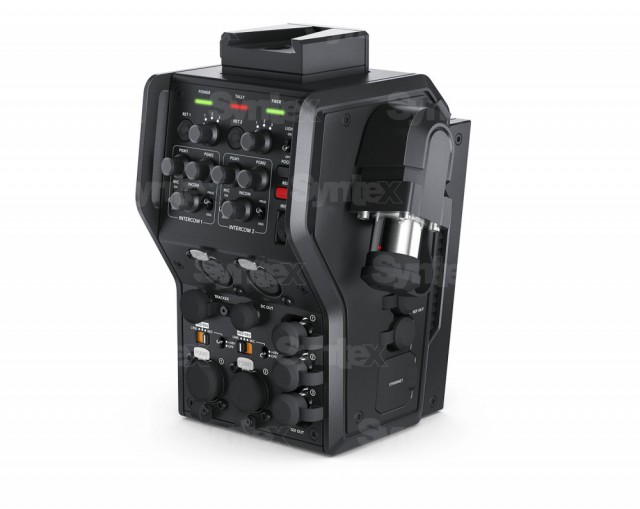

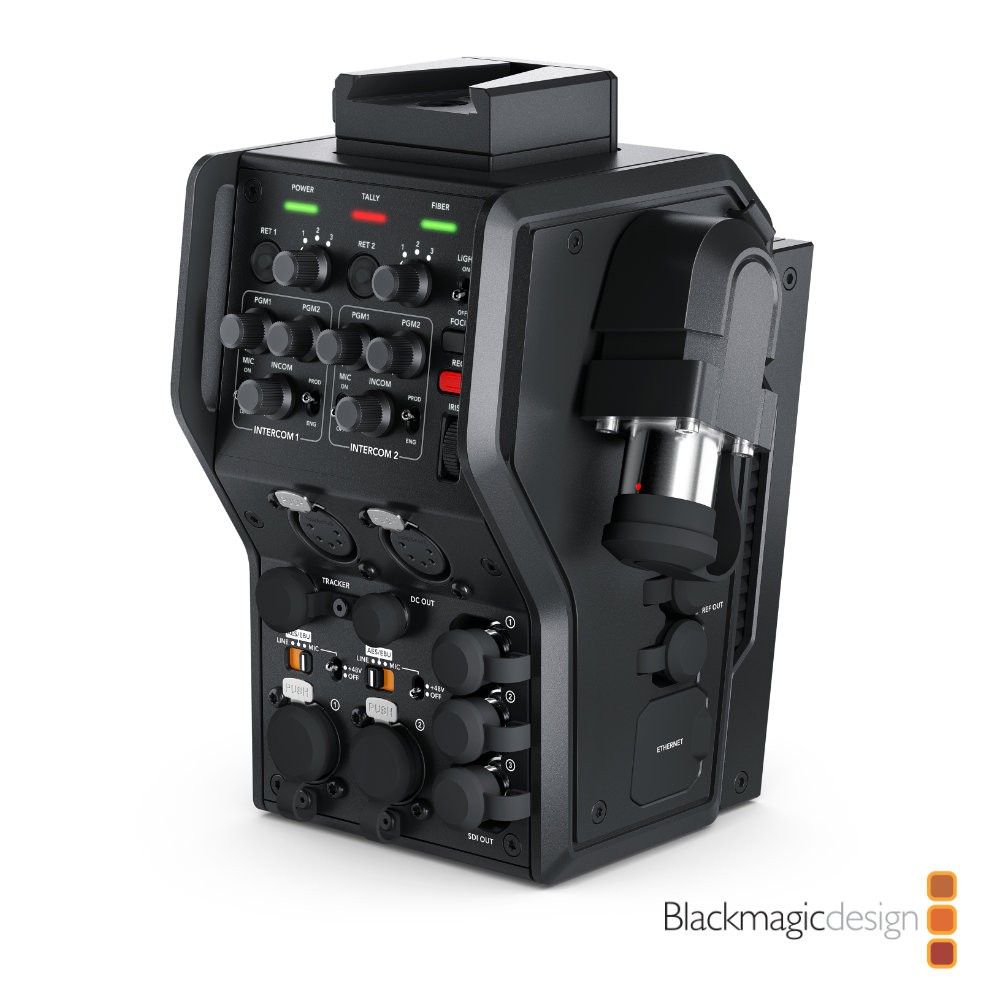

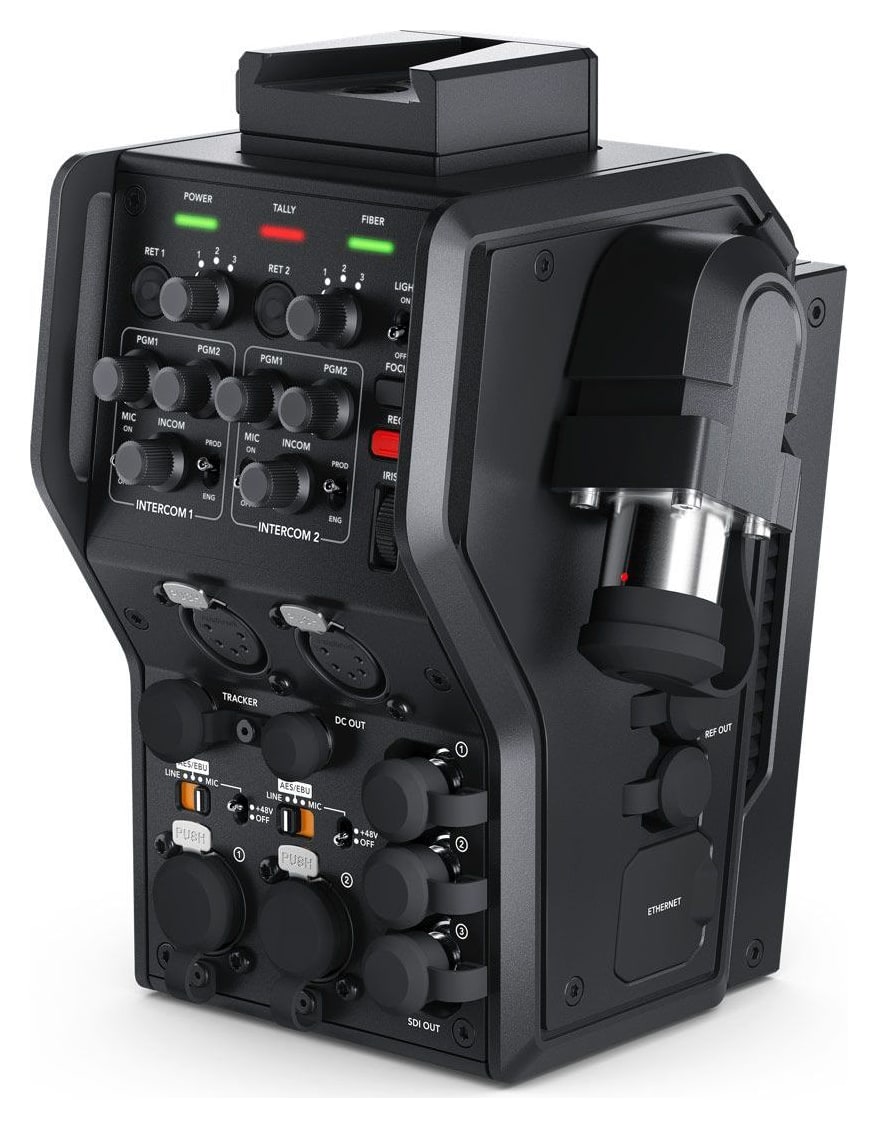

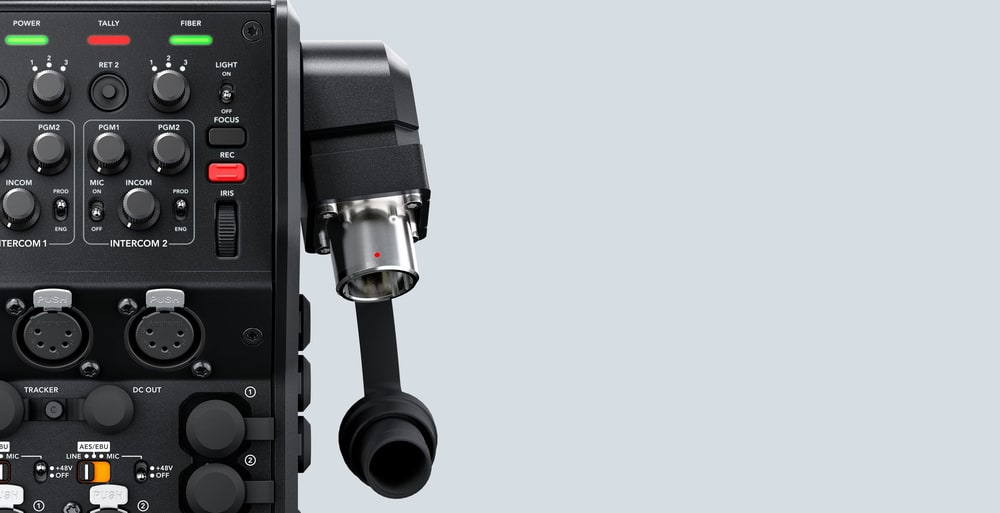

Model kamere Blackmagic Camera Fiber Converter ima vrlo čvrsto metalno kućište i dizajn koji savršeno odgovara URSA Broadcast kameri. Naravno, tu su i brtve za prašinu konektora ili vrhunsko V-Lock sučelje za spajanje Blackmagic Studio Viewfinder monitora. Studijski model Blackmagic Studio Fiber Converter dizajniran je za montažu u stalak standardne širine (pomoću dodatnog adaptera) i na prednjoj ploči sadrži konektor za spajanje kamere i LCD zaslon od 5 inča za trenutni pregled signala.



Pribor
Blackmagic Design nudi profesionalne proizvode koji čine cjelovito studijsko rješenje, uključujući novu ATEM Camera Control Panel (u prodaji od 6/2018) za daljinsko upravljanje do četiri URSA Broadcast, URSA Mini, Blackmagic Studio ili Blackmagic Micro Studio kamere odjednom. Konzola je u potpunosti kompatibilna s kontrolerima serije ATEM i ima veliki LCD zaslon kao i visokokvalitetne joysticke i gumbe koji omogućuju jednom operateru kontrolu i promjenu velikog broja parametara, kao što su pojačanje, balans boja, brzina zatvarača itd. Ovo oslobađa ruke snimateljima koji će se moći bolje usredotočiti na kreativnu stranu snimanja.

Blackmagic Camera 6.9.2 (4/2020.)
Ažuriranje Blackmagic Camera 6.9.2 namijenjeno je isključivo vlasnicima modela URSA Broadcast i Camera Fiber Converter & Studio Fiber Converter , za koje ispravlja niz grešaka i implementira nekoliko novih značajki. Prijenos poziva i naredbi uživo sada je podržan za proizvode Blackmagic Camera i Studio Fiber Converter u kombinaciji s ATEM Talkback Converter 4K uređajem ili Blackmagic 3G-SDI Shield za Arduino modul . Proizvođač je također predstavio nove priručnike za kamere URSA Broadcast i URSA Mini .

Nove značajke Blackmagic Camera Setup 6.9.2

Nove značajke za proizvode Camera & Studio Fiber Converter

• Prijenos signalnih naredbi do pretvarača Talkback Converter

• Prijenos signalnih naredbi s 3G-SDI Shield za Arduino SDI modul

• Otkrivanje pogrešne verzije softvera za model Studio Converter

• Stabilniji početak sustava
• Poboljšano otkrivanje referentnog signala pri pokretanju
• Veća stabilnost pri korištenju komunikacijskih sustava drugih proizvođača
• Ispravljene povremene pogreške s izlazom kamere
• Ispravljene greške statusnog svjetla na pretvaračima
• Uklonjena je lažna poruka "neuspješno ažuriranje" prilikom instaliranja firmvera
• Popravljeno ljuštenje prilikom prebacivanja XLR ulaza iz linijskog u AES način rada
• Lokalizacija na druge jezike

Nove značajke za URSA Broadcast

• Fiksni fokus i zum se zamrzavaju na objektivima Fujifilm i Canon

• Ispravljena je pogreška koja je uzrokovala nereagiranje fokusnog prstena objektiva Fujifilm LA16x

Blackmagic Camera 6.9.6 (8/9 2020)
V6.9.6 implementira mogućnost omogućavanja fantomskog napajanja za interkom kanale 1 i 2, poboljšanu HDR podršku, veću stabilnost/preciznost sinkronizacije i druge značajke za Blackmagic Camera Fiber Converter i Studio Fiber Converter za URSA Broadcast. Za Pocket Cinema Camera 4K i 6K, popravlja nulti odgovor za neke Bluetooth naredbe.

Sposobnost upravljanja radnom stanicom kamere na većoj udaljenosti od glave neophodna je za produkciju uživo, bilo da se radi o studijskom radu ili snimanju na otvorenom. SDI je uobičajeno dostupan, ali je njegov raspon ograničen. A struja u nekim slučajevima ionako može biti nedostupna, primjerice u velikim sportskim dvoranama ili većim kazalištima. Korištenje više kabela za napajanje, komunikaciju, signalizaciju i video ili audio signale često zahtijeva skupu opremu. Osim toga, uporaba pojačala signala može dovesti do tehnički vrlo složenog i stoga manje pouzdanog rješenja



Domet 2 km!
Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter proizvodi rješavaju ovaj problem korištenjem jednog hibridnog SMPTE Fiber sučelja koje omogućuje kamerama da rade do 2 km od glave pomoću jednog kabela. Pretvarači stoga pretvaraju URSA Broadcast ili URSA Mini kamere u potpuno studijsko rješenje! Jedan od pretvarača postavlja se na kameru, drugi u studio ili u prijenosno vozilo. Ovo je idealno rješenje za emitiranje vijesti, snimanje intervjua, produkciju serija ili sportskih prijenosa. Štoviše, ovo rješenje je nekoliko redova veličine jeftinije od usporedivih ponuda konkurencije! Ovo stavlja profesionalno elektro-optičko SMPTE sučelje u doseg webcastera, škola itd



SMPTE 311M
Hibridni kabel koji povezuje stanicu kamere s gornjim dijelom kompatibilan je sa standardom SMPTE 311M i također koristi standardne, robusne SMPTE 304 konektore. Kabel uključuje par linija optičkih vlakana, par podataka i par napajanja zajedno sa središnjim vodičem za povećanje njegove čvrstoće. Blackmagic Studio Fiber Converter jedinica nudi standardno napajanje od 200 V za pretvarač kamere, kameru i njenu dodatnu opremu. I studijski i kamerski pretvarači opremljeni su elektronikom za kontinuirani nadzor napajanja i njegovo trenutno isključivanje u slučaju kvara. Visoki napon napajanja se spaja tek nakon što su svi sigurnosni testovi uspješno završeni. Blackmagic Studio Fiber Converter i Blackmagic Camera Fiber Converter stoga su potpuno usklađeni sa SMPTE standardima i nude maksimalnu radnu sigurnost



Pretvarači
Pretvarač kamere tada osigurava normalno napajanje od 12 V za kameru i njenu dodatnu opremu. Spaja se na stražnju ploču URSA Mini i URSA Broadcast kamera i pretvara video i audio sučelja, naredbe daljinskog upravljanja, komunikacijske i signalne linije i napajanje u standardno hibridno SMPTE ožičenje. A budući da se studijskim kamerama gotovo isključivo upravlja s položaja stražnje kamere, pretvarač nudi i standardne funkcije studijske kamere. Mogu se kontrolirati linije pregleda iznad glave, interkom (dva neovisna seta), okidanje snimanja, otvor blende i fokus. Tu je i V-Lock sučelje na vrhu konvertera za druge dodatke kao što je profesionalni monitor Blackmagic Studio Viewfinder

Blackmagic Studio Fiber Converter dizajniran je za ugradnju u studijske ili prijenosne kabine kamiona i koristi se za ponovnu konverziju SMPTE Fiber sučelja u standardne tipove koji se zatim mogu spojiti na upravljačke ploče kamere, režisere, miks konzole itd. Oba pretvarača imaju standard kontrole koje će iskusni snimatelji cijeniti



Standardna sučelja
Pretvarači poštuju uobičajene TV standarde uključujući najnovije 12G-SDI sučelje za podršku svim HD i Ultra HD formatima do rezolucije 2160p60. Oni nude Ultra HD izlaz, tri nezavisne HD veze odozgo, daljinsko upravljanje kamerom, PTZ protokol i Ethernet sučelje. Komunikacija je omogućena dvokanalnim portafonom sa standardnim 5-pinskim XLR konektorima za spajanje profesionalnih slušalica. Dostupan je i rezervni portafon u slučaju kvara optičkog sučelja. Pretvarač kamere također nudi 10-pinski konektor za operatera dizalice - u slučaju da su obje slušalice već u upotrebi - kao i izlazni signal

Komunikacijom između dva pretvarača upravlja konvencionalni 10Gb Ethernet. Korištena IP video tehnologija koristi profesionalnu 10-bitnu video kvalitetu s kompresijom bez gubitaka. Sva ostala sučelja - komunikacija, signalizacija, daljinsko upravljanje - također koriste IP protokol. Oba pretvarača su vrlo brza i imaju latenciju ispod jednog okvira!



Robustan dizajn
Blackmagic Camera Fiber Converter ima vrlo robusno metalno kućište i dizajn koji savršeno odgovara URSA Broadcast kameri. Naravno, tu su i dust seals na konektorima ili vrhunsko V-Lock sučelje za spajanje Blackmagic Studio Viewfinder monitora. Studijski model Blackmagic Studio Fiber Converter dizajniran je za montažu u stalak standardne širine (pomoću dodatnog adaptera) i sadrži i konektor za kameru i 5" LCD zaslon na prednjoj ploči za trenutni pregled signala



Pribor
Blackmagic Design nudi profesionalne proizvode koji čine cjelovito studijsko rješenje, uključujući novu ATEM Camera Control Panel (u prodaji od 6/2018) za daljinsko upravljanje do četiri URSA Broadcast, URSA Mini, Blackmagic Studio ili Blackmagic Micro Studio kamere odjednom. Ploča je u potpunosti kompatibilna s ATEM serijom direktorija i ima veliki LCD zaslon kao i visokokvalitetne upravljačke palice i gumbe koji omogućuju jednom operateru kontrolu i promjenu velikog broja parametara kao što su pojačanje, ravnoteža boja, brzina zatvarača, itd. To će osloboditi ruke kamermana da se bolje usredotoče na kreativnu stranu snimanja

Blackmagic Camera 6.9.2 (4/2020.)
Ažuriranje Blackmagic Camera 6.9.2 isključivo je za vlasnike modela URSA Broadcast i Camera Fiber Converter & Studio Fiber Converter , gdje popravlja niz grešaka i implementira nekoliko novih značajki. Prijenos naredbi "poziv" i "on-air" sada je podržan za proizvode Blackmagic Camera i Studio Fiber Converter u kombinaciji s ATEM Talkback Converter 4K ili Blackmagic 3G-SDI Shield za Arduino . Proizvođač je također predstavio nove priručnike za kamere URSA Broadcast i URSA Mini

Nove značajke u Blackmagic Camera Setup 6.9.2

Nove značajke za proizvode Camera & Studio Fiber Converter

• Prijenos signalnih naredbi na Talkback konvertere

• Prijenos signalnih naredbi za 3G-SDI Shield za Arduino SDI modul

• Otkrivanje netočne verzije softvera na Studio Converteru

• Stabilniji početak sustava
• Poboljšano otkrivanje referentnog signala pri pokretanju
• Poboljšana stabilnost pri korištenju komunikacijskih sustava trećih strana
• Popravljeni povremeni nedostaci u izlazu kamere
• Ispravljene greške statusnih svjetala u pretvaračima
• Uklonjena lažna poruka "ažuriranje nije uspjelo" tijekom instalacije firmvera
• Popravljeno ljuštenje tijekom prebacivanja XLR ulaza iz linijskog u AES način rada
• Lokalizacija na druge jezike

Nove značajke za URSA Broadcast

• Fiksni fokus i zumiranje na objektivima Fujifilm i Canon

• Ispravljena pogreška koja je uzrokovala gubitak odgovora u prstenu za fokusiranje objektiva Fujifilm LA16x

Blackmagic Camera 6.9.6 (8/9 2020)
V6.9.6 implementira mogućnost aktiviranja fantomskog napajanja za interkom kanale 1 i 2, poboljšanu HDR podršku, povećanu stabilnost/preciznost sinkronizacije i dodatne značajke za Blackmagic Camera Fiber Converter i Studio Fiber Converter za URSA Broadcast. Za Pocket Cinema Camera 4K i 6K kamere, popravlja nulti odgovor za neke naredbe poslane putem Bluetootha.
